Противопожарный тарельчатый клапан

WBV 10

Номер артикула: 0151.0275
Изготовитель: MAICO
Противопожарный тарельчатый клапан с не требующим обслуживания блокирующим клапаном противопожарной защиты и... больше информации

Технический паспорт продукта

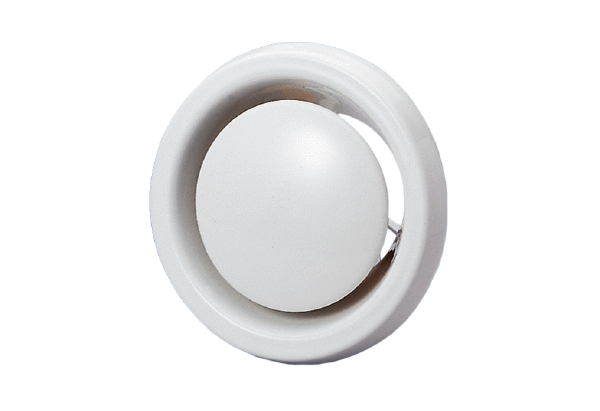

WBV 10 IM0012310.PNG Противопожарный тарельчатый клапан с не требующим обслуживания блокирующим клапаном противопожарной защиты и герметично закрытым пусковым устройством, DN 100

Характеристика

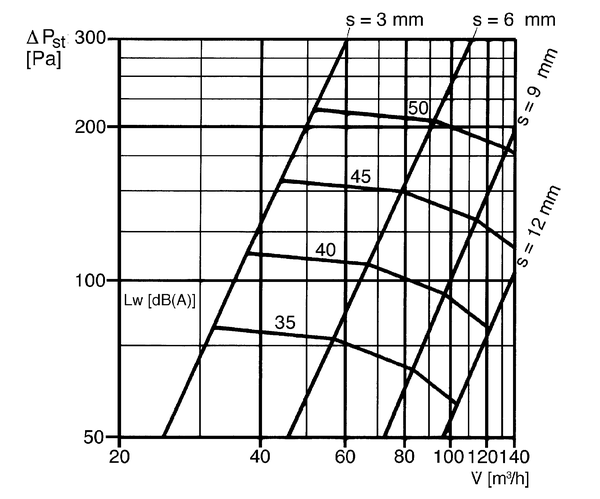

WBV 10 - Характеристика Перепад давления и акустические данные: WBV 10

s = Ширина зазора

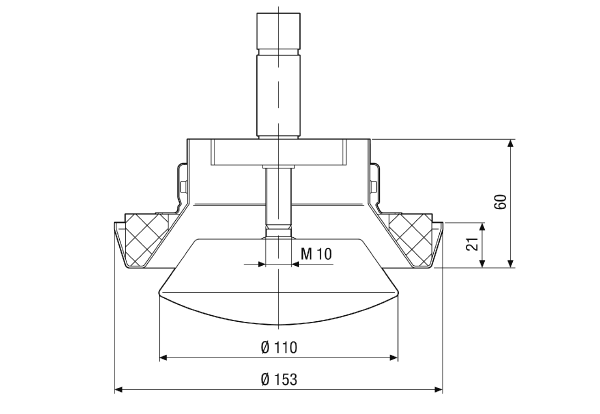

Габаритный чертеж

WBV 10 - Габаритный чертеж [mm]

Технические данные

WBV 10 - Технические данные

Артикул WBV 10
Направление воздуха Вытяжная вентиляция
Материал Листовая сталь, с порошковым покрытием
Цвет чисто белый - типа RAL 9010
Вес 0,6 kg
Масса с упаковкой 0,62 kg
Противопожарная защита да
Подходит для номинального диаметра 100 mm
Ширина 134 mm
Высота 134 mm
Глубина 83 mm
Ширина с упаковкой 155 mm
Высота с упаковкой 155 mm
Глубина с упаковкой 150 mm
Номер допуска Z-41.3-561
Упаковочный комплект 1 штук
Ассортимент B
GTIN (EAN) 4012799512752
Номер артикула 0151.0275

Принадлежности / Принадлежности для

Описание изделия

Описаниеизделия

WBV 10

Краткая информация

Противопожарный тарельчатый клапан с не требующим обслуживания блокирующим клапаном противопожарной защиты и герметично закрытым пусковым устройством, DN 100

Описание изделия

  • Тарельчатые клапаны для вытяжной вентиляции.
  • Встраиваемая рамка и корпус вентиля соединены штыковым затвором.
  • Плавное регулирование расхода воздуха благодаря поворотной тарелке клапана.
  • Монтаж с встраиваемой рамкой.
  • Класс огнестойкости К 90- 18017.
  • Монтаж внутри или снаружи огнестойких стенок шахты.
  • Серия WBV: С не требующим обслуживания блокирующим клапаном противопожарной защиты и герметично закрытым пусковым устройством.
  • Серия ТВ:
    • фиксирование блокирующего клапана при помощи легкоплавкого предохранителя, не содержащего кадмий.
    • Срабатывание легкоплавкого предохранителя при 72 °C или вручную.
  • Рекомендуемые принадлежности: Фильтрующий элемент жироуловителя FFE при использовании в помещениях, где в вытяжном воздухе содержится жир (например, на кухнях и т.п.).

Содержание

Схемы подключения

WBV 10 - Схемы подключения
