Термостат

TH 10

Номер артикула: 0157.0764
Изготовитель: MAICO
Термостат с чувствительным датчиком, переменный ток 230 В / 50 Гц, максимальная нагрузка 4 A (10 A)

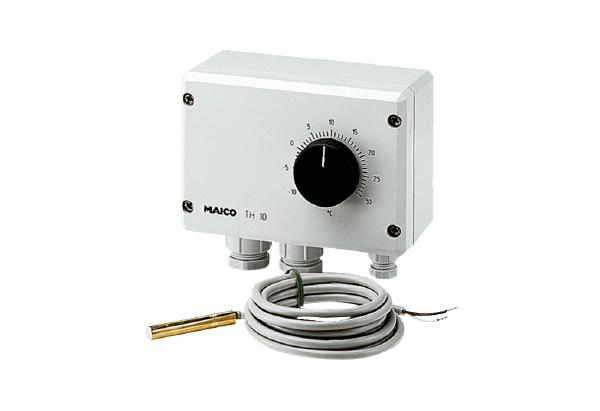

TH 10 IM0009794.PNG Термостат с чувствительным датчиком, переменный ток 230 В / 50 Гц, максимальная нагрузка 4 A (10 A)

Характеристика

Габаритный чертеж

Технические данные

TH 10 - Технические данные

Артикул TH 10
Вид напряжения Однофазный ток
Напряжение питания 230 V
Максимальная нагрузка (индуктивная нагрузка) 4 A
Максимальная нагрузка (активная нагрузка) 10 A
Степень защиты IP 54
Вид монтажа Настенный монтаж
Вес 0,4 kg
Ширина 125 mm
Высота 110 mm
Глубина 69 mm
Температура окружающей среды 50 °C
Диапазон установки температуры -10 °C до 30 °C
Дифференциал включения прибл. от 0,2 до 5 К
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799577645
Номер артикула 0157.0764

Принадлежности для

TH 10 - Принадлежности для

относится к специальным принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Вентиляционная система помещения aeronom WRG 300 WP/WPK - - -

относится к общим принадлежностям

Тип изделия Название Арт.№ Цена*(Евро) Действие
Осевой внутристенный вентилятор Внутристенные вентиляторы EZF, DZF со стенной втулкой - - -
Осевой настенный вентилятор Настенные вентиляторы ЕZQ, EZS / DZQ, DZS с настенным корпусом / настенным кольцом - - -
Осевой крышный вентилятор Осевые крышные вентиляторы ЕZD, DZD - - -
Центробежный крышный вентилятор Центробежные крышные вентиляторы EНD - - -
Центробежный плоский бокс Центробежный плоский бокс EFR - - -
Осевой настенный вентилятор Настенные вентиляторы EZQ/EZS, DZQ/DZS - - -
Осевой настенный вентилятор Осевые настенные вентиляторы DZQ - - -
Осевой внутристенный вентилятор Внутристенные вентиляторы EZF, DZF - - -
Осевой трубный вентилятор Трубные вентиляторы EZR, DZR - - -
Центробежный крышный вентилятор Центробежные крышные вентиляторы ERD, DRD - - -
Осевой крышный вентилятор Осевой крышный вентилятор DZD - - -
Вентиляционная система помещения aeronom WS 170 - - -
Центральные приточно-вытяжные установки WS 160 Flat - - -
Центральные приточно-вытяжные установки WS 170 / WS 170 ET - - -
Центральные приточно-вытяжные установки WS 320 - - -
Центральные приточно-вытяжные установки WS 470 - - -
Осевой тепличный вентилятор Осевые тепличные вентиляторы EZG - - -
Осевой трубный вентилятор Трубные вентиляторы EZR, DZR - - -
Осевой трубный вентилятор Трубные вентиляторы EZR, DZR - - -
Центральные приточно-вытяжные установки WS 150 R Выходной товар 0095.0057 по запросу
  • В памятку
Центральные приточно-вытяжные установки WS 150 L Выходной товар 0095.0058 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 310 0095.0220 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 410 0095.0228 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 600 Выходной товар 0095.0080 по запросу
  • В памятку
Центральные приточно-вытяжные установки WS 250 Больше не поставляется 0095.0050 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 300 Больше не поставляется 0095.0078 по запросу
  • В памятку
Центральные приточно-вытяжные установки WR 400 Больше не поставляется 0095.0079 по запросу
  • В памятку
Вентиляционная система помещения aeronom WRG 300 EC Больше не поставляется 0082.0060 по запросу
  • В памятку
Центральные приточно-вытяжные установки WRG 180 EC Больше не поставляется 0082.0059 по запросу
  • В памятку
Центральные приточно-вытяжные установки WRG 300 EC Больше не поставляется 0082.0062 по запросу
  • В памятку
Центральные приточно-вытяжные установки WRG 400 EC Больше не поставляется 0082.0063 по запросу
  • В памятку

Описание изделия

Описаниеизделия

TH 10

Краткая информация

Термостат с чувствительным датчиком, переменный ток 230 В / 50 Гц, максимальная нагрузка 4 A (10 A)

Описание изделия

  • Термостат для управления вентиляторами в зависимости от температуры воздуха.
  • По выбору возможна работа вентилятора при возрастающей или падающей температуре воздуха (переключающий контакт).
  • С указателем состояния включения на внутренней стороне.
  • Помехоустойчив по VDE 0875, степень помех N.
  • Датчик температуры с соединительным кабелем 2 м.

Содержание

Схемы подключения

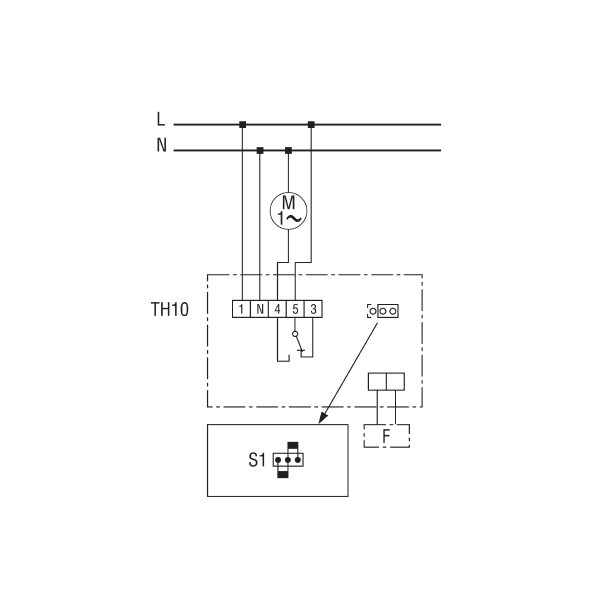

TH 10 - Схемы подключения

TH 10 в комбинации с вентилятором

Зажим 3 - Охлаждение

Зажим 4 - Отопление

F - датчик температуры

М1 - вентилятор
