Центральные приточно-вытяжные установки

WS 250

Больше не поставляется
Номер артикула: 0095.0050
Изготовитель: MAICO
Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для... больше информации
Примеры применения: Коттедж, "Пассивный" дом, Офис, Приемная
WS 250 IM0009845.PNG Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX
WS 250 IM0016031.PNG Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX
WS 250 IM0007254.PNG Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX
WS 250 IM0013704.PNG Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX

Характеристика

WS 250 - Характеристика

  • WS 250 IM0006401.PNG Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX
  1. Ступень 1: 100 м3
  2. Ступень 2: 150 м3
  3. Ступень 3: 250 м3



WS 250 - Характеристика

  • WS 250 IM0006403.PNG Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX

I - Qh = 30 кВтч/(м2a)

II - Qh = 40 кВтч/(м2a)

III- Qh = 50 кВтч/(м2a)

IV - Qh = 60 кВтч/(м2a)

V - Qh = 70 кВтч/(м2a)

VI - Qh = 80 кВтч/(м2a)

VII - Qh = 90 кВтч/(м2a)

Отопление

Передача: Радиаторы с термостатным клапаном 1 K

Накопление: без накопления

Распределение: с подогревом, внутри, 55°C/45°C, регулируемый насос

Производство: Тепловой котел в термической оболочке

Теплая питьевая вода

Накопление: косвенно подогреваемый накопитель в термооболочке

Распределение: центральное без циркуляции, горизонтальное распределение в термооболочке

Производство: центральное с тепловым котлом

Предусмотрено: 12,5 кВтч/(м2a)

Вентиляция

Передача: Вентиляционная установка с температурой вытяжного воздуха 20 °C

Распределение: Центральная установка приточно-вытяжной вентиляции

Производство: WS 250

Габаритный чертеж

WS 250 - Габаритный чертеж [mm]

  • WS 250 IM0006406.PNG Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX
  1. Удаляемый воздух
  2. Приточный воздух
  3. Вытяжной воздух
  4. Наружный воздух
  5. Электрическое подключение
  6. Подключение для конденсата

Технические данные

WS 250 - Технические данные

Артикул WS 250
Количество ступеней вентиляции 3
Объёмный расход 100 m³/h - 250 m³/h
Постоянный объемный расход да
Регулируемая скорость вращения
SEC average -32,4 kWh/(m²*a)
Класс энергоэффективности B
Вид напряжения Однофазный ток
Напряжение питания 230 В
Сетевая частота 50 Гц / 60 Гц
Потребляемая мощность 30 W - 95 W / При противодавлении 100 Па
Iмакс 6,9 A / При активном нагревателе для защиты от замораживания
Степень защиты IP 00
Штекерный электрический разъём Защитный контакт
Разрешение DIBT – Немецкого института строительной техники да
Сертификат "пассивного дома" да
Место установки Подвал / Накопитель / Чердачный полуэтаж / Помещение для домашнего хозяйства / Котельная
Вид системы центральная
Материал теплообменника Пластмасса
Цвет чисто белый - типа RAL 9010
Вес 79 kg
Класс фильтра G4 / F7 / G4 / F7
Диаметр присоединений 160 mm
Диаметр присоединений слива конденсата Шланговое соединение 1/2"
Ширина 759 mm
Высота 854 mm
Глубина 531 mm
Температура транспортирующей среды при IMax 50 °C
Коэффициент подготовки тепла 92 %
Конструкция теплообменника Перекрестный противоточный ток
Байпас автоматически
Калорифер предварительного нагрева встроен
Энтальпийный теплообменник опция (WSET 250)
Схема защиты от замерзания да
Летнее включение Вытяжной воздух
Контроль фильтра регулируемое давление
Регулирование датчиком влажности опции: HY 5, HY 5 I, HY 10 AP, HY 10 UP
Регулирование по датчику СО2(опция) SKD + реле (предоставляется заказчиком)
Регулирование качества воздуха (опция) EAQ 10/1
Подключение к KNX (опция) обеспечивается заказчиком
Интерфейс MODBUS нет
Блок управления входит в объем поставки да
Блок управления (опция) нет
Включение / выключение радиосвязи (опция) XE 1, XS 1
Встроенная радиосистема EnOcean (опция) нет
Мобильное управление нет
Уровень звукового давления / распространение шума 36 dB(A) / Расстояние 1 м, звукопоглощение 10 м²
Номер допуска Z-51.3-104
Упаковочный комплект 1 штук
Ассортимент K
GTIN (EAN) 4012799950509
Номер артикула 0095.0050



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA2, ступень 2 (dB(A))

29

34

29

33

24

22

20

16

38

LWA5, ступень 2 (dB(A))

28

37

39

40

40

40

34

26

48

LWA6, ступень 2 (dB(A))

18

27

26

31

39

26

17

8

41

LWA2= Уровень звуковой мощности корпуса в дБ

LWA5= Уровень звуковой мощности для свободного всасывания в дБ

LWA6= Уровень звуковой мощности для свободного выпуска в дБ

LWA5, LWA6 = уровень звукового давления в открытой среде. LWA5 Патрубок для вытяжного воздуха, LWA6 Патрубок для приточного воздуха.

Измерено при объемном расходе 150 м³/ч.

Принадлежности

WS 250 - Принадлежности

Специальные принадлежности

Тип изделияНазваниеАрт.№Цена*(Евро)Действие
Воздушный фильтр, запаснойWSF 2500093.0890 по запросу
  • В памятку
Воздушный фильтр, запаснойWSG 2500093.0891 по запросу
  • В памятку
Энтальпийный теплообменникWSET 250Больше не поставляется0192.0610 по запросу
  • В памятку
Стенной держательWSK 250Больше не поставляется0018.0223 по запросу
  • В памятку

Общие принадлежности

Тип изделияНазваниеАрт.№Цена*(Евро)Действие
Трубопровод MAICOTherm с теплоизоляциейТрубопровод MAICOTherm MT с теплоизоляцией---
ВоздухораспределительWD---
Вентиляционный трубопровод MAICOFlex, круглыйСистема гибких круглых труб MAICOFlex MF---
Вентиляционный трубопровод MAICO FFS, плоскийГибкий, плоский вентиляционный трубопровод MAICO FFS---
Вентиляционный трубопровод MAICOFlex, круглыйСистема гибких круглых труб MAICOFlex---
Дверная вентиляционная решёткаДверная вентиляционная решетка---
Внутренняя решётка, регулируемаяAZE 100---
ЗаслонкаAS 200151.0330 по запросу
  • В памятку
Наружная решёткаMGR 160 alu0078.0036 по запросу
  • В памятку
Крышка из нержавеющей стали для вентиляционной решёткиLH-V2A 160151.0380 по запросу
  • В памятку
Настенный патрубок наружного воздухаKW-AL 16E0152.0077 по запросу
  • В памятку
Настенный патрубок наружного воздухаKW-AL 16W0152.0078 по запросу
  • В памятку
Настенный патрубок наружного воздухаKW-AL 20E0152.0081 по запросу
  • В памятку
Настенный патрубок наружного воздухаKW-AL 20W0152.0082 по запросу
  • В памятку
Настенный патрубок удаляемого воздухаKW-FL 16E0152.0079 по запросу
  • В памятку
Настенный патрубок удаляемого воздухаKW-FL 16W0152.0080 по запросу
  • В памятку
Настенный патрубок удаляемого воздухаKW-FL 20E0152.0083 по запросу
  • В памятку
Настенный патрубок удаляемого воздухаKW-FL 20W0152.0084 по запросу
  • В памятку
Комбинированный стенной патрубокKWH 16 L0152.0061 по запросу
  • В памятку
Комбинированный стенной патрубокKWH 16 R0152.0060 по запросу
  • В памятку
Комбинированный стенной патрубокKWH 20 L0152.0063 по запросу
  • В памятку
Комбинированный стенной патрубокKWH 20 R0152.0062 по запросу
  • В памятку
Ввод через крышуDF 160 S0092.0375 по запросу
  • В памятку
Крышная черепицаDP 160 SB0092.0380 по запросу
  • В памятку
Крышная черепицаDP 160 A0092.0383 по запросу
  • В памятку
Крепежная скобаBS 1600092.0360 по запросу
  • В памятку
Решетка защиты от дождяRG 1600151.0281 по запросу
  • В памятку
Клапан вытяжного и приточного воздухаAZV 1000152.0087 по запросу
  • В памятку
Тарельчатый клапан, пластмассаTK 100151.0192 по запросу
  • В памятку
Тарельчатый клапан, пластмассаTK 120151.0198 по запросу
  • В памятку
Тарельчатый клапан, металлTM 100151.0194 по запросу
  • В памятку
Тарельчатый клапан, металлTM 120151.0196 по запросу
  • В памятку
Тарельчатый клапан, нержавеющая стальTM-V2A 100151.0374 по запросу
  • В памятку
Тарельчатый клапан, нержавеющая стальTM-V2A 120151.0375 по запросу
  • В памятку
Тарельчатый клапан, металлTFA 100151.0369 по запросу
  • В памятку
Тарельчатый клапан, металлTFA 120151.0370 по запросу
  • В памятку
Тарельчатый клапан, металлTFZ 100151.0364 по запросу
  • В памятку
Тарельчатый клапан, металлTFZ 120151.0365 по запросу
  • В памятку
Встраиваемые рамки для TFA/TFZEBR-D 100092.0493 по запросу
  • В памятку
Встраиваемые рамки для TFA/TFZEBR-D 120092.0494 по запросу
  • В памятку
Клапан приточной вентиляцииZWVQ 100152.0064 по запросу
  • В памятку
Клапан приточной вентиляцииZWVQ 120152.0065 по запросу
  • В памятку
Фильтрующий элемент жирового фильтра вытяжного воздухаFFE 100092.0506 по запросу
  • В памятку
Длинное колено-насадка с теплоизоляциейABLS 1600058.0048 по запросу
  • В памятку
Кассетный шумоглушительSB 12/160059.0995 по запросу
  • В памятку
Трубный шумоглушительRSR 100092.0311 по запросу
  • В памятку
Трубный шумоглушительRSR 120092.0312 по запросу
  • В памятку
Трубный шумоглушительRSR 160092.0314 по запросу
  • В памятку
Трубный шумоглушительRSR 16/500092.0324 по запросу
  • В памятку
Вставной шумоглушительSDE 80044.0213 по запросу
  • В памятку
Вставной шумоглушительSDE 100044.0214 по запросу
  • В памятку
Вставной шумоглушительSDE 120044.0215 по запросу
  • В памятку
Вставной шумоглушительSDE 160044.0216 по запросу
  • В памятку
ЭлектрокалориферERH 16-20082.0102 по запросу
  • В памятку
Водяной калориферWRH 16-20082.0118 по запросу
  • В памятку
Воздушный фильтрTFE 16-40149.0077 по запросу
  • В памятку
Воздушный фильтрTFE 16-50149.0061 по запросу
  • В памятку
Воздушный фильтрTFE 16-70149.0052 по запросу
  • В памятку
РадиовыключательXS 1Выходной товар0157.0344 по запросу
  • В памятку
РадиоприемникXE 10157.0343 по запросу
  • В памятку
ТермостатTH 100157.0764 по запросу
  • В памятку
Система регулирования температурыETL 16 PБольше не поставляется0157.0824 по запросу
  • В памятку
Канальный датчикFL 30 P0157.0780 по запросу
  • В памятку
Комнатный датчикFR 30 P0157.0781 по запросу
  • В памятку
Реле контроля потока воздухаLW 90157.0779 по запросу
  • В памятку
ГигростатHY 10 APБольше не поставляется0157.0358 по запросу
  • В памятку
ГигростатHY 10 UPБольше не поставляется0157.0357 по запросу
  • В памятку
Регулятор качества воздухаEAQ 10/10157.0777 по запросу
  • В памятку
Теплообменник соль-воздухEW-K 225Больше не поставляется0192.0520 по запросу
  • В памятку
ГигростатHY 5Больше не поставляется0157.0123 по запросу
  • В памятку
ГигростатHY 5 IБольше не поставляется0157.0125 по запросу
  • В памятку

Описание изделия

Описаниеизделия

WS 250

Краткая информация

Прибор централизованной вентиляции с очень эффективной рекуперацией тепла, двигатели EC с регулированием для поддержания постоянного объемного расхода, 4 x DN 160, вкл. цифровой пульт управления, нагреватель для защиты от замораживания, байпас, сертификат DIBT и сертификат "пассивного дома", 100-250 м³/ч, возможно подключение к KNX

Описание изделия

Характеристики

  • Автоматическое регулирование для поддержания объемного расхода воздуха на неизменном уровне.
  • Значительная экономия энергии благодаря использованию двигателей постоянного тока.
  • Корпус из оцинкованной листовой стали, наружная поверхность имеет напыление по RAL 9010, сэндвич-конструкция со слоем теплоизоляции.
  • Цвет чисто белый – типа RAL 9010.
  • Встроенная фильтровальная система: фильтра грубой очистки G4 и пылевой фильтр (F7) в наружном воздухе; фильтр грубой очистки (G4) в вытяжном воздухе. Возможна замена фильтра без инструментов.
  • Пульт управления с электронным контролем фильтра сообщает о необходимой замене фильтра.
  • Сверху прибора 4 патрубка DN 160 с резиновым кольцевым уплотнением. Для непосредственного присоединения трубных шумоглушителей.
  • Распределение воздуха через байпас/теплообменник = 70 %/30 %.
  • Блок управления входит в объём поставки.
  • Сертификат DIBT и сертификат "пассивного дома".
  • Возможно подключение к системам KNX.

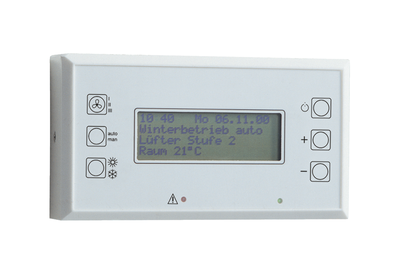

Блок управления

  • Входит в комплект поставки WS 250.
  • Переключение ступеней вентиляции, таймер, программы на день и на неделю, индикация необходимости замены фильтра и сообщения о неисправностях.
  • Пульт управления подключается к центральному агрегату посредством 5-жильного экранированного провода. Ее максимальная длина составляет 100 м.
  • Размеры пульта управления:
    • Ширина: 150 мм
    • Высота: 80 мм
    • Глубина: 32 мм

Теплообменник

  • Перекрестный противоточный теплообменник из пластмассы (PS).
  • Теплообменник легко вынимается для промывания водой.

Защита от замораживания

  • Встроенный подогреватель-антиобледенитель (1500 Вт) для бесперебойной работы, без замерзания.
  • Рекомендация: приборы с рекуперацией тепла целесообразно комбинировать с соляным геотермическим теплообменником.

Энергоэффективные вентиляторы

  • 2 центробежных вентилятора постоянного тока, по одному вентилятору для притока и вытяжки. Может регулироваться пошагово с 5 м3/ч шагом от 100 м3/ч до 250 м3/ч.
  • 3 ступени вентиляции:
    • 1 = пониженная вентиляция
    • 2 = номинальная вентиляция
    • 3 = интенсивная вентиляция
    • Заводская настройка: 100 / 150 / 200 м3

Инструкции по монтажу

  • Чтобы обеспечить доступ к отводу конденсата, необходим монтаж на стене или на подиуме.
  • Для установки или подвески на стене посредством консолей: в подвалах и технических помещениях, в чердачных перекрытиях.
  • Лицевая панель отвинчивается.
  • Для звукоизоляции корпус следует отделить звукопоглощающими пластинами.

Отвод конденсата

  • Отвод конденсата выполняется при помощи трубки (DN 1/2") присоединенияемой к сифону на дне прибора.

Содержание

Схемы подключения

WS 250 - Схемы подключения

WS 250

Е1 - Датчик давления/ фильтр

Е2 - СО2-датчик / реле заказчика (беспотенциальный контакт)

E3 - Регулятор качества воздуха EAQ 10/1 / (беспотенциальный контакт)

E4 - Датчик влажности, гигростат HY 5

Е5 - Имеется дополнительный подогрев, проволочная перемычка (опция) (при внеш. дополнительном подогреве, установить мост Е5)

Е6 - Выбор датчика наружной температуры T2, проволочная перемычка (опция) (при внеш. датчике температуры Т2, установить мост Е6)

Т1 - Датчик температуры наружного воздуха

Т2 - Датчик наружной температуры (опция)

Т3 - Датчик температуры удаляемого воздуха

T4 - Комнатный датчик вытяжного воздуха

К5 - Коммутационный контакт для внеш. дополнительного подогрева

S1 - Предохранительный выключатель / включение на лицевой панели

ZH - Внешнее дополнительное отопление (опция)

М1 - Вентилятор приточного воздуха

М2 - Вентилятор вытяжного воздуха

М3 - Сервомотор байпасного клапана

ST - Импульсный источник питания

LT - нагрузочная часть

FH - подогрев для защиты от замораживания

ВЕ -блок управления

G - корпус

Е - вставной блок

О - опция



WS 250 с шиной KNX

SD - розетка

LT - нагрузочная часть

E5 - установить проволочную перемычку E5

ВЕ - блок управления

О - опция

K1 - клемма 1 - удаление влаги

K2 - клемма 3 - удаление влаги

T4 - комнатный датчик

T2 - альтернативный комнатный датчик к пульту управления. Внешний температурный датчик "KTY81-110" / опция

KA - исполнительный элемент KNX, обеспечивается заказчиком

BUS - шина KNX

Настроить WS 250 на "ручн. ступень вентилятора 1" на пульте управления

Программирование исполнительного элемента KNX:

Ступень 0 = выключение напряжения питания (ступень 0 = A1)

Ступень 1 = A1 ВКЛ, A2 ВЫКЛ, A3 ВЫКЛ

Ступень 2 = A1 ВКЛ, A2 ВКЛ, A3 ВЫКЛ (ступень 2 = А2)

Ступень 3 = A1 ВКЛ, A2 ВЫКЛ, A3 ВКЛ (выбег 60 мин) (ступень 3 = A3)



WS 250 с электрокалорифером ERH 16-2

E5 - Установить проволочную перемычку Е5, в наличии для внешнего дополнительного подогрева

T4 - Комнатный датчик в блоке управления от WS 250; потребность в тепловой энергии определяется сравнением фактической (T4) и заданной температуры комнаты

LW 9 - Реле контроля потока воздуха в канале приточного воздуха

К1 - Активная защита US 16

ETL 16 P - Электронный регулятор температуры

FL 30 P - Канальный датчик в канале приточного воздуха

FR 30 P - Комнатный датчик с задающим устройством

ERH 16-2 - Электрокалорифер

ВЕ - Блок управления

WR 3223 - Нагрузочная часть

ZH - Включение/выключение внешнего дополнительного отопления

О - Опция

SW - Заданное значение

K - Кодирование

N - Ночное снижение

S - Чувствительный датчик

pK - E2-E4 беспотенциальные контакты!

  1. Внешний канальный датчик и внутреннее задающее устройство в ETL16P
  2. Внешний комнатный датчик и внешнее задающее устройство
  3. Внешний канальный датчик и внешнее задающее устройство
  4. Внутренний комнатный датчик и внутреннее задающее устройство в ETL16P





Материалы для загрузки

WS 250 - Материалы для загрузки

Описание изделия
Проспекты
Тексты для тендеров
Проектирование
Монтаж / эксплуатация / обслуживание
Допуски / сертификаты

Предыдущий - последующий

Памятный листок
Запрос
Сравнение продуктов
Памятка обеспечивает возможность централизованного сбора необходимых продуктов. В памятку можно вносить любые изменения. Можно изменить количество и позицию продуктов, вернуться на страницу соответствующего продукта, загрузить технические паспорта на продукцию, удалить ненужные позиции и пометить отдельные продукты как опциональные. Памятку можно сохранить на локальном компьютере и снова открыть позднее для внесения изменений. На основе готовой памятки можно загрузить тендерную документацию по всем сохраненным продуктам, составить запрос или сравнить продукты.
Coрт. Тип изделия Название Арт.№ PDF Ассортимент Цена по прайс-листу* (евро) Количество Опция Общая сумма брутто (евро)
Памятка не содержит продуктов
Сохранить памятку на локальном компьютере
Загрузить памятку с локального компьютера

Поиск

Эта функция предназначена для поиска продуктов, документов, страниц с содержанием и т.д.

На этом веб-сайте используются файлы cookie, которые необходимы по техническим причинам, чтобы мы могли представить наши предложения пользователям. Также используется файл cookie, сохраняющий ваши текущие настройки защиты данных (файл cookie для выбора). За исключением вышеупомянутых файлов cookie для выбора, технически несущественные файлы cookie и механизмы отслеживания, которые позволяют нам предлагать вам оптимальный пользовательский интерфейс и использовать индивидуальные предложения (маркетинговые файлы cookie и механизмы отслеживания) только в том случае, если Вы предварительно выразили свое согласие нажатием на кнопку ПРИНЯТЬ. Подробности и возможности для последующего изменения настроек находятся в наших настройках файлов cookie.

ПРИНЯТЬ ВСЕ ФАЙЛЫ COOKIE Продолжить с необходимыми файлами cookie


Выходные данные | Защита информации
