Boîte plate insonorisée pour air entrant avec deux filtres à air

KFR 6030-F

N'est plus disponible
Numéro de référence : 0080.0880
Fabricant : MAICO
Boîte plate insonorisée pour air entrant avec ventilateur centrifuge, volet de fermeture, filtre à air F5,... plus d'informations

Fiche de données produit
KFR 6030-F IM0011762.PNG Boîte plate insonorisée pour air entrant avec ventilateur centrifuge, volet de fermeture, filtre à air F5, filtre à air F7 et réchauffeur d'air à eau, gaine de dimension 600 mm x 300 mm

Courbe caractéristique

KFR 6030-F - Courbe caractéristique

KFR 6030-F - Courbe caractéristique Pertes en pression d'eau dans le registre de chauffage

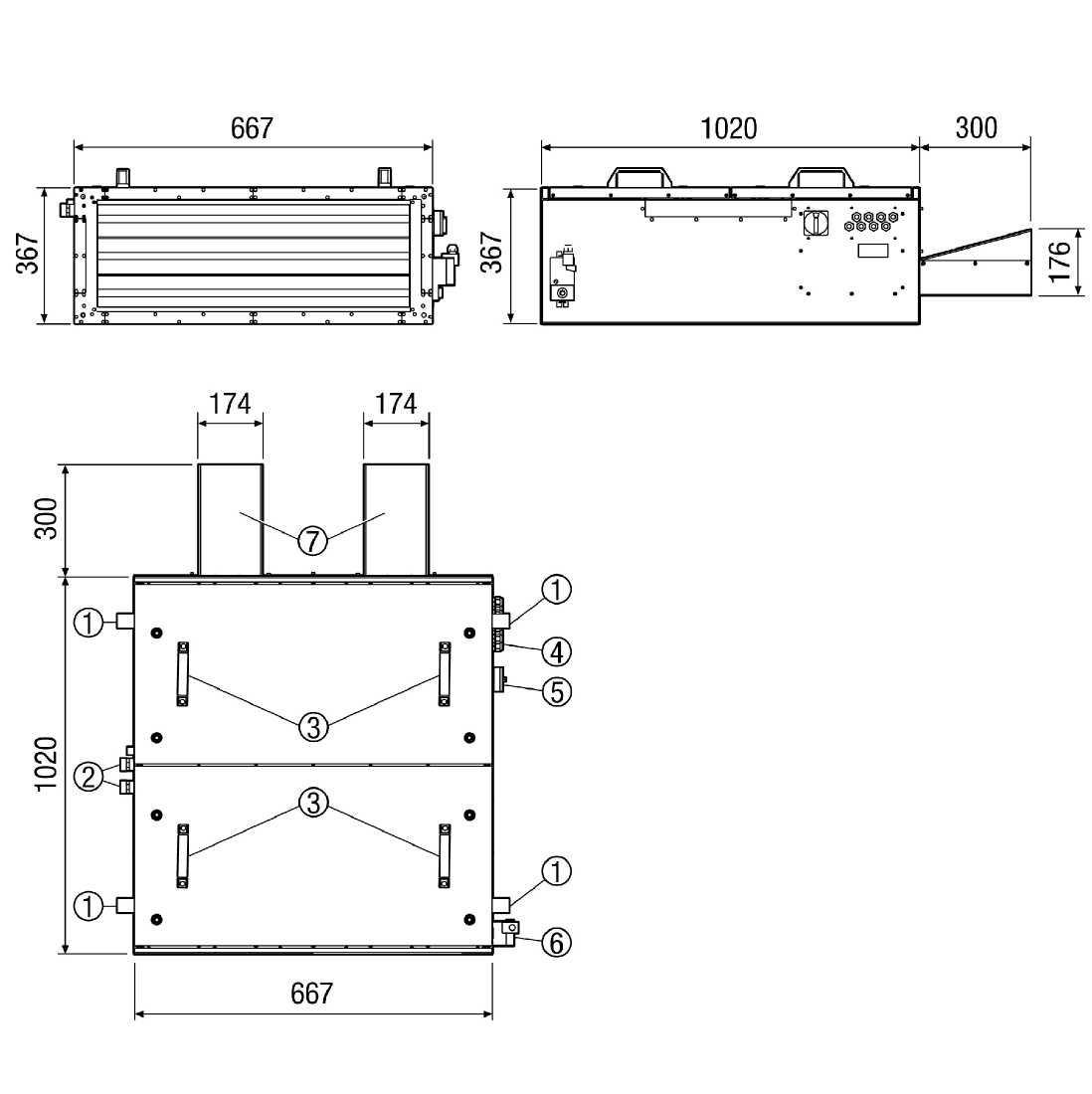

Dessin coté

KFR 6030-F - Dessin coté [mm]

  1. Équerre de montage (position variable)
  2. Raccord d'eau chaude pour les réchauffeurs d'air à eau 3/4" AG (au choix, raccord aussi sur le côté opposé)
  3. Poignée de montage
  4. Branchements électriques
  5. Bornier du ventilateur
  6. Servomoteur volet
  7. Diffuseur

Caractéristiques techniques

KFR 6030-F - Caractéristiques techniques

Article KFR 6030-F
Débit d'air 2.500 m³/h / Delta pfs min demandé = 300 Pa
Vitesse de rotation 2.670 1/min
Sens de l'air Insufflation
Vitesse variable
Tension de service 230 V
Puissance nominale 1.150 W
IMax 5,4 A
Type de protection IP 43
Classe de protection module de commande IP 00
Poids 77 kg
Poids avec emballage 77,96 kg
Classe de filtre F5/F7
Dimension de la gaine rectangulaire 600 mm x 300 mm
Largeur avec emballage 1.032 mm
Hauteur avec emballage 552 mm
Profondeur avec emballage 742 mm
Température des fluides à Imax 60 °C
Unité de conditionnement 1 pièce
Gamme K
GTIN (EAN) 4012799808800
Référence 0080.0880



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, haut (dB(A))

55

53

48

44

45

44

38

58

LWA5, haut (dB(A))

58

63

65

66

65

59

49

72

LWA6, haut (dB(A))

62

66

65

56

53

58

61

71

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Accessoires

KFR 6030-F - Accessoires

Accessoires spécifiques

Type de produit Nom Réf. Prix*(EUR) Action
Filtre à air, rechange KFF 6030-5 0093.1215 sur demande
  • Sur les bulletins
Filtre à air, rechange KFF 6030-7 0093.1218 sur demande
  • Sur les bulletins

Accessoires divers

Type de produit Nom Réf. Prix*(EUR) Action
Grille extérieure LZP 28 0151.0257 sur demande
  • Sur les bulletins
Silencieux pour gaine rectangulaire KSP 28/14 0092.0303 sur demande
  • Sur les bulletins
Manchette de raccordement flexible ELP 28 N'est plus disponible 0092.0127 sur demande
  • Sur les bulletins
Grille extérieure LZP-R 28 N'est plus disponible 0151.0383 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

KFR 6030-F

description rapide

Boîte plate insonorisée pour air entrant avec ventilateur centrifuge, volet de fermeture, filtre à air F5, filtre à air F7 et réchauffeur d'air à eau, gaine de dimension 600 mm x 300 mm

Description du produit

Modèle KFR-F, KFD-F Air entrant avec deux filtres à air (F5 et F7)

  • Boîte plate insonorisée pour insufflation d'air.
  • Avec ventilateur, volet de fermeture avec servomoteur, filtre à air et réchauffeur d'air à eau.
  • Avec module de commande pour appareil d'air entrant et sortant.
  • Raccordements pour réchauffeur d'air à eau, positionnables au choix sur un ou l'autre des côtés longitudinal.

Caractéristiques

  • Appareil compact pour air entrant et air sortant.
  • Le boîtier est isolé thermiquement et insonorisé avec de la laine de roche d'une épaisseur de 30 mm.
  • Les pertes internes de charge sont très faibles à cause des très grandes surfaces de débit. Les boîtiers sont très lisses et étanches, à l'intérieur comme à l'extérieur. L'appareil est donc très silencieux, avec peu de bruits internes d'air et facile à nettoyer.
  • Aucun câblage extensif ou installation de pièces de montage n'est nécessaire, car tous les composants sont déjà montés en usine.
  • Unité de commande fournie avec l'appareil d'air entrant.
  • Instructions de mise en place du réchauffeur d'air à eau téléchargeables sur Internet.
  • Type de protection IP 43.

Module de commande

  • Il est possible de commander conjointement une boîte plate d'air entrant et une d'air sortant à l'aide d'un module de commande.
  • Boîte plate d'air entrant KFR / KFD et KFR-K / KFD-K : Unité de commande fournie.
  • Boîte plate d'air sortant KFR-A / KFD-A : Aucun module de commande inclus, commande par le module de commande de la boîte plate d'air entrant ou par le transformateur.
  • Lorsqu'aucun KFR-A / KFD-A n'est relié au module de commande, un ventilateur réglable par transformateur 230 V peut également être commandé (par exemple B. EKR, ESQ). Attention : la consommation de l'appareil d'air sortant ne doit pas dépasser celle de l'appareil d'air entrant.
  • Le module de commande reprend les fonctions suivantes :
    • Sélection du mode de fonctionnement (air entrant/air recirculé).
    • Commande du ventilateur à 3 niveaux.
    • Affichage du mode de fonctionnement actuel et de la température nominale.
    • Valeur de consigne de la température sur le module de commande.
    • Réglage d'un servomoteur par exemple d'un circuit de chauffage ou de refroidissement.
    • Signal de validation sur la machine de refroidissement.
    • Commande d'une pompe de circulation de chauffage.
    • Affichage de dysfonctionnement avec DEL et code d'erreur sur le module de commande.
    • Limitation minimale et maximale de la température de l'air entrant.
    • Surveillance de la protection contre le froid du réchauffeur d'air à eau.
    • Surveillance du filtre à air à l'aide d'une mesure de différence de pression.
    • Capteur de température ambiante intégré au module de commande.
    • Réglage du servomoteur pour le volet de fermeture.

Consignes pour le montage

  • Suite à son isolation efficace thermique et phonique, il est possible de monter l'appareil directement dans des plafonds suspendus.
  • Équerre de montage fournie.
  • Montage uniquement horizontal.

Sommaire

Schémas de branchement

KFR 6030-F - Schémas de branchement

Schéma de branchement KFR 6030 et KFR 9030

ZV - Ventilateur d'air entrant

AV - Ventilateur d'air sortant

TK1 - Thermocontact ventilateur d'air entrant

TK2 - Thermocontact ventilateur d'air entrant

TK3 - Thermocontact ventilateur d'air sortant

TK4 - Thermocontact ventilateur d'air sortant

R1 - Surveillance de la protection contre le gel

R2 - Sonde de température NTC

FG - Validation appareil, contact libre de potentiel

FS - Module de commande

H - Chauffage

P - Pompe à circulation

FK - Validation machine de refroidissement

S - Dysfonctionnement appareil

KL - Entraînement de volet

U - Alimentation 1 x 230 V / N / 50 Hz

SE - Fusible externe 16 A
