Możliwości łączenia

ER-A

ER-AH/-AH NFC

ER-AK/-AK NFC

ER-AB/-AB NFC

ER EC 2.1

ER GH AP

ER GH APB

W fazie stanu surowego należy ułożyć przewód elektryczny i przyłącze układu wentylacji.

Montaż końcowy wykonywany jest po zakończeniu prac tynkarskich i malarskich: należy włożyć wkład wentylatora w obudowę, po czym zamontować osłonę wraz z filtrem powietrza. W przypadku osłon ER-AK/-AK NFC, ER-AH/-AH NFC, ER-AB/-AB NFC należy w razie potrzeby dostosować wartości ustawień.

Obudowa natynkowa

Średnica przyłącza DN 75 lub DN 80.
Obudowa z tworzywa sztucznego bez urządzenia przeciwpożarowego. Istnieje możliwość łączenia z systemem grodzi sufitowych.
Jest to szczelna obudowa cechująca się strugoszczelnością, przeznaczona do stosowania w obszarach 1 (IP X5).
Wydmuch powietrza w tył, górę lub na boki można uzyskać, obracając obudowę o 90°.

ER GH AP: Wersja bez ochrony przeciwpożarowej. Posiada niewymagającą konserwacji klapę zwrotną z tworzywa sztucznego.

ER-APB: Wersja przeciwpożarowa z niewymagającym konserwacji przeciwpożarowym urządzeniem odcinającym K 90-18017 (metalową klapą zwrotną z elementem topikowym).

Króciec wylotowy jest zablokowany w obudowie.
Przyłącze elektryczne znajduje się z tyłu. Przepust kablowy posiada złączkę stopniową.
Kabel zasilający typu NYM-O lub NYM-J, 3 x 1,5 lub 5 x 1,5 mm
Dopuszczalny jest montaż na ścianie lub suficie, na zewnątrz szybu wyciągu powietrza.
W przypadku montażu ściennego dopuszczalny jest kierunek wydmuchu w tył.
Wkład wentylatora mocowany jest za pomocą 3 śrub.

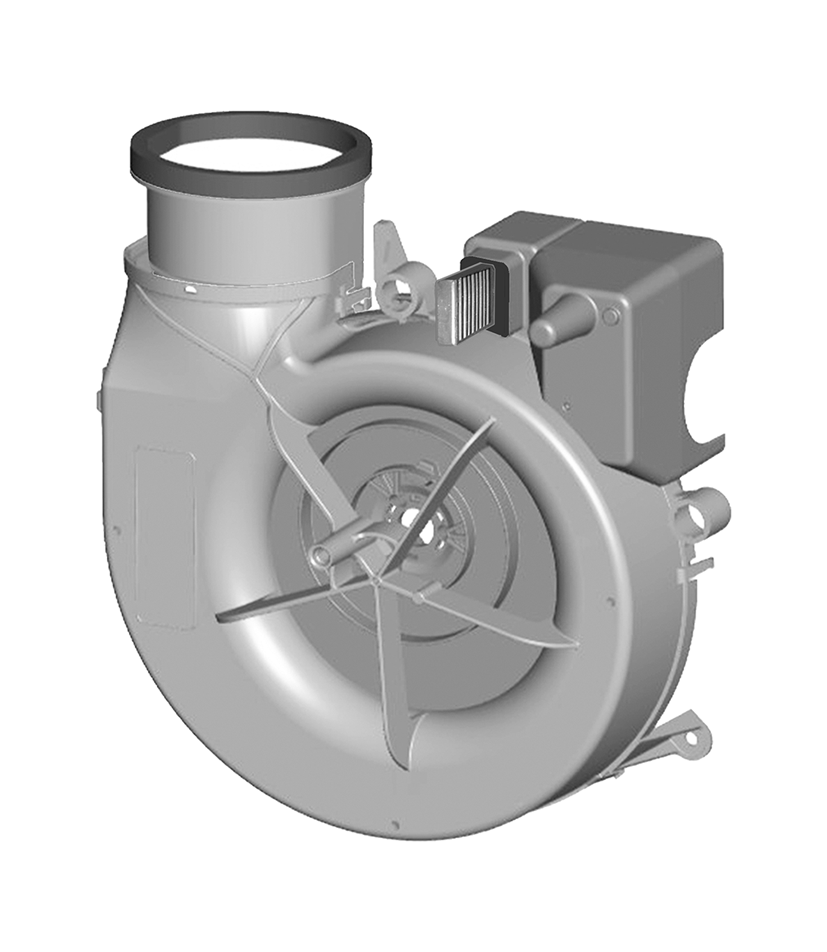

Wkład wentylatora

Wkład wentylatora do montażu w obudowie.
Elektryczne złącze wtykowe do szybkiego montażu w obudowie.
Energooszczędny silnik EC.
Silnik nie posiada funkcji regulacji obrotów.
Adapter wydmuchowy (wchodzi w zakres dostawy) z możliwością przebudowy do wersji zapewniającej wydmuch powietrza w tył (Przebudowa adaptera wydmuchowego pod kątem użycia obudowy).

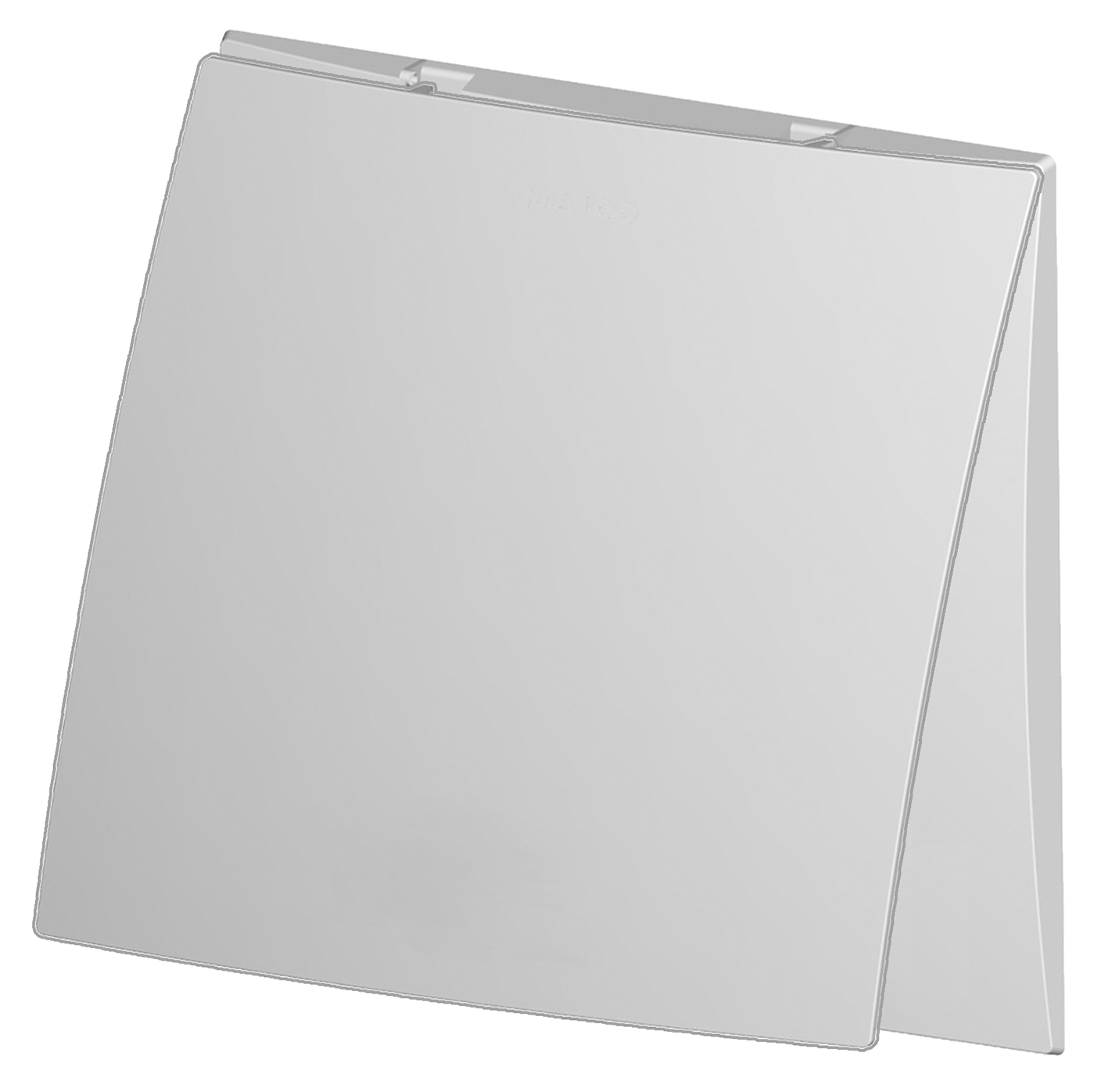

Osłony

Osłona z filtrem powietrza wywiewanego. Bezproblemowa wymiana filtra bez użycia narzędzi.
ER-AH/-AH NFC i ER-AB/-AB NFC : produkty bez barier, które włączają się i wyłączają automatycznie.
Wentylatory ER EC 2.1 cechują się strugoszczelnością w obszarach 1 (DIN VDE 0100-701).
