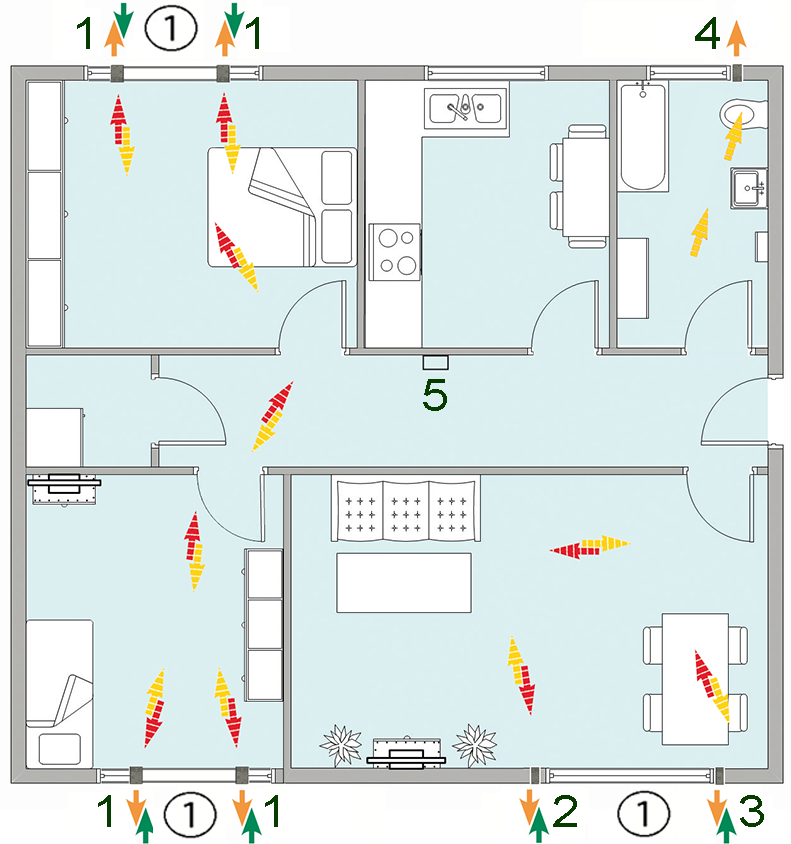

Exemple d'application
1 | RV 2 Variante de parapet horizontal |
2 | RV 2 Variante d'embrasure horizontale droite |
3 | RV 2 Variante d'embrasure verticale 90° à gauche |
4 | Ventilateur d'air sortant salle de bain interface 230 Vde RLS 45 K |
5 | RLS 45 K Commande confort |
① | Distance minimale entre 2 appareils de ventilation RV 2 = 2 m |
Remarques
- Appareils de ventilation : installer au moins 1 paire d'appareils RV 2 et au maximum 8 RV 2.
- Commandes : 3 autres commandes (esclaves) sont autorisées au bus RS 485 en plus du contrôleur maître.
- Respecter une distance minimale de 2 m entre 2 appareils de ventilation si ceux-ci se trouvent l'un par rapport à l'autre en mode de récupération de chaleur, sinon court-circuit de ventilation. Si les appareils RV 2changent ensemble en même temps en air entrant et en air sortant, la distance minimale n'a pas d'importance.
- Salle de bain : l'utilisation d'appareils RV 2 dans les salles de bains n'est autorisée qu'en dehors des zones de protection.
- Cuisines, cuisines-salons, cuisines-salle à manger : l'utilisation d'appareils RV 2 dans les cuisines est autorisée. Nous recommandons un ventilateur d'air sortant ou 2 appareils de ventilation RV 2 uniquement dans les cuisines séparées physiquement. Il est possible de raccorder le ventilateur d'air sortant (ER, ECA 100 ipro) à l'interface 230 V du RLS 45 K.
