Elektrischer Anschluss

Beachten Sie die geltenden Vorschriften für Elektroinstallationen, z. B. DIN EN 50110-1 und DIN EN 60204-1, in Deutschland insbesondere VDE 0100 mit den entsprechenden Teilen.

GEFAHR durch elektrischen Schlag

Beachten Sie die Sicherheitsregeln der Elektrotechnik. Vor dem Abnehmen von Abdeckungen und vor Elektroinstallationen alle Versorgungsstromkreise abschalten, Netzsicherung ausschalten, die Spannungsfreiheit feststellen, gegen Wiedereinschalten sichern und ein Warnschild sichtbar anbringen.

GEFAHR Kurzschluss-/Brandgefahr bei eindringender Feuchtigkeit in das Elektronikfach. Kurzschlüsse und Brand können zu schweren Verletzungen mit Todesfolgen führen.

Für eine korrekte, dichte Leitungszuführung durch die Kabeldurchführungen und Membran-Langlochtülle sorgen.

VORSICHT Verletzungsgefahr durch scharfe Kanten an Blech-/Gehäusedurchbrüchen oder im Elektronikfach.

Schutzhandschuhe benutzen. Anschlussleitungen vorsichtig in das Gerät führen. Leitungen nicht beschädigen.

Die Elektronikeinheit lässt sich bei zu kurzen Anschlussleitungen nicht ganz herausziehen und am Gehäuse einhängen. Innerhalb des Lüftungsgerätes für genügend lange Anschlussleitungen sorgen.

Eine feste Verdrahtung für den Netzanschluss ist vorgeschrieben. Die Netzleitung ist geräteintern bereits fertig verdrahtet und aus dem Gerät herausgeführt.

Elektronikeinheit (mit Hauptplatine A1) aus dem Lüftungsgerät nehmen und wie nachfolgend beschrieben einhängen.

  1. Netzsicherung ausschalten.
  2. Frontabdeckung entfernen → WS 160 Flat: Montagehilfe-Set Frontabdeckung oder WS 300 Flat: Montagehilfe-Set Frontabdeckung.

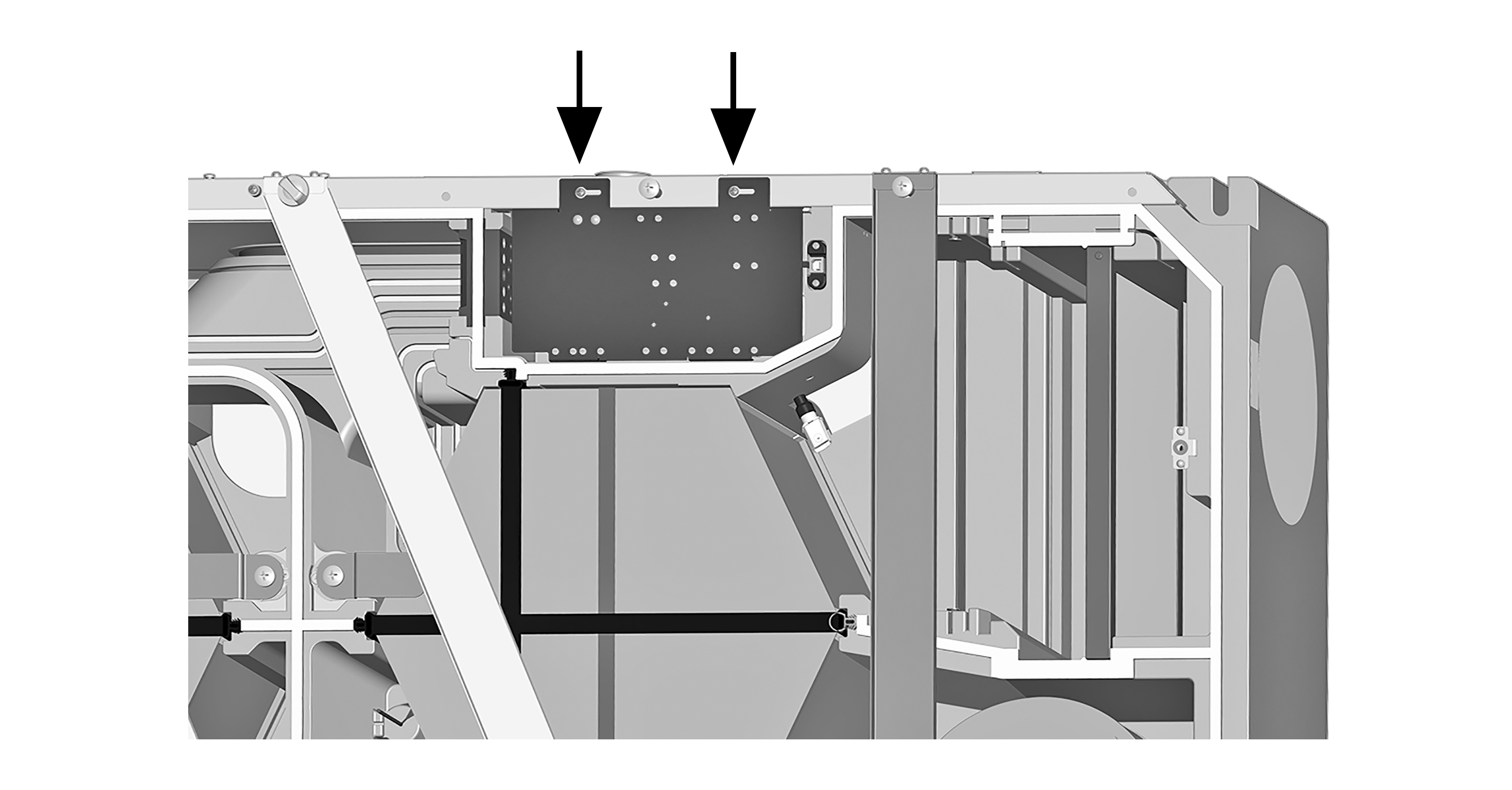

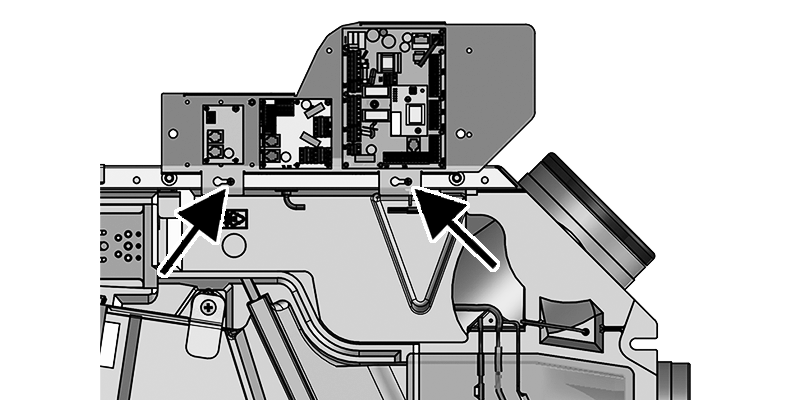

Abbildungen: Lüftungsgerät WS 160 Flat

Pfeil

Einhängezapfen

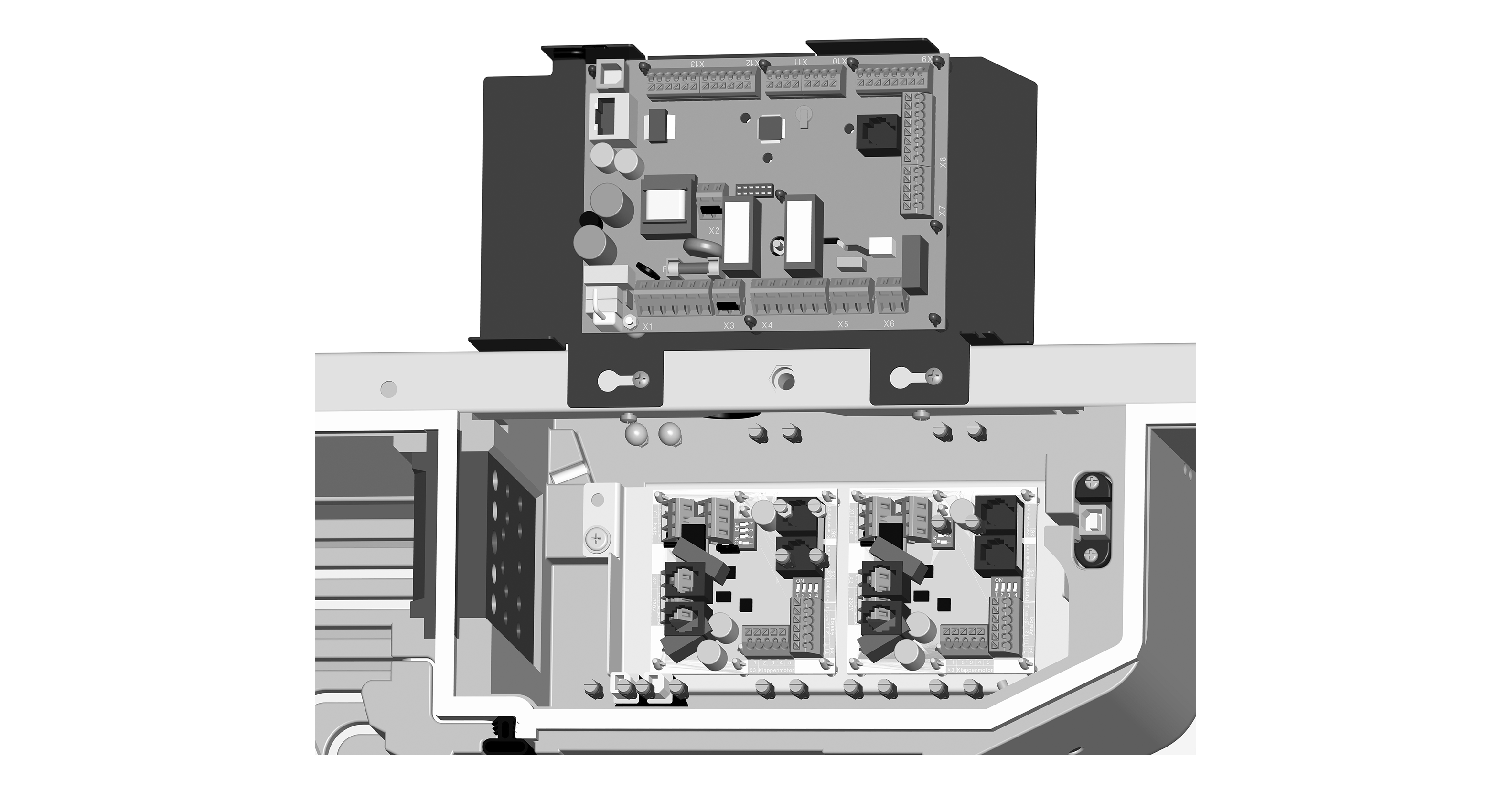

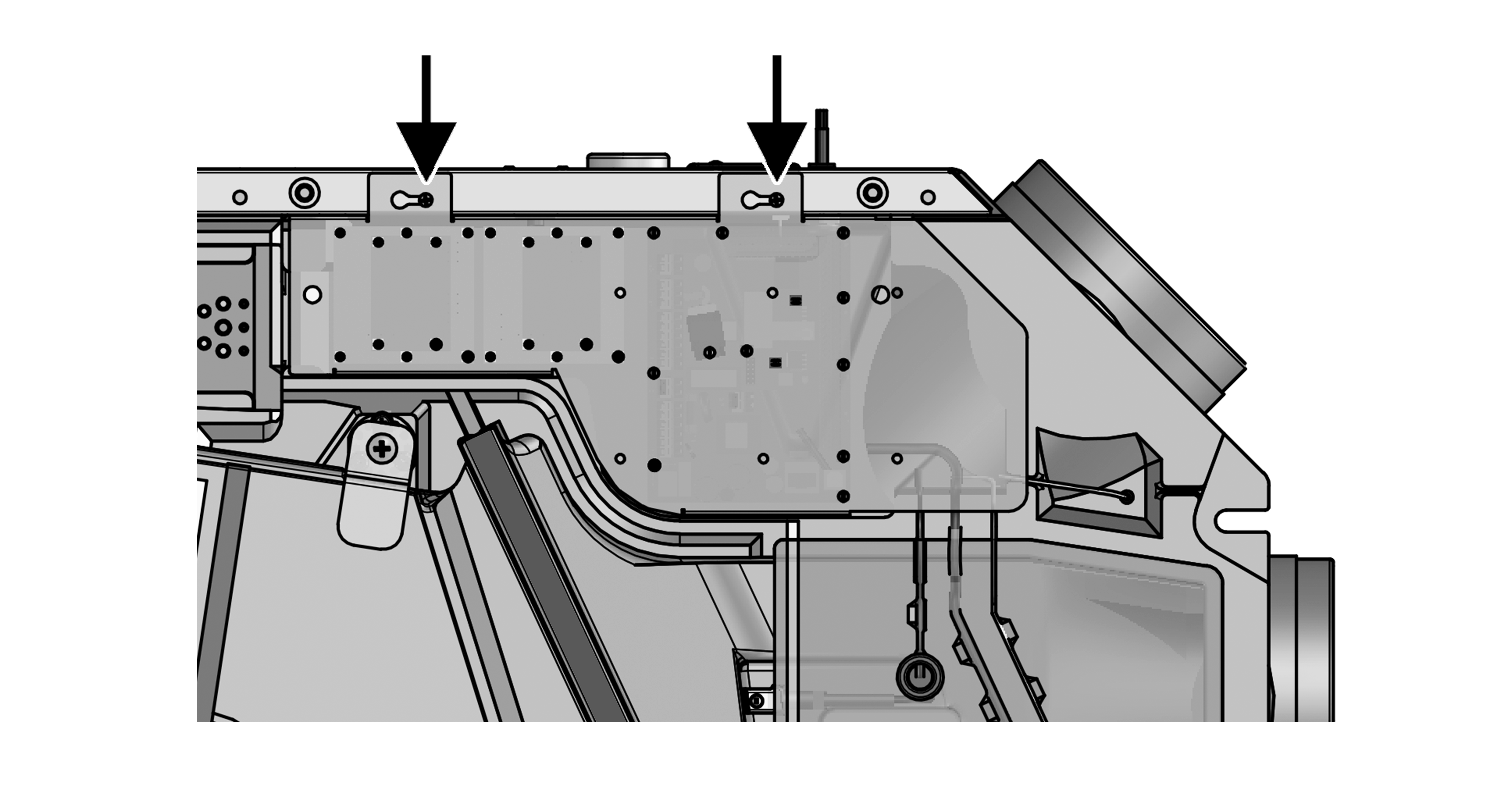

Abbildungen: Lüftungsgerät WS 300 Flat

Pfeil

Einhängezapfen



  1. Die beiden Schrauben der Elektronikeinheit leicht lösen.
  2. Die Elektronikeinheit aus dem Lüftungsgerät nehmen und an den Zapfen einhängen.
  3. Optionale Zusatzplatine(n) ZP 1 und/oder ZP 2 auf den Steckplätzen installieren und mit den beigefügten Anschlusskabeln anschließen. DIP-Schalter-Einstellungen prüfen und ggf. anpassen. Für elektrischen Anschluss und DIP-Schalter-Einstellungen → Montageanleitung des jeweiligen Zubehörs.
  4. Optionales KNX-Steckmodul (K-SM) oder EnOcean-Steckmodul (E-SM) auf Steckplatz X01 der Hauptplatine stecken → Montageanleitung des Zubehörs.
  5. Anschlusskabel der Bedieneinheiten und Zusatzkomponenten durch die Kabeldurchführung(en) in das Lüftungsgerät führen. Dichtigkeit (IP-Schutz) sicherstellen.
  6. Elektrischen Anschluss vornehmen: Anschlussleitungen gemäß Verdrahtungsplan in elektrisch verdrahten → Schaltbilder, Verdrahtungspläne.
  7. Für Anschlussvarianten der Zusatzkomponenten → Montageanleitung des Zubehörs.
  8. Bedieneinheit(en) installieren → Schaltbilder, Verdrahtungspläne und Montageanleitung des Zubehörs.
  9. Elektronikeinheit einsetzen und verschrauben.
  10. Frontabdeckung(en) anbringen → WS 160 Flat: Montagehilfe-Set Frontabdeckung oder WS 300 Flat: Montagehilfe-Set Frontabdeckung.
  11. Funktionstest durchführen: Netzsicherung einschalten. Die LEDs an der RLS 1 WR schalten ein.
  12. Inbetriebnahmesoftware downloaden. Für Systemanforderungen und Download → Inbetriebnahme.
  13. Lüftungsgerät einstellen und einregulieren.
