Odhlučněný kanálový ventilátor

DSK 56/4

Již nelze dodat
Typové číslo: 0086.0648
Výrobce: MAICO
Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 1000 x 500
Příklady použití: Provozovna, Pracoviště, Výstavní prostor, Výrobny, Průmyslová hala
Údaje k produktu

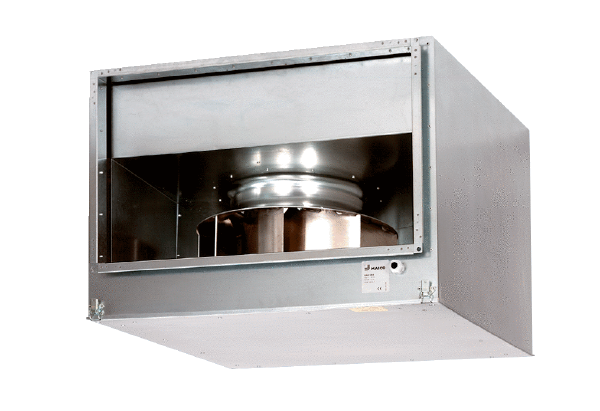

DSK 56/4 IM0009892.PNG Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 1000 x 500

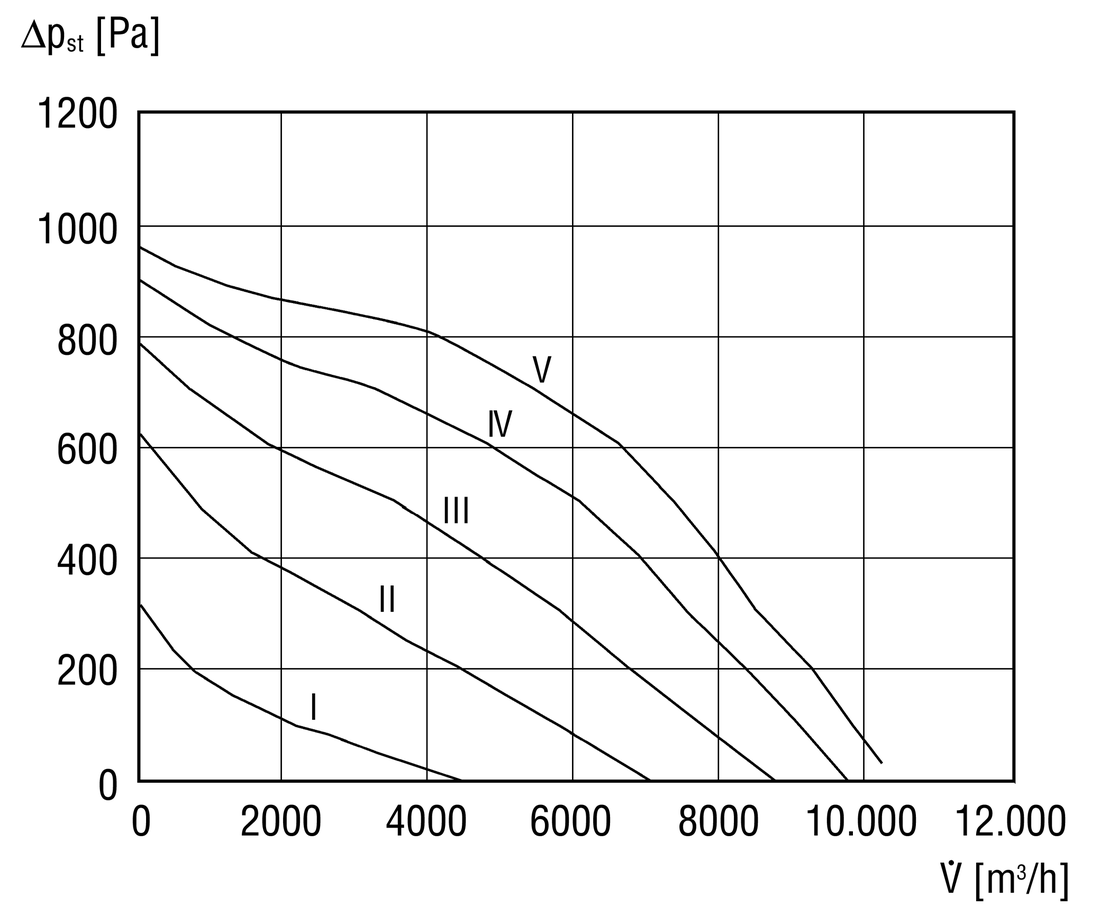

Charakteristika

DSK 56/4 - Charakteristika

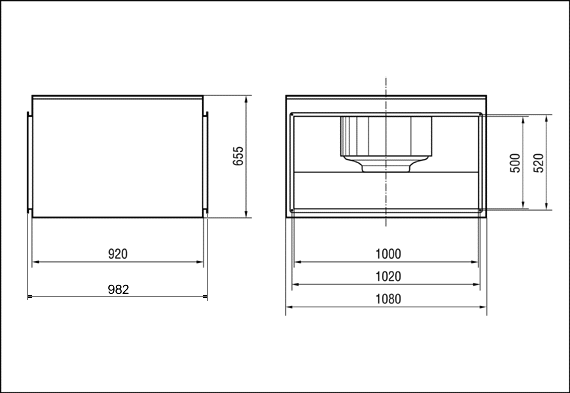

Výkres

DSK 56/4 - Výkres [mm]

Technické údaje

DSK 56/4 - Technické údaje

Typ DSK 56/4
Průtok 10.220 m³/h
Počet otáček 1.365 1/min
Lze regulovat
Napájecí napětí 400 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 2.010 W
IMax 4,8 A
Druh krytí IP 44
Tepelná třída F
Síťový přívod 5 x 1,5 mm²
Umístění Kanál
Montážní poloha svisle / vodorovně
Materiál pouzdra Ocelový plech, pozinkovaný
Hmotnost 110 kg
Hmotnost s obalem 110 kg
Výkyvný
Ventilátor výklopný
Rozměr kanálu 1.000 mm x 500 mm
Šířka 982 mm
Výška 520 mm
Hloubka 1.080 mm
Šířka s obalem 982 mm
Výška s obalem 520 mm
Hloubka s obalem 1.080 mm
Teplota média při IMax -20 °C až 50 °C
Balení 1 kus
Sortiment D
GTIN (EAN) 4012799866480
Typové číslo 0086.0648



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, S5 (dB(A))

42

53

52

57

52

52

44

35

58

LWA5, S5 (dB(A))

70

74

70

67

65

60

55

77

LWA5, S4 (dB(A))

73

68

66

64

62

57

53

75

LWA5, S3 (dB(A))

70

61

61

60

57

53

49

72

LWA5, S2 (dB(A))

62

56

55

54

51

49

42

64

LWA5, S1 (dB(A))

46

43

44

43

45

37

24

52

LWA6, S5 (dB(A))

77

84

82

82

77

72

65

88

LWA6, S4 (dB(A))

78

79

79

79

74

69

63

85

LWA6, S3 (dB(A))

73

73

75

75

69

65

59

81

LWA6, S2 (dB(A))

62

68

68

68

63

59

52

74

LWA6, S1 (dB(A))

50

54

55

56

56

49

32

62

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Typový popis

Výrobek-popis

DSK 56/4

Krátká informace

Odhlučněný radiální kanálový ventilátor, třífázový, rozměr kanálu 1000 x 500

Typový popis

Parametry

  • Instalace do pravoúhlého vzduchového kanálu.
  • Se zvukově izolační minerální vatou kašírovanou skelným hedvábím pro zvýšené nároky na nízný hluk.
  • Nenáročné na prostor díky kompaktním rozměrům.
  • Příruby na sací i výtlačné straně. Vyjímka: DSK 31/4 bez přírub, pro montáž nástavných dílů jsou závitové zdířky umístěny přímo na pouzdru.
  • Radiální oběžné kolo s dozadu zahnutými lopatkami.
  • Staticky a dynamicky vyváženo, ISO1940.
  • Pro zamezení přenosu chvění do kanálového systému použít elastické manžety ELP.

Směr proudění

  • Směry proudění a otáčení jsou vyznačeny šipkami na pouzdru ventilátoru.

Motor

  • Motor pro trvalý provoz.
  • Lze regulovat otáčky frekvenčním měničem MFU nebo transformátorem.
  • Robustní motor s kuličkovým ložiskem, bezúdržbový.
  • Sériově s ochranou proti přehřátí.
  • Připojení je beznapěťově vyvedeno na svorkovnici a musí být dále vedeno na motorovou ochranu MV 25 nebo do obvodu cívky stykače.

Montážní pokyny

  • Lze instalovat v libovolné poloze.

Obsah

Schéma zapojení

DSK 56/4 - Schéma zapojení

S - Ovládací okruh

X - Můstek pro vyšší otáčky

Y - Můstek pro nižší otáčky

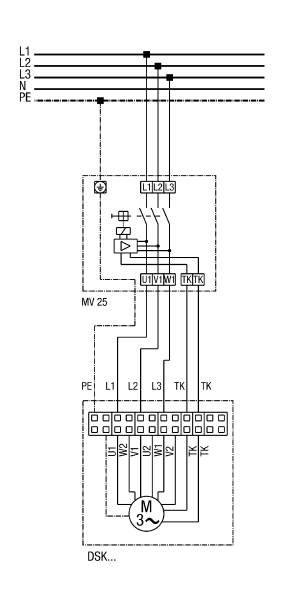

DSK s ochranou motoru MV 25

U1 - hnědá

W2 - oranžová

V1 - šedá

U2 - červená

W1 - černá

V2 - šedá

TK - bílá
