Quickbox

DSQ 31/4 K

Již nelze dodat
Typové číslo: 0080.0075
Výrobce: MAICO
Odhlučněný radiální ventilátor v pro vysoké teploty, třífázový, DN 315
Příklady použití: Vysoké teploty do 180°C, Odsávání pracoviště, Strojní odsávání
Údaje k produktu
DSQ 31/4 K IM0013307.PNG Odhlučněný radiální ventilátor v pro vysoké teploty, třífázový, DN 315

Charakteristika

DSQ 31/4 K - Charakteristika

Výkres

DSQ 31/4 K - Výkres [mm]

Technické údaje

DSQ 31/4 K - Technické údaje

Typ DSQ 31/4 K
Průtok 2.000 m³/h
Lze regulovat
Druh napětí Třífázový proud
Napájecí napětí 400 V
Kmitočet sítě 50 Hz
Jmenovitý výkon 120 W
PMax 120 W
IJmen 0,6 A
IMax 0,6 A
Druh krytí IP 55
Tepelná třída F
Síťový přívod 5 x 1,5 mm²
Montážní poloha svisle / vodorovně
Materiál pouzdra Ocelový plech, pozinkovaný
Hmotnost 33,2 kg
Hmotnost s obalem 37 kg
Ventilátor výklopný
Jmenovitá světlost 315 mm
Šířka 500 mm
Výška 600 mm
Hloubka 555 mm
Šířka s obalem 835 mm
Výška s obalem 690 mm
Hloubka s obalem 835 mm
Teplota média při jmenovitém proudu 180 °C
Teplota média při IMax 180 °C
Akustický tlak 43 dB(A) / Odstup 3 m, volné pole
Balení 1 kus
Sortiment C
GTIN (EAN) 4012799800750
Typové číslo 0080.0075



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, vysoký (dB(A))

55

49

45

44

37

34

30

53

LWA5, vysoký (dB(A))

61

59

61

60

57

51

45

67

LWA6, vysoký (dB(A))

55

63

66

60

57

54

43

69

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

Příslušenství

DSQ 31/4 K - Příslušenství

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Spojovací manžeta ELR 31 0092.0114 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Typový popis

Výrobek-popis

DSQ 31/4 K

Krátká informace

Odhlučněný radiální ventilátor v pro vysoké teploty, třífázový, DN 315

Typový popis

Provedení

  • 400 V-provedení (3+PE).
  • Lze regulovat otáčky frekvenčním měničem MFU nebo transformátorem.
  • Ochranu proti přetížení motoru nutno zajistit předem, je povinná.

Parametry

  • Boční stěna s výtlačným hrdlem může být instalována v 3 různých směrech. Vysoká variabilita při montáži zvláště v nevýhodných prostorových podmínkách.
  • Kompaktní rozměry.
  • Motor je umístěn mimo proud vzduchu.
  • Velmi tichý provoz díky vynikajícímu odhlučnění.
  • Oběžné kolo s dozadu zahnutými lopatkami. To zajišťuje optimální účinnost a nízké náklady na provoz.
  • Druh krytí IP 55.

Montážní pokyny

  • Montáž uvnitř budovy.
  • Předinstalovaná montážní patka.
  • Postranice se sacím hrdlem je napevno. Postranici s výfukovým otvorem lze přizpůsobit rozličným montážním situacím.
  • Stěnu přístroje lze jednoduše demontovat.

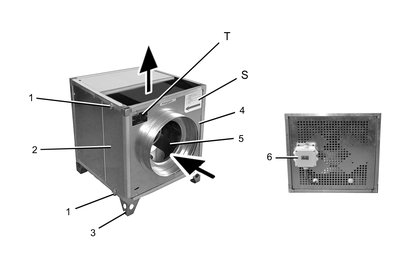

  1. Uzávěr
  2. Postranice, lze odebrat
  3. Patka
  4. Sací hrdlo
  5. Oběžné kolo
  6. Svorkovnice

S štítek s upozorněním o smyslu otáčení

T typový štítek

Elektrické připojení

  • Připojení ve vně umístěné svorkovnici.

Obsah

Schéma zapojení

DSQ 31/4 K - Schéma zapojení
