Centrální ventilační přístroj

WR 400

Již nelze dodat
Typové číslo: 0095.0079
Výrobce: MAICO
Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC... více info
Příklady použití: Kancelář, Čekárna , Rodinný dům, Pasivní dům
Údaje k produktu
WR 400 IM0014363.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 400 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX
WR 400 IM0007254.PNG Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 400 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX

Charakteristika

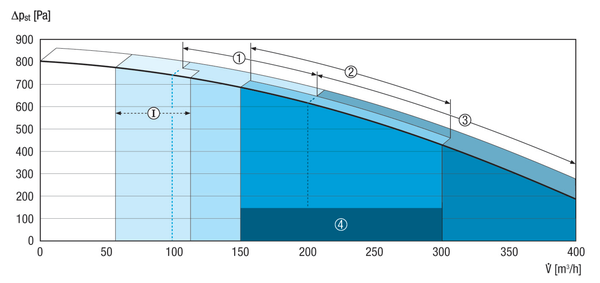

WR 400 - Charakteristika WR 400

I = Intervalový/ prázdninový provoz, ochrana proti vlhkosti

  1. Snížené větrání
  2. Jmenovité větrání
  3. Intenzivní / párty provoz
  4. Doporučená oblast návrhu

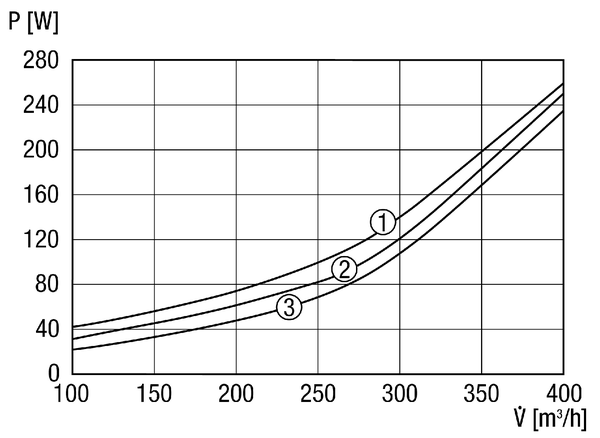

WR 400 - Charakteristika výkon - průtok

  1. Při protitlaku 150 Pa
  2. Při protitlaku 100 Pa
  3. Při protitlaku 50 Pa

WR 400 - Charakteristika Větrání proti vlhkosti

Periodické spínání stupně 1

Časový náběh 17 min

Časový doběh 13 min

WR 400 - Charakteristika Větrání proti vlhkosti

Periodické spínání stupně 1

Časový náběh 17 min

Časový doběh 13 min

Výkres

WR 400 - Výkres [mm]

  1. Odpadní vzduch DN 160
  2. Přívod DN 160
  3. Odvod DN 160
  4. Venkovní vzduch DN 160
  5. El. připojení
  6. Odvod kondenzátu

Technické údaje

WR 400 - Technické údaje

Typ WR 400
Počet výkonových stupňů 4
Průtok 100 m³/h - 400 m³/h
Konstantní průtok ano
Lze regulovat
Druh napětí Jednofázový proud
Napájecí napětí 230 V
Kmitočet sítě 50 Hz / 60 Hz
Příkon 37 W - 236 W / Při protitlaku 100 Pa
IMax 2,5 A
Druh krytí IP 00
Schváleno DIBT. ano
PHI-certifikace ano
Umístění Sklep / Skladiště / Podkroví / Hospodářský prostor / Kotelna
Druh systému centrální
Materiál pouzdra Ocelový plech, práškový nástřik
Materiál výměníku Hliník
Materiál vnitřního obložení Umělá hmota
Barva světle šedá
Hmotnost 46,5 kg
Hmotnost s obalem 54,465 kg
Třída filtru G4 / F7
Připojovací průměr 160 mm
Připojovací průměr odvodu kondenzátu 3/4" hadicové připojení
Šířka 786 mm
Výška 825 mm
Hloubka 500 mm
Šířka s obalem 810 mm
Výška s obalem 960 mm
Hloubka s obalem 520 mm
Stupeň tepelné dispozice 90 %
Druh tepelného výměníku Křížový protiproud
Obchvat externí
Registr předehřevu externí
Entalpický výměník tepla ne
Zapojení s ochranou proti zámrzu ano
Letní provoz Odvod s RLS D1 WR
Hlídání filtru časově závislý
Regulace vlhkosti volitelně s HY 5, HY 5 I, HY 10 AP, HY 10 UP
Regulace CO2 (volitelná) SKD
Regulace kvality vzduchu (volitelně) EAQ 10/2
Připojení ke KNX (volitelně) (připravit)
MODBUS-rozhraní ne
Ovládací díl součástí dodávky RLS 1 WR
Ovládací díl (volitelně) RLS D1 WR
FM ovládání (volitelně) XE 1, XS 1
FM integrace EnOcean (volitelně) ne
Mobilní ovládání ne
Hladina akustického tlaku pro pouzdro 44 dB(A) / 45 dB(A) / 49 dB(A) / Odstup 1 m, hluková pohltivost 10 m²
Číslo schválení Z-51.3-218
Balení 1 kus
Sortiment K
GTIN (EAN) 4012799950790
Typové číslo 0095.0079



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Celkem

LWA2, Stupeň 1 (dB(A))

26

36

38

39

41

36

26

11

46

LWA5, Stupeň 1 (dB(A))

28

38

34

37

42

36

28

14

46

LWA6, Stupeň 1 (dB(A))

26

39

34

43

44

38

29

14

48

LWA2, Stupeň 2 (dB(A))

25

37

39

40

43

39

28

14

47

LWA5, Stupeň 2 (dB(A))

27

39

35

38

43

38

29

16

47

LWA6, Stupeň 2 (dB(A))

26

41

35

45

45

40

32

17

50

LWA2, Stupeň 3 (dB(A))

28

40

42

44

46

44

33

21

51

LWA5, Stupeň 3 (dB(A))

31

41

40

42

47

43

35

22

50

LWA6, Stupeň 3 (dB(A))

29

42

38

47

48

45

36

21

53

LWA2= akustický výkon v dB pro pouzdro.

LWA5= akustický výkon v dB pro volné sání.

LWA6= akustický výkon v dB pro volný výtlak.

LWA5, LWA6 = uváděný akustický výkon ve volném prostoru. Měřený v následujícím provozním bodu na hrdle směřujícím k prostoru. LWA5 hrdlo odvodu, LWA6 hrdlo přívodu.

Provozní bod stupeň 1: Průtok vzduchu 150 m³/h a externí tlak 100 Pa

Provozní bod stupeň 2: Průtok vzduchu 200 m³/h a externí tlak 100 Pa

Provozní bod stupeň 3: Průtok vzduchu 300 m³/h a externí tlak 100 Pa

Příslušenství / Náhradní díly

WR 400 - Příslušenství / Náhradní díly

Speciální příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Náhradní filtr WSF 300-400 0093.0898 na vyžádání
  • Na lístek s poznámkami
Náhradní filtr WSG 300-400 0093.0897 na vyžádání
  • Na lístek s poznámkami
Řízení přívodu vzduchu RLS 1 WR 0157.0809 na vyžádání
  • Na lístek s poznámkami
Řízení přívodu vzduchu RLS D1 WR Výběhový typ 0157.0828 na vyžádání
  • Na lístek s poznámkami
Obchvat pro tepelný výměník WRBY 300-400 Již nelze dodat 0093.0899 na vyžádání
  • Na lístek s poznámkami
Stěnový držák WRK 300-400 Již nelze dodat 0018.0493 na vyžádání
  • Na lístek s poznámkami
Letní kazeta WRSK 300-400 Již nelze dodat 0095.0152 na vyžádání
  • Na lístek s poznámkami

Obecné příslušenství

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
MAICOTherm-systém tepelně izolovaného vzduchového potrubí Systém tepelně izolovaných ventilačních trubek MAICOTherm MT - - -
Uzavírací klapka AS 20 0151.0330 na vyžádání
  • Na lístek s poznámkami
Venkovní mřížka MGR 160 alu 0078.0036 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 16E 0152.0077 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 16W 0152.0078 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 20E 0152.0081 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro venkovní vzduch KW-AL 20W 0152.0082 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 16E 0152.0079 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 16W 0152.0080 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 20E 0152.0083 na vyžádání
  • Na lístek s poznámkami
Stěnové hrdlo pro odpadní vzduch KW-FL 20W 0152.0084 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 16 L 0152.0061 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 16 R 0152.0060 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 20 L 0152.0063 na vyžádání
  • Na lístek s poznámkami
Kombi-stěnová hrdla KWH 20 R 0152.0062 na vyžádání
  • Na lístek s poznámkami
Střešní výústka DF 160 S 0092.0375 na vyžádání
  • Na lístek s poznámkami
Střešní taška DP 160 SB 0092.0380 na vyžádání
  • Na lístek s poznámkami
Střešní taška DP 160 A 0092.0383 na vyžádání
  • Na lístek s poznámkami
Upevňovací příchytka BS 160 0092.0360 na vyžádání
  • Na lístek s poznámkami
Protidešťová mřížka RG 160 0151.0281 na vyžádání
  • Na lístek s poznámkami
Nerezový talířový ventil TM-V2A 10 0151.0374 na vyžádání
  • Na lístek s poznámkami
Nerezový talířový ventil TM-V2A 12 0151.0375 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFA 10 0151.0369 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFA 12 0151.0370 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFZ 10 0151.0364 na vyžádání
  • Na lístek s poznámkami
Talířový ventil, kovový TFZ 12 0151.0365 na vyžádání
  • Na lístek s poznámkami
Instalační rám pro TFA/TFZ EBR-D 10 0092.0493 na vyžádání
  • Na lístek s poznámkami
Instalační rám pro TFA/TFZ EBR-D 12 0092.0494 na vyžádání
  • Na lístek s poznámkami
Přívodní ventil ZWVQ 10 0152.0064 na vyžádání
  • Na lístek s poznámkami
Přívodní ventil ZWVQ 12 0152.0065 na vyžádání
  • Na lístek s poznámkami
Tlumič hluku SB 12/16 0059.0995 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 10 Zbylé položky 0092.0311 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 12 Zbylé položky 0092.0312 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 16/50 Výběhový typ 0092.0324 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 8-1 0092.0591 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 10-1 0092.0592 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 12-1 0092.0593 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 16-1 0092.0595 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 16/50-1 0092.0603 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 8 0044.0213 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 10 0044.0214 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 12 0044.0215 na vyžádání
  • Na lístek s poznámkami
Vsuvný tlumič hluku SDE 16 0044.0216 na vyžádání
  • Na lístek s poznámkami
Elektrický ohřívač vzduchu ERH 16-2 0082.0102 na vyžádání
  • Na lístek s poznámkami
Vodní ohřívače vzduchu WRH 16-2 0082.0118 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFE 16-4 0149.0077 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFE 16-7 0149.0052 na vyžádání
  • Na lístek s poznámkami
Termostat TH 10 0157.0764 na vyžádání
  • Na lístek s poznámkami
Kanálové čidlo FL 30 P 0157.0780 na vyžádání
  • Na lístek s poznámkami
Prostorové čidlo FR 30 P 0157.0781 na vyžádání
  • Na lístek s poznámkami
Hlídač proudění vzduchu LW 9 0157.0779 na vyžádání
  • Na lístek s poznámkami
CO2-čidlo SKD 0157.0345 na vyžádání
  • Na lístek s poznámkami
Tepelně izolovaný oblouk s dlouhým ramenem ABLS 160 Již nelze dodat 0058.0048 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 8 Již nelze dodat 0092.0310 na vyžádání
  • Na lístek s poznámkami
Potrubní tlumič hluku RSR 16 Již nelze dodat 0092.0314 na vyžádání
  • Na lístek s poznámkami
FM-spínač XS 1 Již nelze dodat 0157.0344 na vyžádání
  • Na lístek s poznámkami
FM-přijímač XE 1 Již nelze dodat 0157.0343 na vyžádání
  • Na lístek s poznámkami
Nerezová vzduchová hlavice LH-V2A 16 Již nelze dodat 0151.0380 na vyžádání
  • Na lístek s poznámkami
Vzduchový filtr TFE 16-5 Již nelze dodat 0149.0061 na vyžádání
  • Na lístek s poznámkami
Systém regulace teploty ETL 16 P Již nelze dodat 0157.0824 na vyžádání
  • Na lístek s poznámkami
Regulátor kvality vzduchu EAQ 10/2 Již nelze dodat 0157.0834 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 5 Již nelze dodat 0157.0123 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 5 I Již nelze dodat 0157.0125 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 10 AP Již nelze dodat 0157.0358 na vyžádání
  • Na lístek s poznámkami
Hygrostat HY 10 UP Již nelze dodat 0157.0357 na vyžádání
  • Na lístek s poznámkami

Náhradní díly

Typ výrobku Jméno Typ.č. Cena*(EUR) Akce
Deska PL WRWSRB 2 E101.1352.0005 na vyžádání
  • Na lístek s poznámkami
Čidlo teploty TF WRWSRB 2 E157.1083.0000 na vyžádání
  • Na lístek s poznámkami
Dveřní kontakt TS 1 E157.1150.0000 na vyžádání
  • Na lístek s poznámkami

Typový popis

Výrobek-popis

WR 400

Krátká informace

Centrální ventilační přístroj s vysoce efektivním ziskem zpětného tepla přes křížový protiproudý výměník, EC motory s konstantní regulací průtoků, intervalový provoz, 80 - 400 m³/h, 4 x DN 160, včetně regulace RLS 1 WR, schválení DIBT a pro pasivní domy, lze připojit ke KNX

Typový popis

Parametry

  • Velmi úsporný díky stejnosměrným motorům s EC technologií.
  • S automatickou regulací konstantního průtoku vzduchu.
  • Pouzdro- ocelový plech, práškový nástřik.
  • Barva perlově šedá.
  • Vnitřní vyložení teplotně odolnou umělou hmotou (EPP), nehygroskopickou.
  • Jednoduchá výměna filtru bez nářadí.
  • 2 x G4-, 1 x F7-filtr.
  • 4 hrdla DN 160 s gumovým těsněním. Pro přímé připojení potrubních tlumičů hluku.
  • Letní kazeta (obchvat) jako příslušenství.
  • DIBT osvědčení a PH certifikace.
  • Je možné připojení k systému KNX.

Ovládací díl

  • Ovládací díl RLS 1 WR je sériově obsažen v dodávce.
  • Hlášení pro výměnu filtru.
  • Nastavení 4 stupňů ventilace pomocí tlačítka.
  • Ukazatel poruch.
  • Další ovládací díly mohou být připojeny paralelně.

Výměník tepla

  • Křížový protiproudý výměník tepla z hliníku.
  • Tepelný výměník lze vyjmout po odšroubování předního krytu.
  • Jednoduché čištění výměníku tepla vodou.

Ochrana proti zamrznutí

  • Ochrana proti zamrznutí slouží z zamezení námrazy ve výměníku tepla.
  • Ochrana proti zamrznutí při nízké teplotě odpadního vzduchu automaticky vypíná a zapíná ventilátor přívodního vzduchu.
  • Doporučení: Přístroje se zpětným získáváním tepla kombinovat se zemním výměníkem tepla.

Energeticky úsporné ventilátory

  • 2 radiální stejnosměrné ventilátory, dopředu zahnuté lopatky. V přívodním resp. odvodním vzduchu.
  • 4 stupně větrání:
    • I = Intervalový/ prázdninový provoz, ochrana proti vlhkosti
    • 1 = snížené větrání
    • 2 = jmenovité větrání
    • 3 = intenzívní/párty provoz
  • Průtok vzduchu lze plynule nastavit.
  • Lze jednoduše vyměnit 300-ové ventilátory za 400-ové ventilátory.

Montážní pokyny

  • Nohy pro postavení.
  • Je nutná montáž na zeď nebo na podestu pro zajištění přístupu k vývodu kondenzátu.
  • Víka pouzdra lze odšroubovat.
  • Z obou vzduchových stran doporučen tlumič hluku.

Elektrické připojení

  • Připraveno k provozu.
  • Připraveno pro připojení senzorů.
  • Bezpotenciální kontakt např. pro indikaci provozu.
  • Je možné centrální napojení na KNX/EIB-bus.

Odtok kondenzátu

  • Odvod kondenzátu je realizován ve dně zařízení. Vývod kondenzátu (½"-vnitřní závit) pro připojení pachového uzávěru (sifonu).
  • Stabilní vana kondenzátu.

Funkce plus (letní provoz)

  • V provozu ECO běží pouze odvodní ventilátor, tzn. úspora ca. 50% příkonu. Toto obsahuje digitální regulace RLS D1 WR.

Obsah

Schéma zapojení

WR 400 - Schéma zapojení

Větrací systém WR 300, WR 400 s vícero regulacemi ovzduší RLS 1 WR

A - větrací přístroj WR 300, WR 400

A1 - řídící deska

B1 - ovládací díl (1) RLS 1 WR

B2 - ovládací díl (2) RLS 1 WR

K ventilačnímu zařízení lze připojit maximálně 5 ovládacích dílů (regulátorů ovzduší) RLS1WR. (Pouze pokud není připojen žádný CO2 senzor).

Ventilační přístroj je pro připojení ovládacího dílu RLS 1 WR z výroby připraven tak, že můstek 8 na řídící desce A1 je přemostěn.

W1 - připojovací kabel 230 VAC

W2 - řídící vedení pro ovládací díl

V - rozvaděč (nutno zajistit)



Větrací přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR a senzorem CO2

A - Ventilační přístroj WR300, WR400

A1 - řídící deska

CO2 - CO2-Sensor SKD (příslušenství)

W1 - připojovací kabel 230 VAC

W2 - řídící vedení pro regulaci ovzduší

W3' - kabel pro externí senzor CO2 (není v dodávce). Připojení k ventilačnímu přístroji na svorky "CO2" a "OT" na řídící desce A1. Senzor CO2 ve ventilačním přístroji musí být odpojen, k tomu slouží propojka můstku 10 (CO2) na řídící desce A1.



Ventilační přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR a hlídačem rozdílu tlaku

Hlídač rozdílu tlaku P je bezpečnostní zařízení které umožňuje současný provoz větracího zařízení ve spojení s ohništi závislými na přísunu prostorového vzduchu. Hlídač rozdílu tlaku zabraňuje tomu, aby ventilační přístroj připojený k tomuto bezpečnostnímu zařízení pokračoval v provozu, když tlak vzduchu v obytném prostoru poklesne oproti venkovnímu tlaku. Při podtlaku se otevře bezpotenciálový reléový kontakt v hlídači rozdílu tlaku, ventilátory ve ventilačním zařízení se zastaví a ovládací díl RLS1WR je zablokován, dokud se reléový kontakt v hlídači rozdílu tlaku opět neuzavře a znovu nespustí ventilátory.

Reléový kontakt je proto připojen do série k napájecímu napětí ventilátorů.

Při výběru hlídače rozdílu tlaku je potřeba zohlednit technická data spínacího výstupu (bezpotenciálový reléový kontakt). Min. spínací výkon: 230VAC, 2A.

A - větrací přístroj WR 300, WR 400

A1 - řídící deska

B1 - regulátor ovzduší RLS 1 WR

P - hlídač rozdílu tlaku s bezpotenciálovým reléovým kontaktem (není v dodávce)

k - výstup spínače, bezpotenciálový kontakt

W3" - připojovací kabel pro hlídač rozdílu tlaku (není v dodávce)

Propojení hlídače rozdílu tlaku a ventilačního přístroje se provádí kabelem W3". Bezpotenciálový reléový kontakt k hlídače rozdílu tlaku P bude k řídící desce A2 na svorky "N" a "N-" připojen. Předtím musí být odstraněn nástrčný můstek na svorkách "N" und "N-" řídící desky.



Ventilační přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR a hygrostatem

Připojení hygrostatu s bezpotenciálovým kontaktem. Pokud při prostorové vlhkosti sepne bezpotenciálový kontakt v hygrostatu, pak bude ventilační přístroj z nastaveného výkonového stupně přepnut na stupeň LS3. Pokud prostorová vlhkost poklesne (kontakt hygrostatu se otevře), přepne ventilační přístroj zpět na původně nastavený výkonový stupeň.

A - větrací přístroj WR 300, WR 400

A1 - řídící deska: Můstek 10 (CO2) otevřen.

B1 - regulátor ovzduší RLS 1 WR

r.F. - hygrostat HY5 nebo HY5I, viz příslušenství

Ventilační přístroj je z výroby nastaven pro připojení hygrostatu s bezpotenciálovým kontaktem tak, že můstek 10 na řídící desce A2 je otevřen.

W3' - kabel pro externí hygrostat (není v dodávce).

Připojení na řídící desku A2 ke svorkám "CO2"

viz ilustrace.



Větrací přístroj WR 300, WR 400 s regulací ovzduší RLS 1 WR

A - větrací přístroj WR 300, WR 400

ABL - odvod

A1 - řídící deska

B - ovládací díl RLS 1 WR

BA - provozní ukazatel

M1 - přívodní ventilátor

M2 - odvodní ventilátor

N - síť

S - dveřní spínač / uvedení v činnost přední deskou

S1 [modrá] - regulační potenciometr-přívod vzduchu stupeň 1

S2 [modrá] - regulační potenciometr-přívod vzduchu stupeň 2

S3 [modrá] - regulační potenciometr-přívod vzduchu stupeň 3

S1 [červená] - regulační potenciometr-odvod vzduchu stupeň 1

S2 [červená] - regulační potenciometr-odvod vzduchu stupeň 2

S3 [červená] - regulační potenciometr-odvod vzduchu stupeň 3

Tmin - ochrana proti zámrzu -sonda

W1 - připojovací kabel 230VAC

W2 - řídící vedení pro ovládací díl

ZUL - přívod

Nastavení můstků:

J 1-3 - typ přístroje, 001=WR 300 / 010=WR 400

J 4-5 - teplota ochrany proti zámrzu

J 6 - bez funkce

J 7 - časové omezení (60 min) LS 3 je aktivován

J 8 - ovládací díl RLS 1 WR je vybrán

J 9 - vyřazení funkce vypnutí na ovládacím dílu RLS 1 WR

J 10 - 0-10V vstup pro CO2-senzor blokován

Další možnosti připojení:

W3 / W3' - připojení kabelu pro externí CO2-senzor, hygrostat nebo externí ukazatel stavu.

CO2-čidlo: SKD Hygrostat:HY5 / HY5I

k1 - bezpoptenciálový reléový kontakt (max.3A / 250V, 2A / 30 VDC). Kontakt je uzavřen, pokud větrací přístroj běží.



Větrací přístroj WR 300, WR 400 s regulací ovzduší RLS 2 F

A - větrací přístroj WR 300, WR 400

ABL - odvod

A1 - řídící deska

B - ovládací díl RLS 1 WR

BA - provozní ukazatel

M1 - přívodní ventilátor

M2 - odvodní ventilátor

N - síť

S - dveřní spínač / uvedení v činnost přední deskou

S1 [modrá] - regulační potenciometr-přívod vzduchu stupeň 1

S2 [modrá] - regulační potenciometr-přívod vzduchu stupeň 2

S3 [modrá] - regulační potenciometr-přívod vzduchu stupeň 3

S1 [červená] - regulační potenciometr-odvod vzduchu stupeň 1

S2 [červená] - regulační potenciometr-odvod vzduchu stupeň 2

S3 [červená] - regulační potenciometr-odvod vzduchu stupeň 3

Tmin - ochrana proti zámrzu -sonda

W1 - připojovací kabel 230 VAC

W2 - řídící vedení pro ovládací díl

ZUL - přívod

* - Hnědé a bílé žíly nejsou potřeba. Toto izolovat!

Nastavení můstků:

J 1-3 - typ přístroje, 001=WR 300 / 010=WR 400

J 4-5 - teplota ochrany proti zámrzu

J 6 - bez funkce

J 7 - při použití ovládacího dílu RLS 2 F - žádná funkce

J 8 - ovládací díl RLS 1 WR je vybrán

J 9 - při použití ovládacího dílu RLS 2 F - žádná funkce

J 10 - 0-10V vstup pro CO2-senzor blokován

Další možnosti připojení:

W3 / W3' - připojení kabelu pro externí CO2-senzor, hygrostat nebo externí ukazatel stavu.

CO2-čidlo: SKD Hygrostat: HY 5 / HY 5 I

k1 - bezpoptenciálový reléový kontakt (max.3A / 250V, 2A / 30 VDC). Kontakt je uzavřen, pokud větrací přístroj běží.



Schéma zapojení WR 300 / WR 400 s regulací ovzduší RLS D1 WR (funkce PLUS)

A - ventilační přístroj WR 300 / WR 400 nebo RB 300 / RB 400

A1 - elektronická vložka

A2 - řídící deska

B1 - regulace ovzduší RLS 1 WR nebo RB-ZF4

B - regulace ovzduší RLS D1 WR nebo RB-D1-ZF4

W1 - připojovací kabel 230 V AC

W2 - stíněné řídící vedení (nutno zajistit) pro regulaci ovzduší RLS D1 WR / RB-D1-ZF4. Namísto regulace ovzduší B1 (RLS 1 WR / RB-ZF4) může být také připojena regulace ovzduší B (RLS D1 WR

/ RB-D1-ZF4). Venkovní průměr stíněného vedení 3,2...6,5 mm, např. LIYCY 2 x 0,75 mm².

W2' - řídící vedení (nutno zajistit) pro regulaci ovzduší RLS 1 WR / RB-ZF4. Venkovní průměr řídícího vedení 3,2...6,5 mm, např. LIYCY 6 x 0,34 mm².

S1 - vypínač přístroje

M1 - přívodní ventilátor

M2 - odvodní ventilátor

S - dveřní spínač / uvedení v činnost přední deskou

T-min - teplotní čidlo ochrany proti zamrznutí

S1 [modrá] - regulační potenciometr-přívod vzduchu stupeň 1

S2 [modrá] - regulační potenciometr-přívod vzduchu stupeň 2

S3 [modrá] - regulační potenciometr-přívod vzduchu stupeň 3

S1 [červená] - regulační potenciometr-odvod vzduchu stupeň 1

S2 [červená] - regulační potenciometr-odvod vzduchu stupeň 2

S3 [červená] - regulační potenciometr-odvod vzduchu stupeň 3

Nastavení můstků

J 1-3 - typ přístroje WR 300 (0,0,1) / WR 400 (0,1,0)

J 4-5 - teplota ochrany proti zámrzu

J 6 - bez funkce

J 7 - časové omezení (60 min) LS3 je aktivován

J 8 - výběr ovládacího dílu RLS 1 WR resp. RLS D1 WR

J 9 - ochrana před vlhkem je v poloze VYP(AUS) blokována. Ovladač: Poloha VYP(AUS) (standby) je

uvolněna

J 10 - blokace 0-10V vstupu pro senzor CO2

Další možnosti připojení

W3 - připojovací vedení pro externí ukazatel stavu (není v dodávce).

k1 - bezpotenciálový reléový kontakt (max. 3A / 250VAC, 2A / 30VDC). Kontakt k1 je uzavřen, pokud ventilační přístroj běží.

W4 - připojovací kabel pro externí CO2-/VOC- čidlo nebo externí hygrostat (není v dodávce). Hygrostat s bezpotenciálovým kontaktem.

W5 - připojovací kabel pro externí hlídač rozdílu tlaku (není v dodávce). Hlídač rozdílu tlaku s bezpotenciálovým reléovým kontaktem. Minimální zatížení reléového kontaktu: 230 VAC/2A. Můstek J1 na řídící desce A2 odstranit.



Předchůdce - následník

Lístek s poznámkami
Poptávka
Porovnání produktů
Poznámkový lístek Vám nabízí možnost centrálně shromažďovat požadované produkty. Poznámkový lístek může být libovolně měněn. Můžete měnit množství a pozici výrobku, vracet se ke stránkám výrobků, stahovat produktové datové listy, rušit pozice nebo označovat produkty jako volitelné (alternativní). Poznámkový lístek může být uložen na lokálním počítači a využit později k provedení dalších změn. S dokončeným poznámkovým lístkem můžete stáhnout výpisy se specifikacemi všech uložených výrobků, vystavit poptávku nebo porovnat výrobky.
Třídit Typ výrobku Jméno Typ.č. PDF Sortiment Ceníková cena* (EUR) Množství Volitelné Celková hodnota brutto (EUR)
Na poznámkovém lístku se nenacházejí žádné výrobky
Uložit poznámkový lístek na lokální PC (download)
Naplnit poznámkový lístek z lokálního PC (upload)

Na těchto webových stránkách jsou implementovány technologie jako cookies nebo analýzy chování uživatele (targeting a tracking) pro zajištění služeb spojených se zpracováním osobních údajů – např. IP adresy nebo informací z prohlížeče. Tyto služby slouží pro kontinuální zlepšování našich stránek a perzonalizaci obsahů, které odpovídají vašim individuálním zájmům. Vy máte samozřejmě možnost prostředníctvím vlastního nastavení toto používání ovlivnit.Vaše příslušná nastavení jsou pak uložena do výběrového cookie. S výjimkou výše uvedených výběrových cookies budou technicky nepodstatné cookies a analýzy používány pouze v případě, pokud je povolíte kliknutím na volbu „Akceptovat vše a zavřít“. Detaily a možnosti k individualizaci vašeho svolení naleznete v nastavení ochrany dat.

Zde můžete zvolit různé kategorie služeb nebo cookies. Aktivací odpovídajících zaškrtávacích políček „Statistika & analýza“ a potvrzením „Uložit nastavení“ můžete informovat o svolení k použití služeb pro účely perzonifikace. V „Nastavení ochrany dat“ na dolním konci webové stránky můžete vaše svolení a nastavení jednotlivých služeb vždy s účinností do budoucna odvolávat nebo měnit.

Nutné cookies jsou pro provoz webových stránek nezbytné. Bez těchto cookies by webové stránky nefungovali korektně.

Tyto cookies a služby pořizují a zpracovávají data pro statistické a analytické účely a pomáhají tím vylepšovat a přizpůsobovat webové stránky potřebám uživatelů. K tomu jsou využity funkce Google Analytics a Google Adwords Conversation. Podrobný popis naleznete v našem prohlášení o ochraně dat.

Uložit nastavení Akceptovat vše a zavřít Nastavení ochrany dat
