Passage de plafond/mur
DWD 12
NouveautéPassage de plafond/mur pour un montage facile des soupapes à clapet dans les faux plafonds, mais également... plus d'informations
Fiche de données produit
Courbe caractéristique
Dessin coté

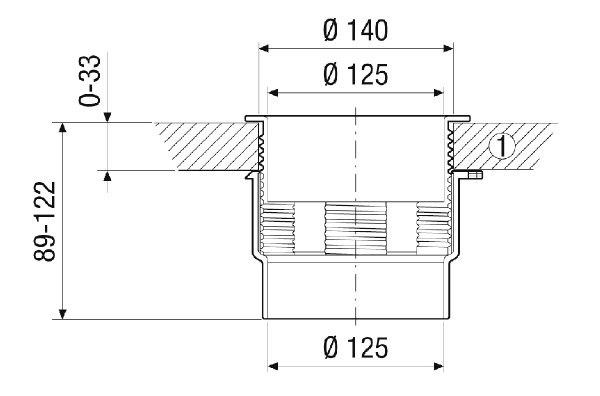

DWD 12 - Dessin coté [mm]
- plafond
Caractéristiques techniques
DWD 12 - Caractéristiques techniques
Accessoires de
DWD 12 - Accessoires de
Fait partie des accessoires généraux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Bouche d'extraction-insufflation, matière plastique | TK 12 | 0151.0198 | sur demande | |
| Bouche d'extraction-insufflation, acier inoxydable | TM-V2A 12 | 0151.0375 | sur demande | |
| Bouche d'extraction-insufflation, métal | TFA 12 | 0151.0412 | sur demande | |
| Bouche d'extraction-insufflation, métal | TFZ 12 | 0151.0417 | sur demande |
Description du produit
Description duproduit
description rapide
Passage de plafond/mur pour un montage facile des soupapes à clapet dans les faux plafonds, mais également pour une utilisation universelle, DN 125Description du produit
- Passage de plafond/mur pour un montage facile des soupapes à clapet dans les plafonds suspendus, mais également pour une utilisation universelle.
- Montage sans outil.
- Montage universel dans une plage de serrage de 0 à 33 mm.
Consignes de montage
- Trou avec une scie cloche de 114 mm (DWD 10) / env. 140 mm (DWD 12) de diamètre moyen.
- Visser le filetage et serrer à la main.
- Insertion de la bouche d’extraction-insufflation en plastique et de la gaine d'air correspondant.
Schémas de branchement
DWD 12 - Schémas de branchement
Téléchargements / Vidéos
DWD 12 - Téléchargements / Vidéos
Prédécesseur - Successeur
