Kit d'encastrement

Duo A-SE

N'est plus disponible
Numéro de référence : 0095.0330
Fabricant : MAICO
Kit d'encastrement pour appareil de ventilation décentralisé à récupération de chaleur Duo A, constitué d'un... plus d'informations
Exemples d'utilisation: Toutes pièces jusqu'à 50 m², Pièces individuelles, Chambres d'hôtel, Logement étudiant, Chambre à coucher
Fiche de données produit

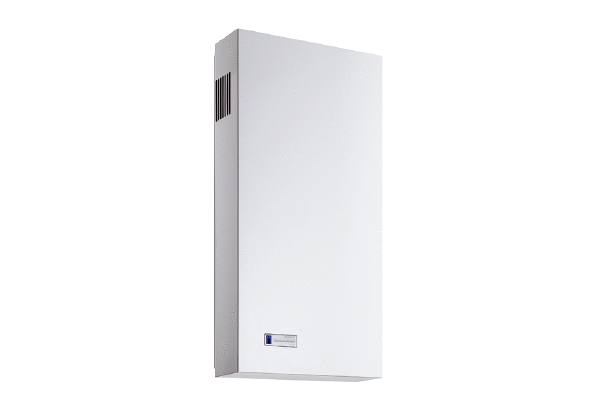

Duo A-SE IM0016829.PNG Kit d'encastrement pour appareil de ventilation décentralisé à récupération de chaleur Duo A, constitué d'un appareil de ventilation avec capot intérieur, d'un échangeur de chaleur enthalpique à contre-courant croisé extrêmement efficace, de ventilateurs EC radiaux pour air extérieur et air rejeté, surveillance de la teneur en humidité, détecteur de qualité d'air et 2 filtres ISO Coarse 45 % (G3), plage de débit d'air comprise entre 20 et 60 m³/h, exécution : montage mural, accessoires nécessaires : kit de montage en gros-œuvre Duo A-SR et raccords muraux combinés en acier inoxydable revêtu (Duo KWS E) ou en blanc à revêtement pulvérulent, similaire RAL 9010 (Duo KWS W)

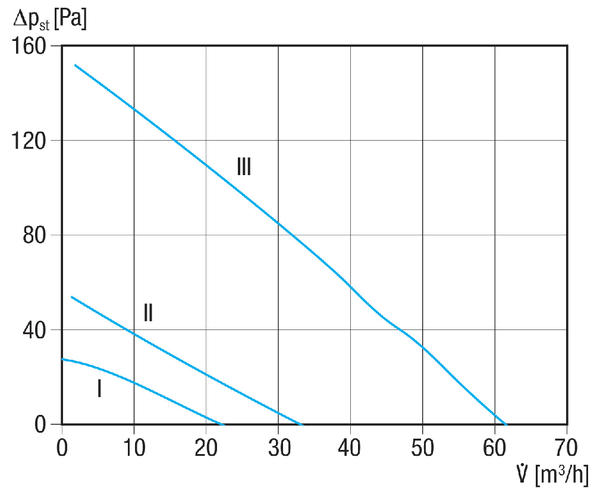

Courbe caractéristique

Duo A-SE - Courbe caractéristique

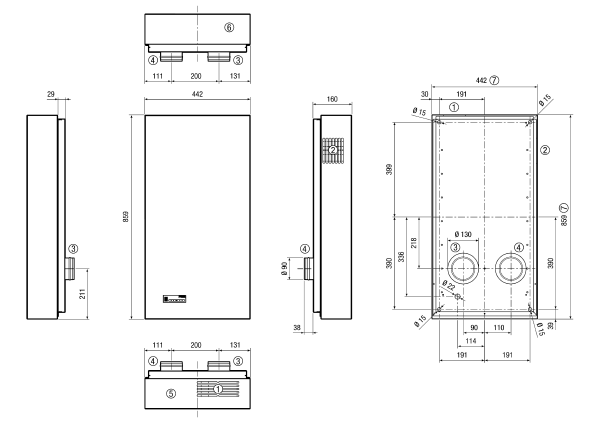

Dessin coté

Duo A-SE - Dessin coté [mm]

  1. Air entrant
  2. Air sortant
  3. Air rejeté
  4. Air extérieur
  5. Vue d'en haut
  6. Vue de dessous
  7. Couvercle d'appareil Dimensions hors tout

Caractéristiques techniques

Duo A-SE - Caractéristiques techniques

Article Duo A-SE
Nombre de niveaux de ventilation 3
Débit d'air 20 m³/h / 30 m³/h / 60 m³/h / avec kit d'installation en gros-œuvre Duo A-SR
SEC average -38,89 kWh/(m²*a)
Classe de rendement énergétique A
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz / 60 Hz
Consommation absorbée maximale 4,2 W / 5,7 W / 16,6 W
Puissance absorbée en mode Veille 1,5 W
IMax 0,2 A
Type de protection IP 00
Fiche de raccordement électrique Borne / Prise mâle
Lieu de montage Mur extérieur
Mode de montage Montage apparent
Type de système décentralisé
Boîtier matériau Tôle d’acier, poudrée
Echangeur de chaleur matériau Matière plastique
Matériau revêtement intérieur Plastique EPP
Couleur blanc, similaire RAL 9010
Poids 21 kg
Poids avec emballage 22 kg
Type de filtre Filtre extérieur et filtre d'air sortant
Classe de filtre ISO Coarse 45 % (G3), optional ISO ePM2,5 ≥ 50 % (M6)
Diamètre de raccordement 90 mm
Largeur 442 mm
Hauteur 859 mm
Profondeur 160 mm
Largeur avec emballage 575 mm
Hauteur avec emballage 975 mm
Profondeur avec emballage 310 mm
Température des fluides à Imax -15 °C jusqu'au 60 °C
Température ambiante 10 °C jusqu'au 40 °C
Taux max. de disponibilité de la chaleur selon DIN EN 13141-7 (A7) 91,4 %
Type de construction de l'échangeur de chaleur Courants croisés enthalpiques
Humidité autorisée dans le local d'installation 70 %
Protection contre le gel oui
Surveillance du filtre à commande temporisée
Niveau de puissance acoustique 30 dB(A) / 33 dB(A) / 42 dB(A) / Distance 1 m, conditions de champ libre
Différence de niveau sonore normalisé pondéré maximale Dn,w 43 dB / mesuré avec raccords muraux combinés, 52 dB mesuré avec élément d'embrasure
Mesure d’affaiblissement acoustique pondérée Rw,R 18 dB / mesuré avec raccords muraux combinés, 27 dB mesuré avec élément d'embrasure
Unité de conditionnement 1 pièce
Gamme K
GTIN (EAN) 4012799953302
Référence 0095.0330

Accessoires

Duo A-SE - Accessoires

Accessoires spécifiques

Description du produit

Description duproduit

Duo A-SE

description rapide

Kit d'encastrement pour appareil de ventilation décentralisé à récupération de chaleur Duo A, constitué d'un appareil de ventilation avec capot intérieur, d'un échangeur de chaleur enthalpique à contre-courant croisé extrêmement efficace, de ventilateurs EC radiaux pour air extérieur et air rejeté, surveillance de la teneur en humidité, détecteur de qualité d'air et 2 filtres ISO Coarse 45 % (G3), plage de débit d'air comprise entre 20 et 60 m³/h, exécution : montage mural, accessoires nécessaires : kit de montage en gros-œuvre Duo A-SR et raccords muraux combinés en acier inoxydable revêtu (Duo KWS E) ou en blanc à revêtement pulvérulent, similaire RAL 9010 (Duo KWS W)

Description du produit

Caractéristiques

  • Kit d'encastrement pour appareil de ventilation décentralisé à récupération de chaleur constitué d'un appareil de ventilation avec capot intérieur, d'un échangeur de chaleur enthalpique à contre-courant croisé extrêmement efficace, de ventilateurs centrifuge EC pour air extérieur et air rejeté, surveillance de la teneur en humidité (kit d'encastrement Duo A-SE / Duo Z-SE), détecteur de qualité d'air (kit d'encastrement Duo A-SE / Duo Z-SE) et 2 filtres ISO Coarse 45 % (G3).
  • Destiné à être utilisé dans des pièces individuelles ou petites unités d'habitation.
  • Ces deux variantes d'appareil permettent aussi bien un montage apparent facile à réaliser avec insufflation d'air pour une pièce (kit d'encastrement Duo A-SE / Duo AO-SE) qu'un montage encastré discret avec une option d'insufflation / évacuation d'air pour une seconde pièce (kit d'encastrement Duo Z-SE / Duo ZO-SE).
  • Boîtier en polypropylène insonorisant (EPP) en tôle à revêtement pulvérulent.
  • Coloris : blanc, similaire RAL 9010.
  • Cache du boîtier esthétique.
  • Unité de commande directement sur l'appareil.
  • 3 niveaux de ventilation.
  • Il n'est pas nécessaire d'ajuster les débits d'air.
  • Mode Éco.
  • Duo A-SE / Duo Z-SE : Ventilation adaptée aux besoins grâce au détecteur d'humidité ou au détecteur de qualité d'air (COV).
  • Cycle silencieux pour une nuisance sonore minimum.
  • Avec deux filtres intégrés ISO Coarse 45 % (G3), filtre ISO ePM2,5 ≥ 50 % (M6) en option
  • Remplacement de filtre possible sans outils.
  • Aucun écoulement de condensat nécessaire.
  • Accessoires nécessaires :
    • Kit de montage en gros-œuvre Duo A-SR pour kit d'encastrement Duo A-SE
    • Kit de montage en gros-œuvre Duo Z-SR pour kit d'encastrement Duo Z-SE
    • Raccords muraux combinés Duo KWS E (coloris : acier inoxydable revêtu) ou Duo KWS W (coloris : blanc à revêtement pulvérulent, similaire RAL 9010)

Échangeur de chaleur

  • Échangeur de chaleur enthalpique à contre-courant croisé.
  • Température élevée et transfert d'humidité.

Module de commande

  • Unité de commande directement sur l'appareil.
  • 3 niveaux manuels.
  • 3 niveaux manuels en mode silencieux.
  • Air sortant ECO / Air entrant ECO.
  • Duo A-SE / Duo Z-SE : Réglage du débit adapté aux besoins grâce aux mesures de l'humidité et de la qualité d'air (COV).
  • Fonction marche / arrêt.
  • Indicateur de remplacement des filtres.
  • Message d'erreur.

Protection contre le gel

  • Prévient le gel de l'échangeur de chaleur en cas de températures extérieures très basses.
  • Réduction du débit d'air entrant en cas de menace de givrage.

Ventilateurs à haute efficacité énergétique

  • Technique de ventilateur EC à puissance électrique absorbée très faible.
  • 5,7 W au niveau 2 (30 m³/h) pour l'ensemble de l'appareil.

Consignes de montage

  • Le montage se fait en 5 étapes simples à réaliser :
    • Marquage des avant-trous et des points de fixation de l'appareil à l'aide d'un gabarit de perçage
    • Perçage des avant-trous Ø140 mm
    • Pose du kit d'installation en gros-œuvre
    • Fixation du kit d'encastrement
    • Fixation du raccord mural combiné
  • Les gaines murales du kit de montage en gros œuvre sont protégées des salissures par des couvercles de protection du crépi.
  • Les protections externes peuvent être retirées facilement.
  • Avec la variante Duo A, la pose d'une gaine est superflue.
  • Pas de nécessité d'ajustage de l'installation.

Branchement électrique

  • L'appareil est livré monté et prêt à l'emploi.
  • Le branchement électrique est réalisé au moyen de prises mâles avec terre (Duo A-SE et AO-SE), voire par câblage fixe (Duo Z-SE et ZO-SE).

Écoulement de condensat

  • L'échangeur de chaleur enthalpique intégré rend l'écoulement de condensat superflu.

Sommaire

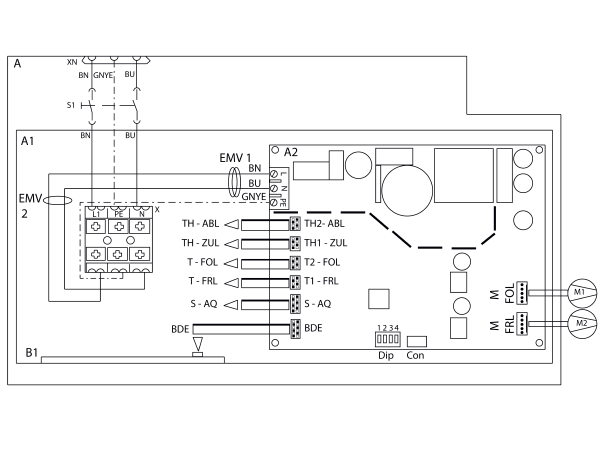

Schémas de branchement

Duo A-SE - Schémas de branchement

A - Tôle d'encastrement Energenio Duo A

A1 - Module électronique enfichable

A2 - Commande appareil Duo

B1 - Module de commande Duo

XN - Prise femelle avec terre Raccordement au réseau

S1 - Commutateur d'appareil

X - Borne de raccordement Réseau

EMV1 - Ferrite circulaire CEM

EMV2 - Ferrite à rabat CEM

M1 - Ventilateur Air rejeté

M2 - Ventilateur Air frais

TH-ABL - Sonde de température et d'humidité Air sortant

TH-ZUL - Sonde de température et d'humidité Air entrant

T-FOL - Sonde de température Air rejeté

T-FRL - Sonde de température Air frais (air extérieur)

S-AQ - Détecteur de qualité d'air

BDE - Raccord Module de commande

Autres possibilités de raccordement

DIP - Interrupteur DIP Configuration de commande

CON - Interface de service



Prédécesseur - Successeur

Duo A-SE - Successeur

Type de produit Nom Réf. Action
Appareil de ventilation WS 75 Powerbox H 0095.0646
  • Sur les bulletins
Cache de protection WS 75 APA 0093.1617
  • Sur les bulletins
