Description du produit

Modèle

• Pour intégration dans faux plafonds.
• Commande selon les besoins, régulation par CO2 ou manuelle.
• Fonction de refroidissement nocturne.

Caractéristiques

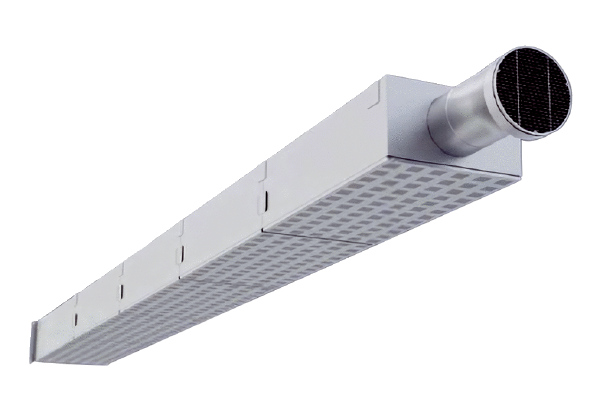

• Système Push Pull décentralisé modulaire à récupération de chaleur pour intégration dans faux plafonds.
• La ventilation par déplacement hautement efficace garantit un flux d'air optimal sans courants d'air.
• Le système est conçu pour être intégré dans des faux plafonds avec une trame de 600 x 600 mm ou pour être monté sous le plafond.
• Le diamètre d'entrée/sortie est de 250/300 mm. Hauteur d'encombrement réduite de seulement 350 mm.
• L'unité de ventilateur avec changement du sens de rotation à 180° brevetée dans un boîtier 3D garantit une réduction optimale du bruit et une régulation automatique de la résistance à l'air.
• Aménagement modulaire avec des modules individuels de 1 200 mm de long.
• Tous les travaux d'entretien et d'accès peuvent être effectués de dessous.
• Le système PP+ peut être régulé selon les besoins, p. ex. via un détecteur CO2, ou commandé manuel.
• Fonctionnement par paire requis. Il est possible de combiner au choix autant de paires d'appareils que souhaité.
• En combinant au choix autant de paires d'appareils que souhaité, il est possible d'obtenir des débits d'air importants à fonctionnement extrêmement silencieux et d'une efficacité énergétique haut.
• Contrôle du fonctionnement en usine.

consignes de montage

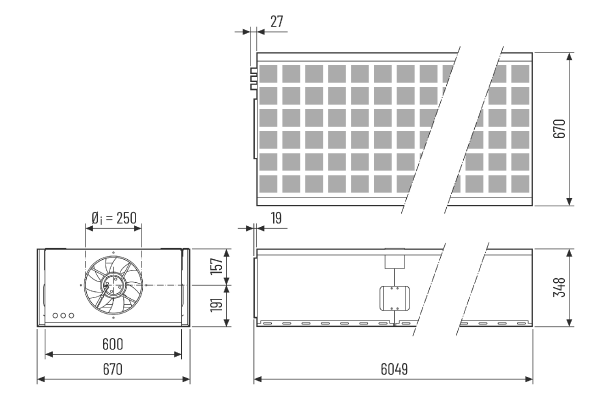

• L'appareil est installé sous le plafond en plusieurs modules individuels de 1 200 mm de long, 600 mm de large et 350 mm de haut.
• Le poids maximal d'un module est de 50 kg.
• Les outils nécessaires au montage sont une échelle, un chariot élévateur à ciseaux / une plate-forme élévatrice, un laser combiné et une carotteuse avec une couronne de forage Ø350, ainsi qu'une perceuse et une visseuse sans fil.
• Pour le montage sous le plafond, les modules sont fixés à l'aide des équerres de montage fournies.
• Les modules individuels sont vissés les uns aux autres au moyen des plaques de montage fournies, les surfaces intérieures doivent être étanchéifiées à l'aide d'un ruban isolant.
• La série de modules se termine par un module de terminaison.
• En cas de montage apparent sous le plafond, les côtés peuvent être recouverts par le client de profilés décoratifs d'une épaisseur de 20 à 25 mm, qui s'accrochent dans des profilés latéraux spéciaux.

conduit d'écoulement de condensat

• Aucun écoulement de condensat nécessaire.
• Les éventuels condensats présents dans la zone d'entrée/sortie sont évacués vers l'extérieur via la trémie d'entrée 3D.

Homologations, certificats et directives

• Conformité aux directives suivantes : directive relative aux machines 2006/42/CE (directive Basse tension incluse), directive CEM 2014/30/UE, directive Écoconception 2009/125/CE (règlement n° 1253/2014 – LOT6), directive RoHS 2 2011/65/UE.
• Conformité à la norme EN 60335-1 ; CE. Agréments CSA C22.2 N° 77 + CAN/CSA-E60730-1 ; UL 1004-7 + 60730 ; CCC.
• Le système de ventilation push-pull décentralisé est exempté des exigences de la directive type sur les installations de ventilation (MLüAR) ; aucun exigence au titre du §41 MBO (règlement type sur la construction) n'est imposée.

boîtier

• Boîtier modulaire à structure autoportante.
• La structure du boîtier est composée de profilés en tôle d'acier galvanisée, revêtus d'un matériau isolant de 30 mm d'épaisseur.
• Classification de l'appareil A1 selon la norme DIN 4102 (non inflammable).
• Classification des caissons selon la norme DIN EN 1886 :
• Coefficient de transmission thermique : T3
• Coefficient de pont thermique : TB3
• Les panneaux extérieurs sont à revêtement pulvérulent, blanc pur, similaire à RAL 9010.
• Intérieur : matériaux d'isolation phonique en PU à cellules fermées, facile à nettoyer conformément aux exigences de la norme VDI 6022.
• Couleurs spéciales selon le nuancier RAL Classic possible moyennant un supplément.
• Surfaces intérieures lisses.
• Des ouvertures de visite généreusement dimensionnées permettent un accès facile par le bas à tous les composants internes lors des travaux d'entretien.

Ventilateurs

• Ventilateur hélicoïde compact à entraînement direct EC avec pales en forme de faucille en matériau composite pour un rendement optimisé et un niveau sonore réduit.
• Roulements à billes étanches sans entretien avec lubrification longue durée.
• Le changement du sens de rotation des ventilateurs est utilisé comme volet de fermeture lorsque l'appareil est à l'arrêt en position 90°.
• Roue de ventilateur en matériaux composites hautement résistants.
• Turbine équilibrée de manière statique et dynamiquement selon la norme DIN ISO 2190-11.
• Testé contre les vibrations conformément à la norme ISO 14694, l'amplitude maximale des vibrations est de 3,5 mm/s.
• Moteur à courant continu sans balais à commutation électronique (EC), à aimant permanent, offrant une efficacité et une contrôlabilité améliorées.
• La technologie EC est une solution écologique qui garantit une faible consommation d'énergie pour la commande, le contrôle et la régulation du point de fonctionnement à des débits volumiques compris entre 10 et 100 %.
• Cela favorise un faible niveau sonore pour un meilleur confort acoustique.
• Protection anti-blocage intégrée, détection de défaillance de phase, démarrage progressif, protection électronique contre les surchauffes, détection de défaillance de sous-tension du moteur, limitation de puissance, limitation du courant moteur.
• Type de protection du ventilateur : IP 54, classe d'isolation « B », classe d'humidité (F) / classe de protection environnementale (H) H1.

régulation

• La régulation s'effectue via le régulateur d'air ambiant RLS 45 K ou RLS 45 O.
• Une régulation en fonction des besoins est possible grâce au détecteur CO2 PP45 CO2 disponible en option.
• Suite de fonctions de régulation réglables : ventilation intensive, ventilation par à-coups, mode veille.

Domaines d’application

• L'aménagement modulaire offre une flexibilité maximale.

Panneaux et trappes de visite

• Sur toute la longueur de l'appareil, des panneaux visibles sont montés sous chaque module sur la face inférieure, servant de cache d'entrée ou de sortie d'air ou de cache fictif.
• Les ouvertures de visite généreusement dimensionnées permettent un accès optimal selon la norme VDI 6022 et facilitent les travaux d'entretien.
• Panneaux en tôle d'acier galvanisé, à revêtement pulvérulent pour une protection spéciale contre la corrosion.

Revêtement

• Les panneaux situés sous la surface sont à revêtement pulvérulent résistant aux UV, de couleur blanc pur, similaire à RAL 9010, et offrent une protection particulière contre la corrosion.

récupération de chaleur

• Échangeur de chaleur durable et régénératif fabriqué à partir de matières premières renouvelables, à base de panneaux de fibres de bois liés au ciment certifiés FSC.
• Milieu alcalin, indéformable et résistant à l'humidité.
• Innocuité prouvée par l'Institut d'hygiène de la Ruhr en matière de propriétés métabolisables selon la norme DIN EN ISO 846 (croissance fongique, bactérienne et microbienne).
• Le matériau susmentionné répond aux exigences en matière de métabolisation microbienne conformément à la norme VDI 6022, feuille 1 (01/2018) « Exigences hygiéniques pour les installations et appareils de ventilation ».
• Le matériau ne s'effrite pas, comme le prouve le label danois pour le climat intérieur.
• Classé comme produit à faibles émissions par le label environnemental allemand « Der Blaue Engel » (L'Ange bleu).
• Résistance au feu selon la norme EN 13501 : la classe de comportement au feu pour l'échangeur de chaleur en panneaux de fibres de bois liés au ciment est B-s1, d0 (difficilement inflammable, dégagement de fumée minimal, aucun dépôt de particules).

Fonction de refroidissement nocturne

• Le refroidissement naturel / refroidissement nocturne est régulé par le système de commande d'air ambiant RLS 45 K ou RLS 45 O.

filtre

• Filtre ISO Coarse 30 % (G2) à l'entrée d'air extérieur et filtre de panneau ISO Coarse 45 % (G3) à l'entrée d'air sortant.
• Les filtres sont toujours installés devant les composants concernés afin d'assurer leur protection.

Raccordement de gaine rectangulaire au réseau d'égouts

• Raccord tubulaire au canal. 1x par appareil.
• Clapets d'arrêt pour l'air extérieur et l'air rejeté :
• Clapet d'air extérieur et d'air évacué intégré dans l'unité de ventilateur sous forme de boîtier 3D breveté avec changement du sens de rotation à 180°.

compartiment technique

• Compartiment technique séparé de classe de protection IP 44, dans lequel sont logés le ventilateur et le système de régulation.
• Extrémités des câbles à l'intérieur du compartiment technique avec identification claire des câbles à chaque point de raccordement et dans le schéma de raccordement pour éviter toute confusion.
• Le compartiment technique est accessible par le bas. L'unité de ventilateur peut être retirée dans son ensemble.

Raccordement des câbles

• Connexion Plug & Play : raccord à 3 broches sur le bornier à l'intérieur du compartiment technique séparé
• Disjoncteur à courant de défaut conseillé : classe B ou B+, min. 30 mA.

Câblage électrique

• Câblage complet de tous les composants internes, pose des câbles en vue d'ensemble et accès sans entrave aux composants pour l'entretien, ainsi que possibilité de nettoyage facile des surfaces.
