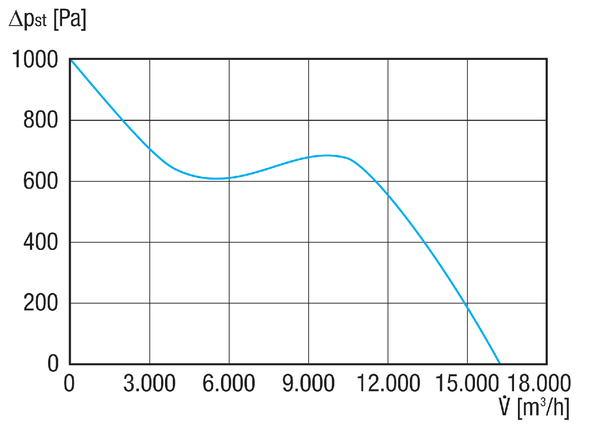

EDR 63-2 - Courbe caractéristique
- Sens de l'air
Ventilateur diagonal
EDR 63-2
Ventilateur diagonal pour montage dans des gaines rondes, DN 630
Exemples d'utilisation: Aspiration mécanique, Aspiration au poste de travail, Local de stockage, Laboratoire
Fiche de données produit
Courbe caractéristique
Dessin coté

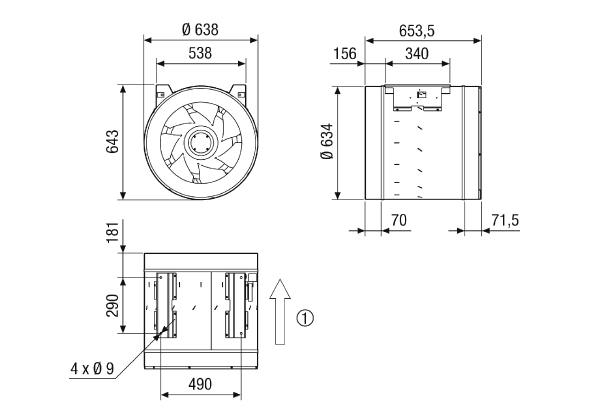

EDR 63-2 - Dessin coté [mm]
Caractéristiques techniques
EDR 63-2 - Caractéristiques techniques
Accessoires
EDR 63-2 - Accessoires
Accessoires divers
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Convertisseur de fréquence | MFU 10 | 0157.1218 | sur demande |
Description du produit
Description duproduit
EDR 63-2
description rapide
Ventilateur diagonal pour montage dans des gaines rondes, DN 630Description du produit
Caractéristiques
- Pour un montage direct dans les conduits.
- Refoulement de débits d'air moyens à élevés en présence de résistances élevées.
- Les dimensions compactes, le faible poids et la plaque de montage intégrée facilitent le montage.
- Le rendement élevé réduit les coûts d'exploitation : Le prix d'achat est amorti en une seule année selon la durée de fonctionnement.
- Tuyère d'aspiration d'air à faibles turbulences.
- Turbine diagonale avec stator en aval.
- Les pales profilées de la turbine et du stator garantissent un débit optimal.
- Avec diffuseur pour l'augmentation de la pression statique.
- Le calfeutrage de fente entre la chambre d'aspiration et la chambre de pression réduit les pertes dues au débordement.
- L'écoulement méridien prévient les turbulences.
- Fonctionnement avec convertisseur de fréquence MFU.
- Type de protection IP X4.
- Classe d'isolation F.
Moteur à courant triphasé
- Réglage de vitesse continu au moyen d'un convertisseur de fréquence MFU.
- Les raccords sont amenés sur bornes et doivent être raccordés à un disjoncteur-moteur.
- Branchement électrique via câble de raccordement.
Branchement électrique
- Fréquence du secteur 50 Hz.
Schémas de branchement
EDR 63-2 - Schémas de branchement
Connexion en triangle
Connexion en étoile
Téléchargements / Vidéos
EDR 63-2 - Téléchargements / Vidéos
Prédécesseur - Successeur
EDR 63-2 - Prédécesseur
| Type de produit | Nom | Réf. | Action |
|---|---|---|---|
| Ventilateur diagonal | EDR 63 N'est plus disponible | 0080.0664 |
