Outil de service
VSR ST ZTH

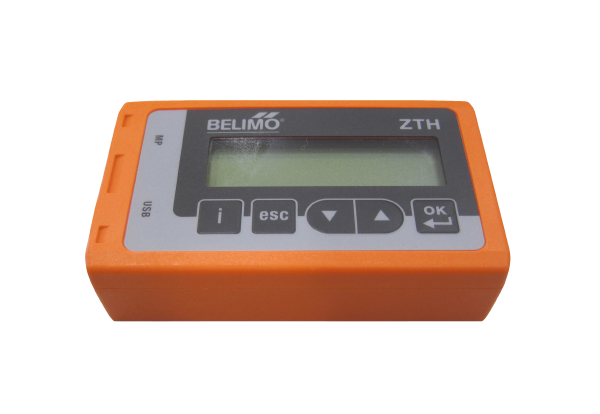

NouveautéOutil de service pour le paramétrage des régulateurs de débit d'air AX-VSR (régulateurs VAV)
Fiche de données produit
Courbe caractéristique
Dessin coté
Caractéristiques techniques
VSR ST ZTH - Caractéristiques techniques
Accessoires de
VSR ST ZTH - Accessoires de
Fait partie des accessoires spéciaux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Régulateur de débit d'air variable (VAV) | VSR 100 Nouveauté | 0044.0408 | sur demande | |
| Régulateur de débit d'air variable (VAV) | VSR 125 Nouveauté | 0044.0409 | sur demande | |
| Régulateur de débit d'air variable (VAV) | VSR 160 Nouveauté | 0044.0410 | sur demande | |
| Régulateur de débit d'air variable (VAV) | VSR 200 Nouveauté | 0044.0411 | sur demande | |
| Régulateur de débit d'air variable (VAV) | VSR 250 Nouveauté | 0044.0412 | sur demande | |
| Régulateur de débit d'air variable (VAV) | VSR 315 Nouveauté | 0044.0413 | sur demande |
Fait partie des accessoires généraux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Appareil compact de traitement d'air centralisé | RLT | - | - | - |
Description du produit
Description duproduit
description rapide
Outil de service pour le paramétrage des régulateurs de débit d'air AX-VSR (régulateurs VAV)Description du produit
- Outil de service pour le paramétrage des régulateurs de débit d'air AX-VSR (régulateurs VAV) avec entraînement Belimo LMV-D3-MP.
- L'outil AX-VSR-Tool-ZTH est alimenté par l'entraînement du régulateur de débit d'air.
- Raccordement via la prise de service sur le régulateur de débit d'air moyen du câble de raccordement fourni (longueur : 3 m) ou sur le raccord MP/PP, p. ex. boîte de jonction, armoire électrique.
- Lorsque l'AX-VSR-Tool-ZTH est raccordé au servomoteur Belimo, l'appareil de commande démarre et les données du servomoteur connecté sont lues.
- Les options de réglage et de commande disponibles s'affichent.
- Paramètres modifiables :
- Valeur de consigne min [m³/h]
- Valeur de consigne max. [m³/h]
- Niveau : Auto / Ouvert / Fermé / Min / Mid / Max / Arrêt.
- Mode : 2 - 10 V / 0 - 10 V
- Utilisation via clavier à membrane et écran LCD avec 2 x 16 caractères et rétroéclairage.
- Mise à jour du micrologiciel possible.
- Interface : USB 2.0. Connecteur USB type B, 1 m de câble de raccordement avec connecteur A vers B fourni.
- Classe de protection : III Basse tension de protection.
- CEM : CE conformément à la directive 2004/108/CE.
- Température de service : 0...50 °C, sans condensation.
- Tension nominale : CA 24 C, 50/60 Hz, CC 24 V (à partir de l'entraînement).
- Consommation électrique en fonctionnement : 1 W.
Schémas de branchement
VSR ST ZTH - Schémas de branchement
Téléchargements / Vidéos
VSR ST ZTH - Téléchargements / Vidéos
Prédécesseur - Successeur
