Passage à tourbillon
WS 400 619
NouveautéDiffuseur à jet hélicoïdal pour air entrant et air sortant, WS 400 619 adapté à la boîte à bornes... plus d'informations
Fiche de données produit
Courbe caractéristique
Dessin coté

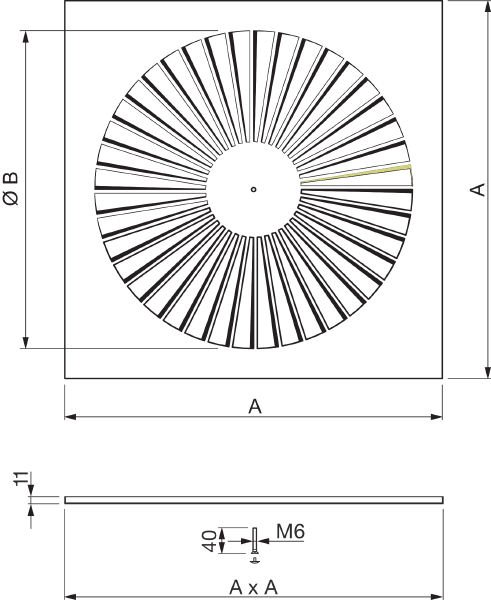

WS 400 619 - Dessin coté [mm]
A = 619 mm
B = 500 mm
Caractéristiques techniques
WS 400 619 - Caractéristiques techniques
Accessoires / Accessoires de
WS 400 619 - Accessoires / Accessoires de
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Boîte à bornes à passage hélicoïdal | WP 101S 160 619 Nouveauté | 0044.0426 | sur demande |
Fait partie des accessoires généraux de
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Appareil compact de traitement d'air centralisé | RLT | - | - | - |
Description du produit
Description duproduit
description rapide

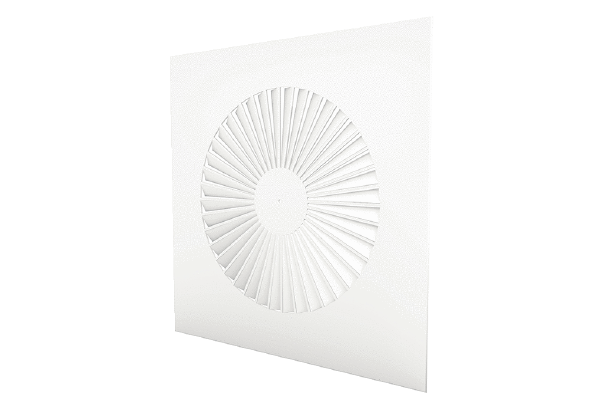

Diffuseur à jet hélicoïdal pour air entrant et air sortant, WS 400 619 adapté à la boîte à bornes WP101S-160-619 (N° de réf. 0044.0426)Description du produit
- La grille à jet hélicoïdal de type WS, fabriquée en acier, convient pour l'évacuation et l'alimentation en air refroidi ou chauffé dans les bureaux, salles de réunion, magasins, hôtels, écoles, etc.
- Il est conçu pour des hauteurs de pièce allant de 2,5 m à 4 m.
- Le diffuseur à lamelles de déflection fixes disposées radialement génère une distribution d'air horizontale tourbillonnaire, combinée à un effet d'induction haut ; il en résulte un mélange rapide de l'air insufflé avec l'air ambiant présent.
- Il est livré avec un trou central pour fixation centrale, une vis et un capuchon blanc.
Schémas de branchement
WS 400 619 - Schémas de branchement
Téléchargements / Vidéos
WS 400 619 - Téléchargements / Vidéos
Prédécesseur - Successeur
