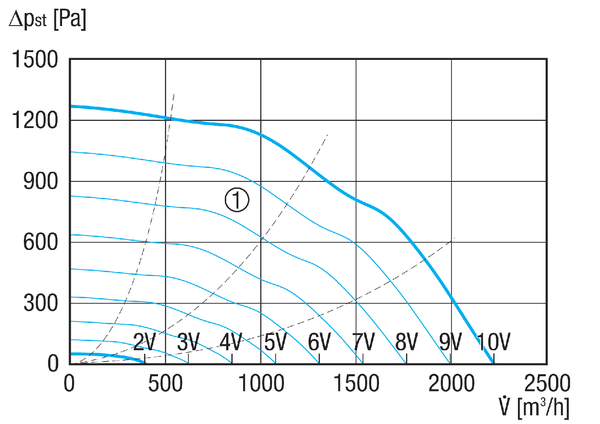

Courbe caractéristique

EKR 20-3 EC - Courbe caractéristique

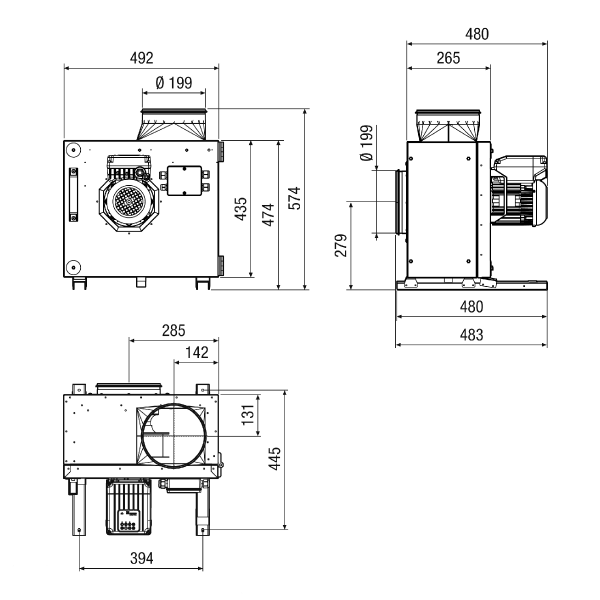

Dessin coté

EKR 20-3 EC - Dessin coté [mm]

Caractéristiques techniques

Article	EKR 20-3 EC
Débit d'air	2.200 m³/h
Vitesse de rotation	4.000 1/min
Type de turbine	centrifuge
Sens de l'air	Évacuation d'air
Vitesse variable	✔
Type de tension	Courant alternatif
Tension de service	230 V
Fréquence secteur	50 Hz
Puissance nominale	693 W
I_Max	3,2 A
Type de protection	IP 54
Lieu de montage	Mur / plafond / Planchers
Mode de montage	Montage apparent
Position d'installation	vertical / horizontal
Matériau	Tôle d’acier, galvanisée
Couleur	argent
Poids	28 kg
Poids avec emballage	33,43 kg
Diamètre de raccordement	200 mm
Largeur nominale	200 mm
Convient pour une largeur nominale de	200 mm
Longueur	492 mm
Largeur	492 mm
Hauteur	574 mm
Profondeur	480 mm
Largeur avec emballage	595 mm
Hauteur avec emballage	660 mm
Profondeur avec emballage	590 mm
Température des fluides à I_max	120 °C
Température ambiante	-20 °C jusqu'au 50 °C
Unité de conditionnement	1 pièce
Gamme	E
GTIN (EAN)	4012799806332
Référence	0080.0633

Article	EKR 20-3 EC
Efficience globale η	63 %
Catégorie d’efficacité	statique
Régulation électrique nécessaire	oui
Année de fabrication	voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant	Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf.	0080.0633
P_BEP/ Débit d'air :_BEP / P_{fs, BEP}	0,5 kW / 1.116 m³/h
n_BEP	12 1/min
Informations relatives au désassemblage et à l'élimination	voir Notice de montage
Informations relatives au montage, au fonctionnement et à la maintenance	voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure	voir Notice de montage
p_{f, BEP}	858 Pa
Niveau sonore_{L_WA7}	80 dB(A)

	63 Hz	125 Hz	250 Hz	500 Hz	1 kHz	2 kHz	4 kHz	8 kHz	Total
L_WA2 (dB(A))	–	–	–	–	–	–	–	–	80
L_WA5 (dB(A))	–	–	–	–	–	–	–	–	85
L_WA6 (dB(A))	–	–	–	–	–	–	–	–	85

L_WA2= niveau sonore du boîtier en dB.

L_WA5= niveau sonore de l'aspiration libre en dB.

L_WA6= niveau sonore du soufflage libre en dB.

Accessoires

Type de produit	Nom	Réf.	Prix*(EUR)	Action
Toit de protection contre les intempéries	WSD 20 EC Nouveauté	0018.0615	sur demande

Type de produit	Nom	Réf.	Prix*(EUR)
Grilles de protection	SGR 20	0150.0126	sur demande
Manchette de fixation	ELR 20	0092.0112	sur demande
Silencieux tubulaire	RSR 20-1	0092.0597	sur demande
Silencieux tubulaire	RSR 20/50-1	0092.0604	sur demande
Filtre à air	TFE 20-4	0149.0078	sur demande
Filtre à air	TFE 20-7	0149.0053	sur demande
Potentiomètre	ST EC 010	0157.0110	sur demande
Potentiomètre	ST EC 230	0157.0109	sur demande
Potentiomètre	ST EC 3	0157.0111	sur demande

Description du produit

Description duproduit

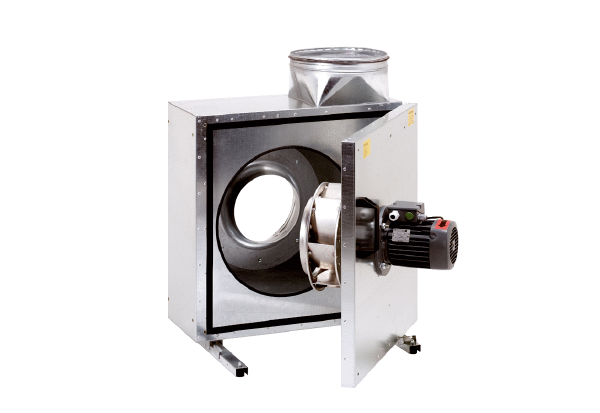

Caisson d'air sortant insonorisé, DN 200, courant alternatif, technologie EC

Convient pour l'aspiration des effluents d'air gras provenant des cuisines.
La mise en œuvre des rails de montage sur le boîtier rend trois directions de soufflage possibles.
Les rails de montage avec amortisseurs de vibrations supplémentaires en caoutchouc.
Boîtier en tôle d'acier galvanisée avec 40 mm de laine minérale, incombustible.
Revêtement conforme à la norme DIN EN 13501-1, classe A 1.
température des fluides 120°C.
Pièces de raccordement côté aspiration et charge, pour montage direct dans les gaines d'air, avec double joint à lèvres.
Avec évacuation intégrée des condensats/graisses au fond du boîtier lorsque la protection anti-éjection est orientée vers le haut.
L'unité de ventilateur peut basculer vers l'extérieur pour le nettoyage et l'entretien.
Moteur à l'extérieur du flux d'air.
Roue haute performance incurvée vers l'arrière montée sur des arbres.
Technologie EC.
Réglage continu de la vitesse au moyen d'un signal 0-10 V.
Porte de révision et d'entretien pivotante pour un nettoyage facile de l'intérieur de l'appareil.

Moteur EC.
Réglage continu de la vitesse au moyen d'un signal 0-10 V.
Protection intégrale du moteur grâce à la surveillance thermique intégrée du Moteur EC.
Type de protection IP 54 lorsque le couvercle du boîtier est fermé et que les raccords tubulaires côté aspiration et côté refoulement sont en place.
Moteur à l'extérieur du flux d'air.

Montage avec raccord de soufflage vers le haut, à droite ou à gauche.
Peut également être installé à l'extérieur avec les accessoires adaptés.
En cas de montage d'un raccord de soufflage dirigé vers la droite ou la gauche, une transformation de la trappe de visite par le client est nécessaire.

Dans le cas d'une aspiration ou d'un soufflage à l'air libre, le ventilateur ne doit être mis en service que si la protection de l'hélice contre les contacts est garantie conformément à DIN EN ISO 13857.
Installer une grille de protection à cet effet.
Déclaration d'incorporation selon la directive relative aux machines 2006/42/CE et la directive 2009/125/CE (règlement 1253/2014/UE).

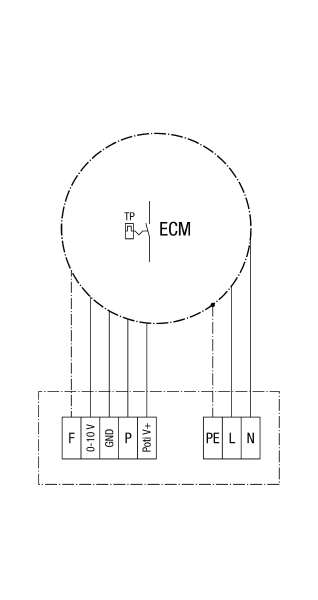

Schémas de branchement
