Ventilateur hélicoïde pour gaine ronde

DZL 45/4 B

N'est plus disponible
Numéro de référence : 0086.0086
Fabricant : MAICO
Ventilateur hélicoïde pour gaine ronde, DN 450, courant triphasé
Exemples d'utilisation: Aspiration mécanique, Aspiration au poste de travail, Atelier, Bureau de maître, Site de fabrication
Fiche de données produit
DZL 45/4 B IM0014274.PNG Ventilateur hélicoïde pour gaine ronde, DN 450, courant triphasé

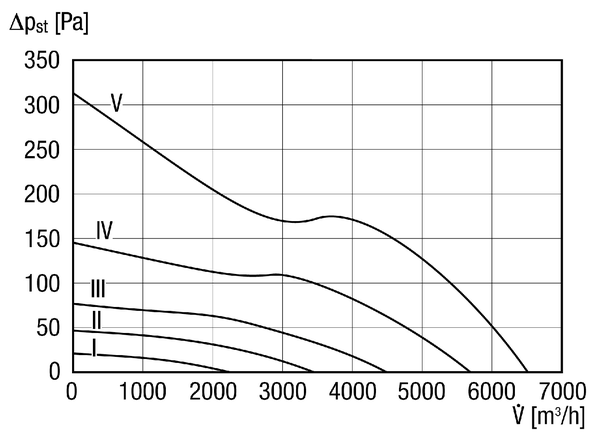

Courbe caractéristique

DZL 45/4 B - Courbe caractéristique

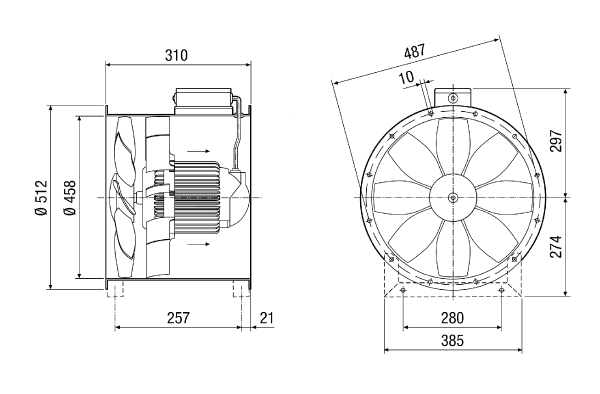

Dessin coté

DZL 45/4 B - Dessin coté [mm]

Nombre de perçages pour bride : 12

Caractéristiques techniques

DZL 45/4 B - Caractéristiques techniques

Article DZL 45/4 B
Modèle Déflecteur
Débit d'air 6.550 m³/h
Vitesse variable
Réversibilité
Fréquence secteur 50 Hz
IMax 1,1 A
Inversion de polarité possible
Câble d'alimentation secteur 7 x 1,5 mm²
Position d'installation vertical / horizontal
Matériau Tôle d’acier, galvanisée
Poids 15,7 kg
Poids avec emballage 17,43 kg
Largeur 512 mm
Hauteur 512 mm
Profondeur 310 mm
Largeur avec emballage 575 mm
Hauteur avec emballage 580 mm
Profondeur avec emballage 340 mm
Température du fluide au courant nominal 60 °C
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799860860
Référence 0086.0086
Article DZL 45/4 B
Efficience globale η 44,6 %
Catégorie de mesurage D
Catégorie d’efficacité total
Degré d'efficience N 53,2
Régulation électrique nécessaire non
Année de fabrication voir plaque signalétique
Nom du fabricant / N° d'enregistrement officiel / Lieu d'implantation du fabricant Maico Elektroapparate Fabrik GmbH / Tribunal chargé de la tenue du registre, HRB 601233 / Villingen-Schwenningen
Réf. 0086.0086
PBEP / Débit d'air :BEP / Pfs, BEP 0,435 kW / 4.230 m³/h / 165 Pa
nBEP 1.380 1/min
Relation spécifique ≈ 1
Informations relatives au désassemblage et à l'élimination voir Notice de montage
Objets utilisés pour le mesurage d'efficience non décrits par la catégorie de mesure -
IBEP 0,85 A
Niveau sonoreLWA5 80 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, S1 (dB(A))

29

32

47

42

35

28

23

13

48

LWA2, S2 (dB(A))

28

47

51

49

47

41

35

22

55

LWA2, S3 (dB(A))

31

46

49

60

54

49

44

29

62

LWA2, S4 (dB(A))

35

52

53

65

63

56

51

35

68

LWA2, S5 (dB(A))

38

50

59

64

70

60

56

40

71

LWA5, S1 (dB(A))

31

36

58

47

47

45

35

21

59

LWA5, S2 (dB(A))

30

47

61

60

61

59

50

38

67

LWA5, S3 (dB(A))

32

52

60

70

68

66

58

47

73

LWA5, S4 (dB(A))

35

57

63

73

73

71

64

53

78

LWA5, S5 (dB(A))

36

53

67

77

81

74

67

57

83

LWA6, S1 (dB(A))

36

40

48

54

54

53

54

52

61

LWA6, S2 (dB(A))

45

55

62

65

68

68

69

67

75

LWA6, S3 (dB(A))

50

58

63

75

75

75

76

73

82

LWA6, S4 (dB(A))

56

63

69

78

80

79

79

76

86

LWA6, S5 (dB(A))

62

69

73

82

85

84

83

80

90

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

Description du produit

Description duproduit

DZL 45/4 B

description rapide

Ventilateur hélicoïde pour gaine ronde, DN 450, courant triphasé

Description du produit

Caractéristiques

  • Douille tubulaire en tôle d'acier galvanisée, avec bride de chaque côté et déflecteur de sortie.
  • Hélices à 8 pales en polyamide renforcé de fibres de verre. Équilibrage dynamique sur 2 plans selon classe de qualité 6.3, DIN ISO 1940, partie 1.
  • Perçage des brides selon DIN 24154, page 2, 7/66.
  • DZL 56/6 B et DZL 56/4 B : Perçage des brides selon DIN 24145, partie 2, 7/90.
  • Type de protection élevé IP 55.
  • Pour éviter la transmission des vibrations au système de canalisation : Utiliser des manchettes de raccordement flexibles, des pieds et des plots anti-vibrations.
  • Montage possible dans toutes les positions.

Moteur

  • Moteur asynchrone, à vitesse variable. Exception : Type DZL 40/2 B.
  • Ne convient pas pour le transport d'air saturé en vapeur d'eau.
  • Les ventilateurs pour gaine ronde EZL / DZL ne sont pas réversibles.

Moteur triphasé

  • Série DZL
  • Tension de service 400 V, 50 Hz.
  • Protection thermique contre les surcharges en série. Disponible sur demande pour les ventilateurs hélicoïdes pour gaine ronde à inversion de polarité.
  • Les branchements sont amenés par contacts secs sur borne et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MV 25 ou au circuit électrique de commande d'un contacteur.
  • Les moteurs à inversion de polarité aux rapports de vitesse de 8/4 ou 4/2 sont branchés selon le principe de Dahlander.

Branchement électrique

  • Bornier extérieur avec passe-fils.

Consignes de sécurité

  • Dans le cas d'une aspiration à l'air libre, le ventilateur ne doit être mis en marche que si la protection de l'hélice contre les contacts est garantie conformément à DIN EN 13857.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Moteurs monophasés avec thermocontacts ou thermistors, amenés par contacts secs sur bornes.
    • Perçages pour eau de condensation.
    • Ventilateurs avec protection anticorrosion accrue.
    • Hélices en aluminium.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • En cas de fonctionnement avec convertisseurs de fréquence, il est impératif de prendre contact avec notre usine.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

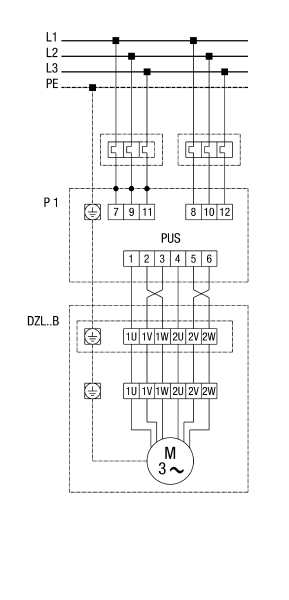

Schémas de branchement

DZL 45/4 B - Schémas de branchement

DZD...B standard (rotation à gauche, 1 vitesse de rotation)

SC - Contact de protection

TK - Thermocontact



DZL...B Standard (rotation à gauche, 1 vitesse de rotation) avec disjoncteur-protecteur intégral MV 25




DZL...B Standard (rotation à gauche, 1 vitesse de rotation) avec transformateur à 5 plots TR... et disjoncteur-protecteur intégral MV 25


DZL... Standard (rotation à gauche, 1 vitesse de rotation) avec transformateur à 5 plots TRV...


Prédécesseur - Successeur

DZL 45/4 B - Successeur

Type de produit Nom Réf. Action
Ventilateur hélicoïde pour gaine ronde DZR 45/4 B 0086.0033
