description rapide

Description du produit

• Construction très plate.
• Système modulaire.
• A l'attention de la norme VDI 6022.
• Modbus et BACnet.
• Système de rails en option pour une révision facile.
• Mode de fonctionnement Mode 4 : fonctionnement à débit d'air constant. Débit d'air constant paramétré. 2 détecteurs intégrés.

Caractéristiques

• Appareil compact CTA Flat avec PWT. Récupération de chaleur > 80 %.
• Prêt à être raccordé avec contrôleur intégré et dérivation automatique.
• Facilement révisable grâce à des trappes de visite largement ouvrables et amovibles.
• Classification de l'appareil A1 selon la norme DIN 4102 (non inflammable), conforme à ErP, conforme à VDI 6022.
• Conformité aux directives suivantes : directive relative aux machines 2006/42/CE (directive Basse tension incluse), directive CEM 2014/30/UE, directive Écoconception 2009/125/CE (règlement n° 1253/2014 – LOT6) , directive RoHS 2 2011/65/UE.

Domaine d’application

• Applications professionnelles, bâtiments publics, p. ex. Écoles et jardins d'enfants, immeubles de bureaux et d'habitation, ainsi que complexes sportifs.

boîtier

• Construction compacte sous forme de structure en tôle d'acier sans cadre, à ponts thermiques optimisé, avec isolation en laine minérale de 40 mm, extérieur à revêtement pulvérulent RAL 7016.
• Révisable de dessous.
• Classification de l'appareil A1 selon la norme DIN 4102 (non inflammable).
• Les panneaux extérieurs sont à revêtement pulvérulent en RAL 7047.
• Côté intérieur :
• Tôle d'acier galvanisé.
• Surfaces intérieures lisses.
• Câbles électriques dissimulés.
• Compartiment technique séparé à l'extérieur, dans lequel sont logés les composants électriques et le système de régulation.
• Des ouvertures de visite généreusement dimensionnées permettent d'accéder facilement aux filtres et à tous les autres composants internes lors des travaux d'entretien.
• Les trappes de visite sont équipées d'un joint adaptatif à la pression afin de s'adapter aux conditions de pression dans l'appareil.
• Bac à condensat en acier inoxydable avec déclivité sur tous les côtés pour un écoulement sûr du condensat. Tous les autres composants sont en acier galvanisé, en aluminium ou en acier inoxydable et sont donc hygiéniques au sens de la norme VDI 6022.
• Les équerres de montage pour une installation au plafond avec des tiges filetées M10 sont fixées latéral de l'appareil.

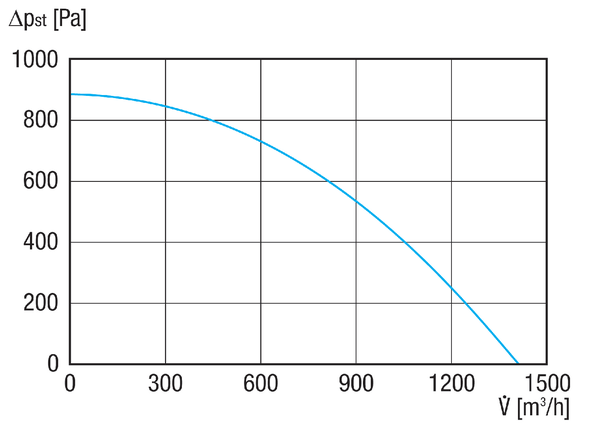

Ventilateurs

• Ventilateurs centrifuges EC à entraînement direct, à aspiration unilatérale, avec pales de turbine incurvées vers l'arrière en matériau composite pour un rendement optimisé et un niveau sonore minimisé.
• Roulements à billes étanches sans entretien avec lubrification longue durée.
• Fixé directement dans la chambre avant, amovible pour un nettoyage complet conformément à la norme VDI 6022.
• Turbine en matériaux composites hautement résistants avec buse d'entrée optimisée pour le débit, en tôle d'acier galvanisé avec raccord de mesure de pression.
• Turbine équilibrée de manière statique et dynamiquement selon la norme DIN ISO 2190-11.
• Testé contre les vibrations conformément à la norme ISO 14694, l'amplitude maximale des vibrations est de 3,5 mm/s.
• Moteur à rotor extérieur EC avec électronique de commande intégrée sans aimants aux terres rares, avec commutation électronique (EC) hautement efficace, coupure thermique intégrée et réglage de vitesse.
• La technologie EC est une solution écologique qui garantit une faible consommation d'énergie pour la commande, le contrôle et la régulation du point de fonctionnement à des débits volumiques compris entre 10 et 100 %. Cela favorise un faible niveau sonore pour un meilleur confort acoustique.
• Protection anti-blocage intégrée, détection de défaillance de phase, démarrage progressif, protection électronique contre les surchauffes, détection de défaillance de sous-tension du moteur, limitation de puissance, limitation du courant moteur.
• Les ventilateurs sont conformes aux directives CEM actuelles et aux exigences en matière d'interférences sur le réseau et de résistance aux interférences CEM.
• Type de protection du ventilateur : IP 55, classe d'isolation « F », classe de protection contre l'humide (F) / classe de protection environnementale (H) H1. La classe de rendement du moteur dépasse la classe IE4.
• Les ventilateurs sont montés sur des rails extractibles pour faciliter la maintenance.

récupération de chaleur

• Échangeur de chaleur à plaques à contre-courant hautement efficace. Rendement > 80 % selon la norme DIN EN 13141-7.
• Les flux d'air extérieur et d'air vicié sont séparés et acheminés l'un à côté de l'autre selon le principe du contre-courant, à l'aide de lamelles disposées en parallèle.
• Le bypass intégré dans le flux d'air extérieur / d'air entrant assure la protection contre le gel en cas de gel et sert au refroidissement libre en été.

bac à condensat

• Écoulement hygiénique et irréprochable des condensats dans l'appareil grâce à un bac de récupération des condensats en acier inoxydable avec déclivité sur tous les côtés, soudé au laser. Entièrement placé sous l'échangeur de chaleur.

clapet de bypass

• Clapet de bypass pour le refroidissement libre et la protection contre le gel.
• Réglage manuel possible à l'aide d'un bouton-poussoir.
• L'entraînement est protégé contre les surcharges et sans entretien.
• Consommation électrique en fonctionnement : 1,5 W ; consommation électrique en veille : 0,4 W.
• L'entraînement de volet et les engrenages sont disposés en dehors du flux d'air, ce qui convient aux conditions d'hygiène accrues selon la norme VDI 6022.
• Servo-entraînement de volet pré-câblé à faible consommation d'énergie.
• Le bypass intégré, placé dans le flux d'air extérieur / d'air entrant, assure la protection contre le gel en cas de gel et sert au refroidissement libre en été.
• Si l'appareil est équipé d'un préchauffage électrique, la régulation sélectionne automatiquement la solution optimale.
• En été, le bypass régule la température de l'air entrant grâce à la modulation.

filtre

• L'appareil de récupération de chaleur est équipé en série d'un filtre à panneau ePM1 50 % hautement efficace à l'entrée d'air extérieur et d'un filtre de panneau ePM10 50 % à l'entrée d'air évacué.
• Les filtres sont toujours installés devant les composants concernés afin d'assurer leur protection.
• Message de filtre via la mesure de la différence de pression au niveau du filtre à air extérieur et du filtre à air évacué.

Raccordement de gaine rectangulaire au réseau d'égouts

• Raccordement de gaine rectangulaire pour le raccordement de conduits rectangulaires avec un profil de 20 mm.
• Le profilé doit être complété par un ruban isolant.

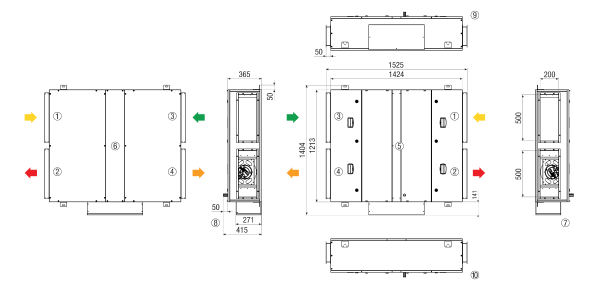

• Dimensions du raccordement conformément aux caractéristiques techniques.
• L'adaptateur de transition de forme rectangulaire à ronde est disponible en accessoires.

Clapets d'arrêt pour l'air extérieur et l'air rejeté

• Clapets d'air extérieur et d'air évacué dans un boîtier en aluminium avec engrenage à roues dentées et lamelles profilées en aluminium couplées en sens inverse, montées sur roulements en plastique, avec lèvre d'étanchéité, classe d'étanchéité 2 selon la norme DIN EN 1751.
• L'entraînement de volet et les engrenages, situés en dehors du flux d'air, conviennent ainsi aux conditions d'hygiène renforcées selon la norme VDI 6022.
• Des clapets d'air extérieur et d'air évacué peuvent être commandés en option. Lors de la commande, les clapets sont montés en usine à l'extérieur du châssis de l'appareil et le servomoteur est raccordé électrique.
• Dimensions du raccordement conformément aux caractéristiques techniques.

compartiment technique

• Compartiment technique séparé, fixé latéral, dans lequel sont logés les composants électriques et la régulation. Accès possible en biais par le bas.
• Extrémités des câbles à l'intérieur du compartiment technique avec numérotation claire à l'aide d'un marquage des câbles à chaque point de raccordement et dans le schéma de raccordement joint afin d'éviter toute confusion.

Raccordement des câbles

• Connexion Plug & Play : raccord à 5 broches sur le bornier à l'intérieur du compartiment technique séparé et verrouillable.
• Tension de service selon les caractéristiques techniques.
• Disjoncteur à courant de défaut conseillé : classe B ou B+, courant de défaut de déclenchement, voir les caractéristiques techniques.
• Disjoncteurs conseillés pour le raccordement au secteur : type D « à action retardée » ; D-10 000 A – AC3.

Câblage électrique

• Faisceau de câbles fabriqué industriellement, pose des câbles claire et accès facile aux composants à l'entretien, ainsi que nettoyage optimal des surfaces.
• Extrémités des câbles à l'intérieur du compartiment technique avec numérotation claire à l'aide d'un marquage des câbles à chaque point de raccordement et dans le schéma de raccordement joint afin d'éviter toute confusion.
• Câblage ordonné vers les composants à l'intérieur de l'appareil.

régulation

• Unité de régulation entièrement intégrée et câblée, avec interrupteur général sur tous les pôles. Unité de régulation intégrée dans le compartiment technique.
• Éléments de sécurité intégrés pour toutes les fonctions de commande et de régulation adaptées à l'appareil de ventilation :
• Disjoncteur-moteur avec détection de défaillance de phase
• Protection contre les courts-circuits avec déclencheur magnétique de court-circuit
• coupe-circuit de protection de ligne 230 V, classe de caractéristique de déclenchement C
• Interrupteur de réparation IG, 4 phases, IP 54, conforme CE
• Garantie de la sécurité électrique conformément aux directives suivantes :
• Directive relative aux machines 2006/42/CE (directive Basse tension incluse)
• Directives CEM 2014/30/UE et contrôle fonctionnel complet en usine.
• Prêt à fonctionner avec interrupteur de réparation.
• Alimentation à découpage intégrée 230 V CA / 24 V CC, 2,5 A.
• Programmation horaire pour les plans hebdomadaires, y compris les vacances et les jours fériés pour une Année entière.
• Passage automatique à l'heure d'été et à l'heure d'hiver.
• Emploi du temps individuel pour chaque jour de la semaine, plus un emploi du temps séparé pour les vacances et les jours fériés.
• Il est possible de définir jusqu'au 24 périodes de vacances/jours fériés différents.
• La période de vacances peut aller d'un seul jour jusqu'à 365 jours consécutifs.
• Les projets de vacances ont priorité sur les autres emplois du temps.
• 8 menus différents sont disponibles, un pour chaque jour de la semaine et un supplémentaire pour les vacances.
• Les plans de vacances ont priorité sur les autres programmes horaires de semaine.
• Chaque programme horaire de semaine dispose de deux périodes d'utilisation individuelles à maximum.
• Programmes horaires individuels quotidiens disponibles pour les niveaux 2 et Niveau 1, avec jusqu'au deux périodes d'utilisation chacun.

Mode de fonctionnement / Mode

• Le régulateur intégré est paramétré en usine selon le mode de fonctionnement commandé (mode).
• Le mode de fonctionnement requis doit être défini à l'appareil lors de la commande de l'appareil. Cela garantit un mode de fonctionnement fiable, car aucune intervention sur l'appareil n'est nécessaire sur place.
• Paramétré sur : voir mode selon les caractéristiques techniques.

Message d'alarme

• Les alarmes sont consignées dans la liste des alarmes.
• La liste indique le type d'alarme, la date et l'heure, ainsi que le type d'alarme.

Langues

• allemand, français, russe, néerlandais, anglais, suédois.

Interfaces

• Les interfaces suivantes sont disponibles en série pour l'intégration dans la gestion technique du bâtiment (domotique) :
• Interface Ethernet pour :
• Protocole Modbus TCP/IP- Protokoll
• BACnet/IP : protocole BACnet-AAC (Advanced Application Controller)
• Interface RS 485 pour :
• Modbus RTU

Module de commande

• Un module de commande pour montage mural / montage sur appareil est fourni avec l'appareil de traitement d'air CTA pour son utilisation.
• Le module de commande est câblé et dispose d'un écran LCD rétroéclairé à quatre lignes.
