Silencieux tubulaire

RSR 31

Produit de fin de série
Numéro de référence : 0092.0319
Fabricant : MAICO
Silencieux tubulaire avec garniture d'insonorisation de 25 mm, longueur : 1000 mm, DN 315
Exemples d'utilisation: Salle d'exposition, Café/restaurant, Théâtre, Site de fabrication, Hall industriel
Fiche de données produit

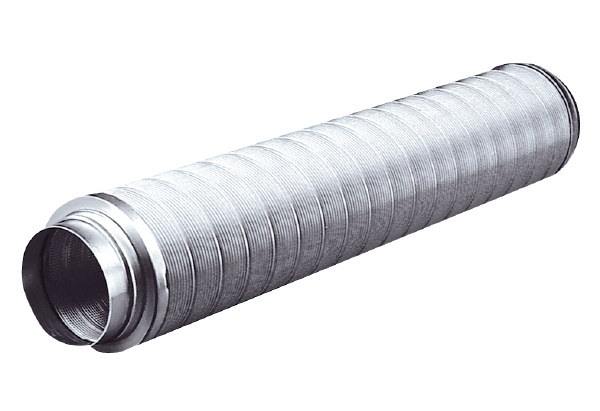

RSR 31 IM0009716.PNG Silencieux tubulaire avec garniture d'insonorisation de 25 mm, longueur : 1000 mm, DN 315

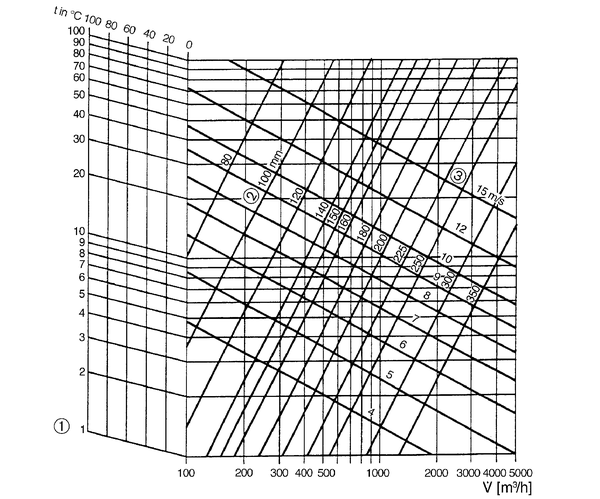

Courbe caractéristique

RSR 31 - Courbe caractéristique Pertes de charge

  1. Perte de charge en Pa/m silencieux
  2. Diamètre de la gaine
  3. Vitesse du flux

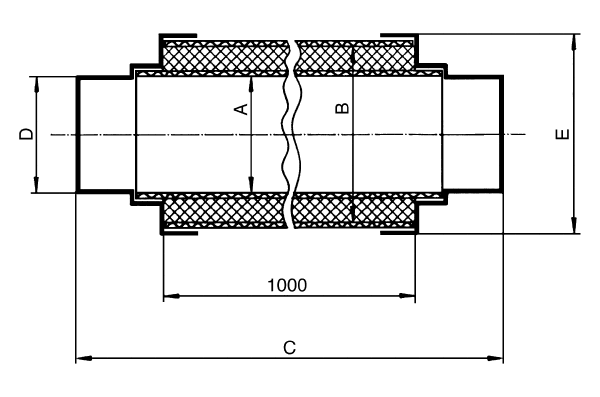

Dessin coté

RSR 31 - Dessin coté [mm]

A: 315 mm
B: 355 mm
C: 1.170 mm
D: 314,5 mm
E: 400 mm

Caractéristiques techniques

RSR 31 - Caractéristiques techniques

Article RSR 31
Modèle Garniture d'insonorisation 25 mm
Matériau aluminium
Poids 3,3 kg
Poids avec emballage 4,27 kg
Largeur nominale 315 mm
Largeur 1.170 mm
Hauteur 367,5 mm
Profondeur 367,5 mm
Largeur avec emballage 1.185 mm
Hauteur avec emballage 375 mm
Profondeur avec emballage 375 mm
Affaiblissement d'insertion à 63 Hz 2 dB
Affaiblissement d'insertion à 125 Hz 3 dB
Affaiblissement d'insertion à 250 Hz 6 dB
Affaiblissement d'insertion à 500 Hz 16 dB
Affaiblissement d'insertion à 1 kHz 33 dB
Affaiblissement d'insertion à 2 kHz 15 dB
Affaiblissement d'insertion à 4 kHz 9 dB
Affaiblissement d'insertion à 8 kHz 11 dB
Insonorisation oui
Unité de conditionnement 1 pièce
Gamme C
GTIN (EAN) 4012799923190
Référence 0092.0319

Accessoires de

RSR 31 - Accessoires de

Fait partie des accessoires spéciaux de

Type de produit Nom Réf. Prix*(EUR) Action
Caisson d'air entrant insonorisé ESR 31 S N'est plus disponible 0080.0231 sur demande
  • Sur les bulletins

Fait partie des accessoires généraux de

Type de produit Nom Réf. Prix*(EUR) Action
Ventilateur centrifuge pour gaine ronde ERR 31/1 0080.0278 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 31/1 EC 0073.0572 sur demande
  • Sur les bulletins
Caisson d'air entrant insonorisé ESR 31 EC Produit de fin de série 0080.0088 sur demande
  • Sur les bulletins
Caisson d'air entrant insonorisé ESR 31-3 EC Nouveauté 0080.1004 sur demande
  • Sur les bulletins
Boîte compacte ECR 31-2 EC 0080.0778 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé EKR 31-2 0080.0884 sur demande
  • Sur les bulletins
Ventilateur diagonal EDR 31 0080.0657 sur demande
  • Sur les bulletins
Ventilateur centrifuge pour gaine ronde ERR 31/1 S N'est plus disponible 0080.0279 sur demande
  • Sur les bulletins
Caisson d'air entrant insonorisé ESR 31/1 N'est plus disponible 0080.0285 sur demande
  • Sur les bulletins
Caisson d'air entrant insonorisé ESR 31-2 N'est plus disponible 0080.0614 sur demande
  • Sur les bulletins
Caisson d'air entrant insonorisé ESR 31-2 N'est plus disponible 0080.0060 sur demande
  • Sur les bulletins
Caisson d'air entrant insonorisé ESR 31-2 S N'est plus disponible 0080.0621 sur demande
  • Sur les bulletins
Boîte compacte ECR 31 N'est plus disponible 0080.0564 sur demande
  • Sur les bulletins
Boîte compacte ECR 31 EC N'est plus disponible 0080.0083 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé ECR-A 25/31 N'est plus disponible 0080.0568 sur demande
  • Sur les bulletins
Caisson d'air entrant insonorisé ESR 31-2 EC N'est plus disponible 0080.0714 sur demande
  • Sur les bulletins
Boîte compacte ECR 31 EC N'est plus disponible 0080.0578 sur demande
  • Sur les bulletins
Quickbox ESQ 31/4 N'est plus disponible 0080.0028 sur demande
  • Sur les bulletins
Quickbox DSQ 31/4 N'est plus disponible 0080.0033 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé EKR 31 N'est plus disponible 0080.0921 sur demande
  • Sur les bulletins
Quickbox ESQ 31/4 K N'est plus disponible 0080.0070 sur demande
  • Sur les bulletins
Quickbox DSQ 31/4 K N'est plus disponible 0080.0075 sur demande
  • Sur les bulletins
Caisson d'air sortant insonorisé EKR 31 FU N'est plus disponible 0080.0896 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

RSR 31

description rapide

Silencieux tubulaire avec garniture d'insonorisation de 25 mm, longueur : 1000 mm, DN 315

Description du produit

  • Silencieux tubulaires pour systèmes de traitement d'air.
  • Avec garniture d'insonorisation en fibres de verre liées par résine synthétique.
  • Non combustible selon DIN 4102 classe A1.
  • Affaiblissement d'insertion mesuré selon DIN 45646.
  • Résiste à des températures jusqu'à +70 °C.
  • RSR... : Avec garniture d'insonorisation de 25 mm d'épaisseur.
  • RSR.../50 : Avec garniture d'insonorisation de 50 mm d'épaisseur.

Sommaire

Schémas de branchement

RSR 31 - Schémas de branchement

Prédécesseur - Successeur

RSR 31 - Successeur

Type de produit Nom Réf. Action
Silencieux tubulaire RSR 31-1 Nouveauté 0092.0599
  • Sur les bulletins
