Ventilateur hélico-centrifuge pour gaine ronde

ERM 28

N'est plus disponible
Numéro de référence : 0080.0206ALT
Fabricant : MAICO
Série ERM
Exemples d'utilisation: Local professionnel, Restaurant d'entreprise, Équipement d'aspiration, Atelier, Aspiration au poste de travail
Fiche de données produit
ERM 28 IM0009885.PNG Série ERM

Courbe caractéristique

ERM 28 - Courbe caractéristique

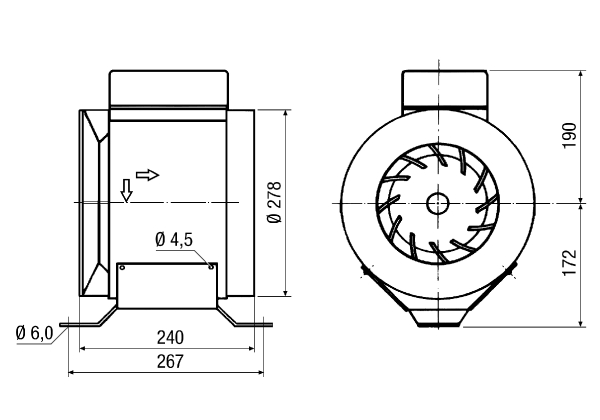

Dessin coté

ERM 28 - Dessin coté [mm]

Caractéristiques techniques

ERM 28 - Caractéristiques techniques

Article ERM 28
Vitesse variable
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz
Câble d'alimentation secteur 3 x 1,5 mm²
Boîtier matériau Matière plastique, antichoc
Couleur blanc perlé, similaire RAL 1013
Unité de conditionnement 1 pièce
Référence 0080.0206ALT

Accessoires

ERM 28 - Accessoires

Accessoires divers

Description du produit

Description duproduit

ERM 28

description rapide

Série ERM

Description du produit

Caractéristiques

  • Encombrement réduit grâce aux dimensions compactes.
  • Type de protection IP 54 si montage en position d'installation horizontale ou sens de refoulement vers le bas.
  • Pièce de raccordement du côté air aspiré et air comprimé, pour montage direct dans des gaines d'air.
  • Rotor hélico-centrifuge, optimisé au niveau de la technique des fluides.
  • Direction d'écoulement du flux identique à la direction d'écoulement du reflux. Le montage est par conséquent simplifié.
  • Blanc perlé, similaire RAL 1013.

Sens de refoulement

  • Les sens de refoulement et de rotation sont indiqués par des flèches sur le boîtier du ventilateur.

Moteur

  • ERM 15 : Moteur à bague de déphasage
  • ERM 18 : Moteur à condensateur
  • À vitesse variable.
  • Condensateur de service prêt à être raccordé dans le bornier.
  • Protection thermique contre les surcharges en série.
  • Les raccords sont amenés par contacts secs sur bornes et doivent être raccordés p. ex. à un disjoncteur-protecteur intégral MVE 10 ou au circuit électrique de commande d'un contacteur.
  • Moteur robuste avec roulement à billes, sans entretien.

Consignes de montage

  • Montage possible dans toutes les positions.
  • Utiliser des manchettes flexibles ELM pour éviter la transmission des vibrations au système à gaine ronde.

Branchement électrique

  • Bornier extérieur avec passe-fils pour le passage des câbles.

Consignes de sécurité

  • Dans le cas d'une aspiration ou d'un soufflage à l'air libre, le ventilateur ne doit être mis en marche que si la protection de l'hélice contre les contacts est garantie conformément à DIN EN ISO 13857. Monter à cet effet une grille de protection SGM.

Versions spéciales

  • Les versions spéciales suivantes sont disponibles sur demande moyennant un supplément de prix :
    • Tensions et fréquences spéciales.
    • Thermistors amenés sur bornes.
  • Des informations sur le fonctionnement à températures occasionnellement inférieures à -20°C sont disponibles sur demande.
  • La possibilité de réalisation est à vérifier au cas par cas.

Sommaire

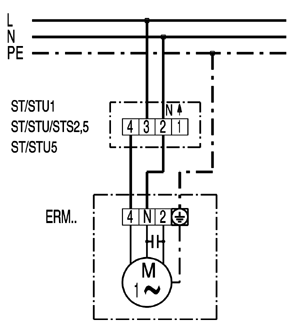

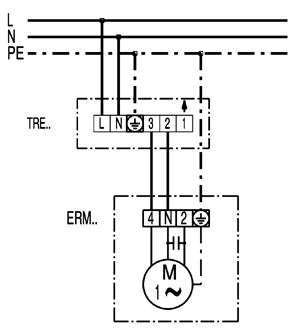

Schémas de branchement

ERM 28 - Schémas de branchement

ERM.. avec touches Marche/Arrêt

S1 - Touche Arrêt (à installer par le client)

S2 - Touche Marche (à installer par le client)

K1 - Contacteur US 16 T (à installer par le client)
