Appareil de ventilation centralisé

WR 300

N'est plus disponible
Numéro de référence : 0095.0078
Fabricant : MAICO
Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de... plus d'informations
Exemples d'utilisation: Maison individuelle, Maison passive, Bureau, Salles d'attente
WR 300 IM0008918.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible
WR 300 IM0014531.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible
WR 300 IM0015309.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible
WR 300 IM0007254.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible
WR 300 IM0013704.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible

Courbe caractéristique

WR 300 - Courbe caractéristique WR 300

  • WR 300 IM0011805.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible

I - Mode « intervalles » / Mode « vacances » pour la protection contre l'humidité

  1. Ventilation réduite
  2. Ventilation nominale
  3. Mode intensif / « festivités »
  4. Plage de dimensionnement conseillée

WR 300 - Courbe caractéristique puissance - débit d'air

  • WR 300 IM0009314.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible
  1. Avec une contre-pression de 150 Pa
  2. Avec une contre-pression de 100 Pa
  3. Avec une contre-pression de 50 Pa

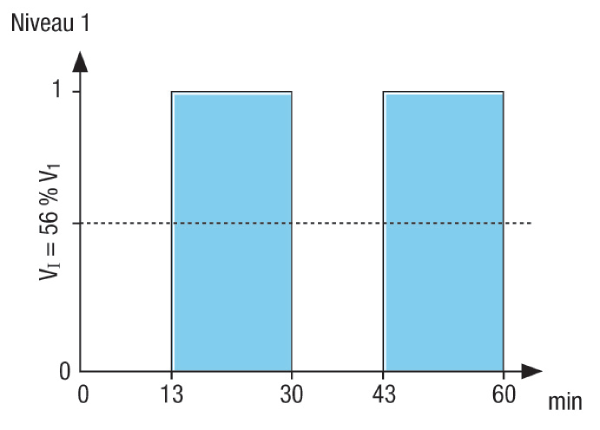

WR 300 - Courbe caractéristique Ventilation pour la protection contre l'humidité

  • WR 300 IM0014071.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible

Commande par intervalles pour niveau 1

Durée de mise en service 17 min

Durée de mise hors service 13 min

WR 300 - Courbe caractéristique Ventilation pour la protection contre l'humidité

  • WR 300 IM0014071.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible

Commande par intervalles pour niveau 1

Durée de mise en service 17 min

Durée de mise hors service 13 min

Dessin coté

WR 300 - Dessin coté [mm]

  • WR 300 IM0011807.PNG Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible
  1. Air rejeté DN 160
  2. Air entrant DN 160
  3. Air sortant DN 160
  4. Air extérieur DN 160
  5. Branchement électrique
  6. Raccordement pour condensat

Caractéristiques techniques

WR 300 - Caractéristiques techniques

Article WR 300
Nombre de niveaux de ventilation 4
Débit d'air 80 m³/h - 300 m³/h
Débit d'air constant oui
Vitesse variable
Type de tension Courant alternatif
Tension de service 230 V
Fréquence secteur 50 Hz / 60 Hz
Consommation 27 W - 125 W / Avec une contre-pression de 100 Pa
IMax 2 A
Type de protection IP 00
Homologation DIBT oui
Certification PHI oui
Lieu d'installation Cave / Combles / Jambage / Local utilitaire domestique / Chaufferie
Type de système centralisé
Boîtier matériau Tôle d’acier, poudrée
Echangeur de chaleur matériau aluminium
Matériau revêtement intérieur Matière plastique
Couleur Gris clair nacré
Poids 46,5 kg
Classe de filtre G4 / F7
Diamètre de raccordement 160 mm
Diamètre de raccordement Écoulement du condensat Raccordement de tuyau 3/4"
Largeur 786 mm
Hauteur 825 mm
Profondeur 500 mm
Taux de disponibilité de la chaleur 90 %
Type de construction de l'échangeur de chaleur Courant inversé / contre-courant
Bypass externe
Registre de préchauffage externe
Échangeur de chaleur à enthalpie non
Protection contre le gel oui
Mode été Air sortant avec RLS D1 WR
Surveillance du filtre à commande temporisée
Régulation d'humidité optionnel avec HY 5, HY 5 I, HY 10 AP, HY 10 UP
Régulation CO2(en option) SKD
Régulation de la qualité d'air (en option) EAQ 10/2
Connexion KNX (en option) à fournir sur site
Interface MODBUS non
Module de commande fourni RLS 1 WR
Module de commande (en option) RLS D1 WR
Mise en marche / à l'arrêt radio (en option) XE 1, XS 1
Intégration radio EnOcean (en option) non
Commande mobile non
Niveau de pression acoustique diffusion du bruit 41 dB(A) / 43 dB(A) / 45 dB(A) / Distance 1 m, absorption acoustique 10 m²
Numéro d'homologation Z-51.3-216
Unité de conditionnement 1 pièce
Gamme K
GTIN (EAN) 4012799950783
Référence 0095.0078



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Total

LWA2, Niveau 1 (dB(A))

26

33

37

38

37

31

21

11

43

LWA5, Niveau 1 (dB(A))

27

37

32

34

38

30

23

10

42

LWA6, Niveau 1 (dB(A))

26

37

31

40

40

32

24

10

44

LWA2, Niveau 2 (dB(A))

27

34

38

39

40

33

25

15

45

LWA5, Niveau 2 (dB(A))

27

38

33

36

41

33

26

12

44

LWA6, Niveau 2 (dB(A))

27

39

32

42

43

35

27

13

47

LWA2, Niveau 3 (dB(A))

26

35

38

41

42

36

26

13

47

LWA5, Niveau 3 (dB(A))

27

40

34

37

43

36

28

15

46

LWA6, Niveau 3 (dB(A))

27

40

33

43

45

38

30

15

48

LWA2= niveau sonore du boîtier en dB.

LWA5= niveau sonore de l'aspiration libre en dB.

LWA6= niveau sonore du soufflage libre en dB.

LWA5, LWA6 = niveau sonore délivré à l'environnement libre. Mesuré au point de fonctionnement suivant des raccords dirigés vers la pièce. LWA5 Raccord d'air sortant, LWA6 Raccord d'air entrant.

Point de fonctionnement Niveau 1 : Débit d'air 100 m³/h et pression externe 100 Pa

Point de fonctionnement Niveau 2 : Débit d'air 150 m³/h et pression externe 100 Pa

Point de fonctionnement Niveau 3 : Débit d'air 200 m³/h et pression externe 100 Pa

Accessoires

WR 300 - Accessoires

Accessoires spécifiques

Type de produitNomRéf.Prix*(EUR)Action
Support muralWRK 300-400Produit de fin de série0018.0493 sur demande
  • Sur les bulletins
Bypass pour échangeur de chaleurWRBY 300-400N'est plus disponible0093.0899 sur demande
  • Sur les bulletins
Filtre à air, rechangeWSF 300-4000093.0898 sur demande
  • Sur les bulletins
Filtre à air, rechangeWSG 300-4000093.0897 sur demande
  • Sur les bulletins
Commande air ambiantRLS 1 WR0157.0809 sur demande
  • Sur les bulletins
Commande air ambiantRLS D1 WR0157.0828 sur demande
  • Sur les bulletins
Cassette étéWRSK 300-400N'est plus disponible0095.0152 sur demande
  • Sur les bulletins

Accessoires divers

Type de produitNomRéf.Prix*(EUR)Action
Système à gaine ronde de ventilation MAICOTherm, thermoisoléSystème de gaines de ventilation à isolation thermique MAICOTherm MT---
Volet de fermetureAS 200151.0330 sur demande
  • Sur les bulletins
Grille extérieureMGR 160 alu0078.0036 sur demande
  • Sur les bulletins
Hotte d'aspiration en acier inoxydableLH-V2A 160151.0380 sur demande
  • Sur les bulletins
Raccord mural d'air extérieurKW-AL 16E0152.0077 sur demande
  • Sur les bulletins
Raccord mural d'air extérieurKW-AL 16W0152.0078 sur demande
  • Sur les bulletins
Raccord mural d'air extérieurKW-AL 20E0152.0081 sur demande
  • Sur les bulletins
Raccord mural d'air extérieurKW-AL 20W0152.0082 sur demande
  • Sur les bulletins
Raccord mural d'air rejetéKW-FL 16E0152.0079 sur demande
  • Sur les bulletins
Raccord mural d'air rejetéKW-FL 16W0152.0080 sur demande
  • Sur les bulletins
Raccord mural d'air rejetéKW-FL 20E0152.0083 sur demande
  • Sur les bulletins
Raccord mural d'air rejetéKW-FL 20W0152.0084 sur demande
  • Sur les bulletins
Raccords muraux combinésKWH 16 L0152.0061 sur demande
  • Sur les bulletins
Raccords muraux combinésKWH 16 R0152.0060 sur demande
  • Sur les bulletins
Raccords muraux combinésKWH 20 L0152.0063 sur demande
  • Sur les bulletins
Raccords muraux combinésKWH 20 R0152.0062 sur demande
  • Sur les bulletins
Sortie de toitureDF 160 S0092.0375 sur demande
  • Sur les bulletins
TuileDP 160 SB0092.0380 sur demande
  • Sur les bulletins
TuileDP 160 A0092.0383 sur demande
  • Sur les bulletins
Collier de fixationBS 1600092.0360 sur demande
  • Sur les bulletins
Grille anti-pluieRG 1600151.0281 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, acier inoxydableTM-V2A 100151.0374 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, acier inoxydableTM-V2A 120151.0375 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métalTFA 100151.0369 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métalTFA 120151.0370 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métalTFZ 100151.0364 sur demande
  • Sur les bulletins
Bouche d'extraction-insufflation, métalTFZ 120151.0365 sur demande
  • Sur les bulletins
Cadre d'encastrement pour TFA/TFZEBR-D 100092.0493 sur demande
  • Sur les bulletins
Cadre d'encastrement pour TFA/TFZEBR-D 120092.0494 sur demande
  • Sur les bulletins
Clapet d'air entrantZWVQ 100152.0064 sur demande
  • Sur les bulletins
Clapet d'air entrantZWVQ 120152.0065 sur demande
  • Sur les bulletins
Coude rapporté thermoisolé à branche longueABLS 1600058.0048 sur demande
  • Sur les bulletins
Caisson insonorisantSB 12/160059.0995 sur demande
  • Sur les bulletins
Silencieux tubulaireRSR 100092.0311 sur demande
  • Sur les bulletins
Silencieux tubulaireRSR 120092.0312 sur demande
  • Sur les bulletins
Silencieux tubulaireRSR 160092.0314 sur demande
  • Sur les bulletins
Silencieux tubulaireRSR 16/500092.0324 sur demande
  • Sur les bulletins
Silencieux enfichableSDE 80044.0213 sur demande
  • Sur les bulletins
Silencieux enfichableSDE 100044.0214 sur demande
  • Sur les bulletins
Silencieux enfichableSDE 120044.0215 sur demande
  • Sur les bulletins
Silencieux enfichableSDE 160044.0216 sur demande
  • Sur les bulletins
Réchauffeur d'air électriqueERH 16-20082.0102 sur demande
  • Sur les bulletins
Réchauffeur d'air à eauWRH 16-20082.0118 sur demande
  • Sur les bulletins
Filtre à airTFE 16-40149.0077 sur demande
  • Sur les bulletins
Filtre à airTFE 16-50149.0061 sur demande
  • Sur les bulletins
Filtre à airTFE 16-70149.0052 sur demande
  • Sur les bulletins
Interrupteurs radioXS 10157.0344 sur demande
  • Sur les bulletins
Récepteur radioXE 10157.0343 sur demande
  • Sur les bulletins
ThermostatTH 100157.0764 sur demande
  • Sur les bulletins
Système de régulation de températureETL 16 PN'est plus disponible0157.0824 sur demande
  • Sur les bulletins
Sonde pour gaine rectangulaireFL 30 P0157.0780 sur demande
  • Sur les bulletins
Sonde pour pièceFR 30 P0157.0781 sur demande
  • Sur les bulletins
Contrôleur de débit d'airLW 90157.0779 sur demande
  • Sur les bulletins
HygrostatHY 10 APN'est plus disponible0157.0358 sur demande
  • Sur les bulletins
HygrostatHY 10 UPN'est plus disponible0157.0357 sur demande
  • Sur les bulletins
Détecteur<sub>de CO</sub>2SKD0157.0345 sur demande
  • Sur les bulletins
Régulateur de la qualité de l'airEAQ 10/20157.0834 sur demande
  • Sur les bulletins
HygrostatHY 5N'est plus disponible0157.0123 sur demande
  • Sur les bulletins
HygrostatHY 5 IN'est plus disponible0157.0125 sur demande
  • Sur les bulletins

Description du produit

Description duproduit

WR 300

description rapide

Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, mode « intervalles », 80 - 300 m³/h, 4 x DN 160, y compris module de commande RLS 1 WR, homologation DIBT et maison passive, raccordement KNX possible

Description du produit

Caractéristiques

  • Particulièrement économique en énergie grâce aux moteurs à courant continu avec technologie EC.
  • Avec régulation automatique du débit d'air pour un débit d'air constant.
  • Boîtier en tôle d'acier, à revêtement pulvérulent.
  • Couleur gris perle clair.
  • Revêtement intérieur en matière plastique thermorésistante (PPE), non hygroscopique.
  • Remplacement de filtre aisé, possible sans outils.
  • Filtre 2 x G4, 1 x F7.
  • 4 raccords tubulaires DN 160 avec double joint à lèvres en caoutchouc. Pour le raccord direct de silencieux tubulaires.
  • Cassette été comme accessoires.
  • Homologation DIBT et certification PH.
  • Raccordement possible aux systèmes KNX.

Module de commande

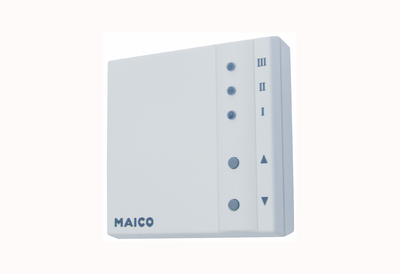

  • Le module de commande RLS 1 WR est inclus dans la livraison.
  • Message de remplacement de filtre.
  • Réglage des 4 niveaux de ventilation par touches.
  • Affichage de dysfonctionnements.
  • Il est possible de raccorder d'autres modules de commande en parallèle.

Échangeur de chaleur

  • Échangeur de chaleur à plaques en aluminium.
  • L'échangeur de chaleur peut être sorti facilement après le dévissage de la face avant.
  • Nettoyage aisé de l'échangeur de chaleur avec de l'eau.

Protection contre le gel

  • La protection contre le gel prévient le gel de l'échangeur de chaleur.
  • Le dispositif de protection contre le gel arrête le ventilateur d'air entrant lorsque la température de l'air rejeté chute trop fortement et se remet en marche automatiquement.
  • Recommandation : Combiner les appareils à récupération de chaleur avec un échangeur géothermique à saumure.

Ventilateurs à haute efficacité énergétique

  • 2 ventilateurs centrifuges à courant continu à pales recourbées vers l'avant. Dans l'air entrant ou sortant.
  • 4 niveaux de ventilation :
    • I = Mode « intervalles » / Mode « vacances » pour la protection contre l'humidité
    • 1 = Ventilation réduite
    • 2 = Ventilation nominale
    • 3 = Mode intensif / Mode « festivités »
  • Le débit d'air est réglable en continu.
  • Remplacement aisé des ventilateurs 300 par les 400 possible.

Consignes de montage

  • Pieds pour l'installation.
  • Montage nécessaire au mur ou sur plate-forme pour garantir l'accès au raccordement pour condensats.
  • Les couvercles du boîtier peuvent se dévisser.
  • Prévoir un silencieux côté air entrant et air sortant.

Branchement électrique

  • Prêt à fonctionner.
  • Préparé pour le raccordement des capteurs.
  • Contact libre de potentiel, p. ex. pour l'affichage de fonctionnement.
  • Connexion centrale possible dans bus KNX/EIB.

Evacuation des condensats

  • L'évacuation des condensats s'effectue par le fond de l'appareil. Évacuation des condensats (raccordement de tuyau ½") à brancher à un siphon.
  • Bac à condensat stable moussé.

Fonction Plus (mode été)

  • En mode Éco, seul le ventilateur d'air sortant fonctionne ; d'où une économie de puissance d'env. 50 %. Possible avec module de commande numérique RLS D1 WR.

Sommaire

Schémas de branchement

WR 300 - Schémas de branchement

Appareil de ventilation WR 300, WR 400 à plusieurs commandes d'air ambiant RLS 1 WR

A - Appareil de ventilation WR 300, WR 400

A1 - Platine de commande

B1 - Unité de commande (1) RLS 1 WR

B2 - Unité de commande (2) RLS 1 WR

Il est possible de raccorder jusqu'à 5 unités de commande RLS 1 WR à l'appareil de ventilation. (Uniquement si aucun capteur de CO2 n'est raccordé).

L'appareil de ventilation est préparé en usine pour le raccordement de l'unité de commande RLS 1 WR, c'est-à-dire que le cavalier 8 de la platine de commande A1 est ponté.

W1 - Câble de raccordement 230 VCA

W2 - Ligne de commande pour l'unité de commande

V - Distributeur (à fournir par le client)



Appareil de ventilation WR 300, WR 400 à commande d'air ambiant RLS 1 WR et capteur de CO2

A - Appareil de ventilation WR300, WR400

A1 - Platine de commande

CO2 - Capteur de CO2 SKD (accessoires)

W1 - Câble de raccordement 230 VCA

W2 - Ligne de commande pour la commande d'air ambiant

W3' - Câble de raccordement pour capteur de CO2 externe (à fournir par le client). Raccord dans l'appareil de ventilation au niveau des bornes « CO2 » et « OT » et de la platine de commande A1. Le capteur C02 doit être libéré dans l'appareil de ventilation. Pour ce faire, ponter le cavalier 10 (CO2) sur la platine de commande A1.



Appareil de ventilation WR 300, WR 400 à commande d'air ambiant RLS 1 WR et contrôleur de différence de pression

Le contrôleur de différence de pression P est un dispositif de sécurité permettant un fonctionnement simultané avec un foyer dépendant de l'air ambiant. Il empêche qu'un appareil de ventilation qui lui est raccordé continue à fonctionner lorsque la pression de l'air dans la pièce de séjour baisse par rapport à la pression extérieure. En cas de sous-pression, le contact relais libre de potentiel (ouvreur) s'ouvre dans le contrôleur de différence de pression, les ventilateurs de l'appareil de ventilation s'arrêtent et le module de commande RLS 1 WR est bloqué jusqu'à ce que le contact relais se ferme à nouveau et que les ventilateurs reprennent leur fonctionnement.

Le contact relais k est relié pour ce faire en série à la tension d'alimentation des ventilateurs.

Lors du choix du contrôleur de différence de pression, prendre en compte les caractéristiques techniques de la sortie de commutation (contact relais libre de potentiel k). Puissance de coupure minimale : 230 VCA, 2A.

A - Appareil de ventilation WR 300, WR 400

A1 - Platine de commande

B1 - Commande d'air ambiant RLS 1 WR

P - Contrôleur de différence de pression avec contact relais libre de potentiel k (à fournir par le client)

k - Sortie de commutation, contact relais libre de potentiel

W3" - Câble de raccordement pour le contrôleur de différence de pression (à fournir par le client)

La liaison entre le contrôleur de différence de pression et l'appareil de ventilation se fait à l'aide d'un câble de raccordement W3". Le contact relais libre de potentiel k du contrôleur de différence de pression P est connecté à la platine de commande A2, au niveau des bornes « N » et « N-». Il faut auparavant retirer le pont enfichable au niveau des bornes « N » et « N-» de la platine de commande A2.



Appareil de ventilation WR 300, WR 400 à commande d'air ambiant RLS 1 WR et hygrostat

Raccord d'un hygrostat avec contact libre de potentiel. Si, en cas d'humidité ambiante, le contact libre de potentiel de l'hygrostat se ferme, alors l'appareil de ventilation passera au niveau LS3, quel que soit le niveau d'air réglé. Lorsque l'humidité ambiante est évacué (le contact de l'hygrostat s'ouvre), l'appareil de ventilation retourne au niveau d'air précédemment réglé.

A - Appareil de ventilation WR 300, WR 400

A1 - Platine de commande : Cavalier 10 (CO2) ouvert.

B1 - Commande d'air ambiant RLS 1 WR

r.F. (r.F. = humidité relative) - Hygrostat HY5 ou HY5I, voir Accessoires

L'appareil de ventilation est préparé en usine pour le raccordement d'un hygrostat avec contact libre de potentiel, c'est-à-dire que le cavalier 10 de la platine de commande A2 est ouvert.

W3' - Câble de raccordement pour hygrostat externe (à fournir par le client).

Raccordement pour la platine de commande A2 sur les bornes « CO2 »

Voir illustration.



Appareil de ventilation WR 300, WR 400 à commande d'air ambiant RLS 1 WR

A - Appareil de ventilation WR 300, WR 400

ABL - Air sortant

A1 - Platine de commande

B1 - Unité de commande RLS 1 WR

BA - Affichage de fonctionnement

M1 - Ventilateur air entrant

M2 - Ventilateur air sortant

N - Secteur

S - Contacteur de porte/Commande par la face avant

S1 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 1

S2 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 2

S3 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 3

S1 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 1

S2 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 2

S3 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 3

Tmin - Sonde de température protection contre le gel

W1 - Câble de raccordement 230VCA

W2 - Ligne de commande pour l'unité de contrôle

ZUL - Air entrant

Réglages des cavaliers :

J 1-3 - Type d'appareil, 001=WR 300 / 010=WR 400

J 4-5 - Température de protection contre le gel

J 6 - Aucune fonction

J 7 - Limitation du temps (60 minutes) LS 3 est activé

J 8 - Unité de commande RLS 1 WR sélectionnée

J 9 - La fonction Arrêt est validée sur l'unité de contrôle RLS 1 WR

J 10 - Entrée 0-10V ducapteur de CO2verrouillée

Autres possibilités de raccordement :

W3 / W3' - Câble de raccordement (á fournir sur site) pourcapteur de CO2 externehygrostat ou affichage de fonctionnement externe.

CapteurdeCO2 : Hygrostat SKD : HY5 / HY5I

k1 - Contact relais libre de potentiel (max. 3A / 250V, 2A / 30 VCC). Le contact est fermé lorsque l'appareil de ventilation fonctionne.



Appareil de ventilation WR 300, WR 400 à commande d'air ambiant RLS 2 F

A - Appareil de ventilation WR 300, WR 400

ABL - Air sortant

A1 - Platine de commande

B1 - Unité de commande RLS 1 WR

BA - Affichage de fonctionnement

M1 - Ventilateur air entrant

M2 - Ventilateur air sortant

N - Secteur

S - Contacteur de porte/Commande par la face avant

S1 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 1

S2 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 2

S3 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 3

S1 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 1

S2 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 2

S3 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 3

Tmin - Sonde de température protection contre le gel

W1 - Câble de raccordement 230 VCA

W2 - Ligne de commande pour l'unité de commande

ZUL - Air entrant

* - Les conducteurs marrons et blancs ne sont pas nécessaires. Merci de les isoler !

Réglages des cavaliers :

J 1-3 - Type d'appareil, 001=WR 300 / 010=WR 400

J 4-5 - Température de protection contre le gel

J 6 - Aucune fonction

J 7 - Aucune fonction si l'unité de commande RLS 2 F est utilisée

J 8 - Unité de commande RLS1WR sélectionnée

J 9 - Aucune fonction si l'unité de commande RLS 2 F est utilisée

J 10 - Entrée 0-10V ducapteur de CO2verrouillée

Autres possibilités de raccordement :

W3 / W3' - Câble de raccordement (á fournir sur site) pourcapteur de CO2 externe,hygrostat ou affichage de fonctionnement externe.

CapteurdeCO2 : Hygrostat SKD : HY 5 / HY 5 I

k1 - Contact relais libre de potentiel (max. 3A / 250V, 2A / 30 VCC). Le contact est fermé lorsque l'appareil de ventilation fonctionne.



Schéma de câblage WR 300 / WR 400 à commande d'air ambiant RLS D1 WR (fonction Plus)

A - Appareil de ventilation WR 300 / WR 400 ou RB 300 / RB 400

A1 - Module électronique

A2 - Platine de commande

B1 - Commande d'air ambiant RLS 1 WR ou RB-ZF4

B - Commande d'air ambiant RLS D1 WR ou RB-D1-ZF4

W1 - Câble de raccordement 230 VCA

W2 - Ligne de commande blindée (à fournir par le client) pour commande d'air ambiant RLS D1 WR / RB-D1-ZF4. Au lieu de la commande d'air ambiant B1 (RLS 1 WR / RB-ZF4), il est également possible de connecter la commande d'air ambiant B (RLS D1 WR /

RB-D1-ZF4). Diamètre externe de la ligne blindée 3,2...6,5 mm, p. ex., LIYCY 2 x 0,75 mm².

W2' - Ligne de commande (à fournir par le client) pour la commande d'air ambiant RLS 1 WR / RB-ZF4. Diamètre externe de la ligne de commande 3,2...6,5 mm, p. ex., LIYY 6 x 0,34 mm².

S1 - Commutateur d'appareil

M1 - Ventilateur d'air entrant

M2 - Ventilateur d'air sortant

S - Contacteur de porte / Commande par la face avant

T-min - Sonde de température protection contre le gel

S1 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 1

S2 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 2

S3 [bleu] - Potentiomètre de réglage du débit d'air entrant niveau d'air 3

S1 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 1

S2 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 2

S3 [rouge] - Potentiomètre de réglage du débit d'air sortant niveau d'air 3

Réglages des cavaliers

J 1-3 - Type d'appareil WR 300 (0,0,1) / WR 400 (0,1,0)

J 4-5 - Température de protection contre le gel

J 6 - Aucune fonction

J 7 - Limitation du temps (60 minutes) LS3 est activé

J 8 - Module de commande RLS 1 WR ou RLS D1 WR sélectionné

J 9 - Protection contre l'humidité en position Arrêt du commutateur verrouillée. Module de commande : Position Arrêt du commutateur (Standby)

autorisée.

J 10 - Entrée 0-10V du détecteur de CO2 verrouillée

Autres possibilités de raccordement

W3 - Câble de raccordement (à fournir par le client) pour affichage de fonctionnement externe.

k1 - Contact de relais libre de potentiel k1 (3 A max. / 250 VCA, 2 A / 30 VCC). Le contact de relais k1 est fermé lors du fonctionnement de l'appareil de ventilation.

W4 - Câble de raccordement (à fournir par le client) pour détecteur de CO2 / VOC externe ou hygrostat externe. Hygrostat à contact libre de potentiel.

W5 - Câble de raccordement (à fournir par le client) pour contrôleur de différence de pression externe. Contrôleur de différence de pression avec contact de relais libre de potentiel. Puissance de coupure minimale contact de relais : 230 VCA, 2A. Retirer pont J1 sur platine de commande A2.



Prédécesseur - Successeur

Mémos
Demande
Comparatif
Le bloc-notes vous permet deregrouper les produits que vous souhaitez. Vous pouvez modifier le bloc-notes à votre gré. Vous pouvez modifier la quantité et la position des produits, revenir à la page produit, télécharger les fiches de données produit, effacer des positions, ainsi que marquer des produits comme optionnels. Le bloc-notes peut être enregistré sur l'ordinateur local puis être appelé ultérieurement pour subir d'autres modifications. Une fois le bloc-notes terminé, vous pouvez télécharger les textes d'appel d'offre de tous les produits enregistrés, rédiger une demande ou comparer des produits.
Trier Type de produit Nom Réf. PDF Gamme Prix catalogue* (EUR) Quantité Optionnel Montant brut total (EUR)
Aucun produit dans le bloc-notes.
Enregistrer le bloc-notes sur l'ordinateur local
Charger le bloc-notes à partir d'un ordinateur local

Recherche

Vous pouvez ici effectuer une recherche de produits, documents, pages de contenu, etc.

Notre site internet utilise des cookies pour vous assurer un service optimal. Accepte

Mentions légales Protection des données
