WS 150 L - Courbe caractéristique
- Niveau 1 = 70 m3/h
- Niveau 2 = 100 m3/h
- Niveau 3 = 135 m3/h
Appareil de ventilation centralisé
WS 150 L
N'est plus disponibleFabricant : MAICO
Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de... plus d'informations
Exemples d'utilisation: Appartement, Maison à faible niveau énergétique, Maison individuelle, Maison passive
Fiche de données produit
Courbe caractéristique
Dessin coté

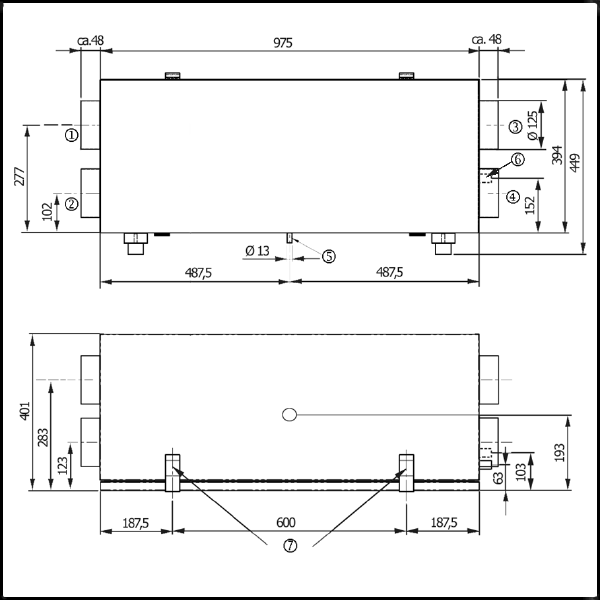

WS 150 L - Dessin coté [mm]
- Air sortant
- Air entrant
- Air extérieur
- Air rejeté
- Evacuation des condensats
- Branchements électriques
- Fermeture
Caractéristiques techniques
WS 150 L - Caractéristiques techniques
Accessoires / Pièces de rechange
WS 150 L - Accessoires / Pièces de rechange
Accessoires spécifiques
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Raccords enfichables pour gaines rondes | SVR 125 | 0055.0183 | sur demande | |
| Coude de 45°, tréfilé | B45-125 | 0055.0326 | sur demande | |
| Coude de 90°, tréfilé | B90-125 | 0055.0312 | sur demande | |
| Support mural | WSK 150 Produit de fin de série | 0018.0458 | sur demande | |
| Filtre à air, rechange | WSG 150 | 0093.0892 | sur demande | |
| Commande air ambiant | RLS 3 | 0157.0831 | sur demande | |
| Commande air ambiant | RLS 2 F | 0157.0806 | sur demande | |
| Cassette été | SK 150 | 0095.0151 | sur demande |
Accessoires divers
Pièces de rechange
| Type de produit | Nom | Réf. | Prix*(EUR) | Action |
|---|---|---|---|---|
| Alimentation à découpage | SNT WSRB 150 | E157.0936.0100 | sur demande | |
| Sonde de température | TF WSRB 1 | E157.0976.9001 | sur demande | |
| Contacteur de porte | TS 1 | E157.1150.0000 | sur demande | |
| Contacteur de porte | TS 2 | E157.0887.0000 | sur demande | |
| Ventilateur | V WSRB 150 | E156.0117.9000 | sur demande | |
| Échangeur de chaleur | WT WSRB 150 | E192.0400.9000 | sur demande |
Description du produit
Description duproduit
WS 150 L
description rapide
Appareil de ventilation centralisé à récupération de chaleur très efficace par le biais d'un échangeur de chaleur à courants croisés, moteurs EC à régulation en permanence du débit d'air, air entrant et sortant à gauche, 4 x DN 125, homologation DIBT, 70 - 165 m³/h, raccordement KNX possibleDescription du produit
Caractéristiques
- Régulation automatique du débit d'air pour un débit d'air constant.
- Particulièrement économique en énergie grâce aux moteurs à courant continu.
- Boîtier en tôle d'acier à revêtement pulvérulent en construction en sandwich, avec isolation thermique intégrée.
- Couleur gris clair.
- Système de filtrage intégré avec filtre à poussière grossière (G4) dans l'air extérieur et dans l'air sortant. Remplacement de filtre possible sans outils.
- Respectivement 2 raccords tubulaires DN 125 avec joint à lèvre en caoutchouc, aux parois latérales de l'appareil. Pour le raccord direct de silencieux tubulaires.
- Commande via module de commande RLS 2 dans le séjour.
- Module de commande pour la sélection des niveaux de ventilation, surveillance de la minuterie et du filtre.
- Module de commande non fourni.
- Homologation DIBT.
- Raccordement possible aux systèmes KNX.
Échangeur de chaleur
- Échangeur de chaleur à courants croisés en aluminium.
- Démontage aisé de l'échangeur de chaleur pour le nettoyer à l'eau.
Protection contre le gel
- Protection contre le gel par débranchement des ventilateurs d'air entrant.
- Le dispositif de protection contre le gel arrête le ventilateur d'air entrant si les températures de l'air rejeté sont trop basses.
- Recommandation : Combiner les appareils à récupération de chaleur avec un échangeur géothermique à saumure.
Ventilateurs à haute efficacité énergétique
- 2 ventilateurs centrifuges à courant continu, un ventilateur pour l'air entrant et un pour l'air sortant.
- 3 niveaux de ventilation réglables :
- 1 = Ventilation réduite : 70, 85, 95, 105 m3/h
- 2 = Ventilation nominale : 85, 100, 120, 135 m3/h
- 3 = Ventilation intensive : 120, 135, 150, 165 m3/h
- Réglage d'usine : 70/100/135 m3/h.
Consignes pour le montage
- Montage nécessaire au mur ou sur plate-forme pour garantir l'accès au raccordement pour condensats.
- Après avoir défait les deux grenouillères, il est possible d'abattre la plaque frontale.
- Découpler le boîtier avec des plaques d'isolation des bruits de structure pour l'insonorisation.
Evacuation des condensats
- L'évacuation des condensats s'effectue par le fond de l'appareil. Ecoulement de condensats (filet extérieur 3/4") pour raccordement à un tuyau souple 1/2".
Schémas de branchement
WS 150 L - Schémas de branchement
Téléchargements / Vidéos
WS 150 L - Téléchargements / Vidéos
Prédécesseur - Successeur
