Aksijalni krovni ventilatori ispuhivanje

DAD 63/4

Broj artikla: 0073.0074
Proizvođač: MAICO
Aksijalni krovni ventilator, horizontalno ispuhivanje, 4-polni, DN 630, trofazna struja
Primjeri primjene: Proizvodno postrojenje, Radni prostor, Komercijalni prostor, Industrijski hangar
Podatkovni list proizvoda
DAD 63/4 IM0020596.PNG Aksijalni krovni ventilator, horizontalno ispuhivanje, 4-polni, DN 630, trofazna struja
Natrag
  • Na blok za zabilješke
DAD 63/6
DAD 63/4
DAD 71/6
DAD 71/4
DAD 80/6
DAD 80/4
DAD 90/6
DAD 90/4

Krivulja

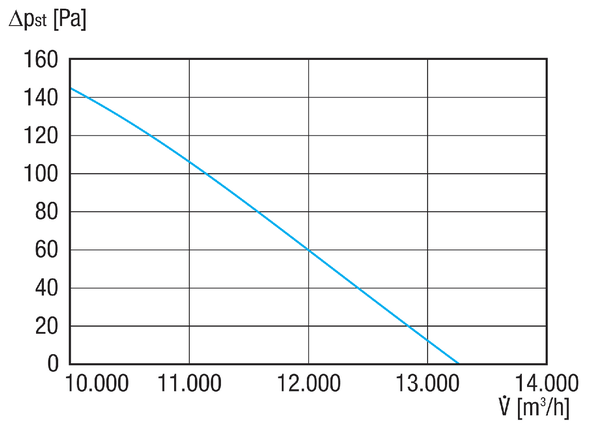

DAD 63/4 - Krivulja

Crtež s veličinama

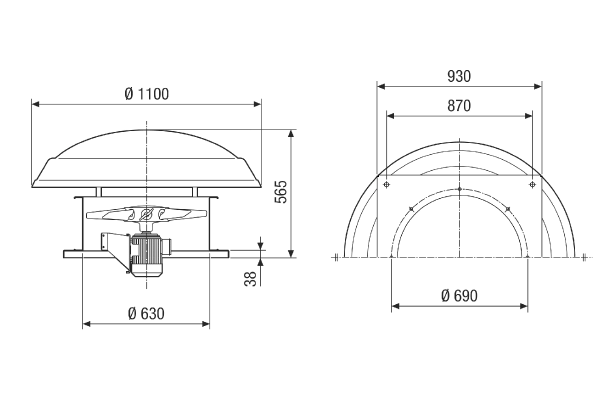

DAD 63/4 - Crtež s veličinama [mm]

Tehnički podaci

DAD 63/4 - Tehnički podaci

Artikl DAD 63/4
Volumen zraka 13.274 m³/h
Volumen zrakaNomin. 8.294 m³/h / u opt. Stupanj djelovanja
Tlak pfs, nomin. 176 Pa / u opt. Stupanj djelovanja
Brzina nNomin. 1.440 1/min / u opt. Stupanj djelovanja
Brzina 1.440 1/min
Tip propelera aksijalni
S mogućnošću upravljanja brzinom ✔
Mogućnost obrnutog načina rada −
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 1.100 W
INomin. 2,5 A
Vrsta zaštite IP 55
Toplinska klasa F
Moguća promjena pola −
Mjesto ugradnje Krov
Položaj za ugradnju vertikalno
Materijal kućišta Čelični lim, pocinčani
Materijal propelera poliamid
Boja siva
Težina 59 kg
Težina s pakovanjem 65 kg
Nominalna dužina 630 mm
Širina 1.100 mm
Visina 565 mm
Dubina 1.100 mm
Širina s pakovanjem 1.200 mm
Visina s pakovanjem 800 mm
Dubina s pakovanjem 1.200 mm
Temperatura struje zraka kod IMaks. -15 °C do 50 °C
PTC DIN 44082 M 100
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799730743
Broj artikla 0073.0074
Artikl DAD 63/4
Ukupna učinkovitost η 44,455 %
Kategorija mjerenja C
Kategorija učinkovitosti statička
Stupanj učinkovitosti N 50,5
Potreban VSD ne
Godina proizvodnje Vidi nazivnu pločicu
Naziv proizvođača/službeni registracijski broj/mjesto podružnice proizvođača Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233 / vidi upute za montažu
Br. art. 0073.0074
PBEP /volumen zrakaBEP /Pfs, BEP 1,093 kW / 8.294 m³/h
nBEP 1.430 1/min
Specifični omjer ≈ 1
Informacije o rastavljanju i zbrinjavanju vidi upute za montažu
Informacije o ugradnji, radu i preventivnom održavanju vidi upute za montažu
Upotrijebljeni predmeti pri mjerenju učinkovitosti koji nisu opisani u kategoriji mjerenja -
IBEP 2,5 A
pf, BEP 176 Pa
Razina jačine zvukaLWA7 82 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, S5 (dB(A))

57

64

69

74

77

76

75

69

82

LWA5 = razina jačine zvuka slobodnog usisa u dB

Opis proizvoda

Opisproizvoda

DAD 63/4

Kratka informacija

Aksijalni krovni ventilator, horizontalno ispuhivanje, 4-polni, DN 630, trofazna struja

Opis proizvoda

Značajke

  • Aksijalni krovni ventilator za obrtničke i industrijske objekte te prostorije i postrojenja velikog volumena.
  • Pogodno za usis velikih količina strujanja zraka.
  • Visoka učinkovitost.
  • Niska razina buke.
  • Jednostavna instalacija.
  • Moguć priključak na cijevi.
  • Klasa zaštite IP 55.
  • Prikladno za raspon temperature od -15 °C do +50 °C.
  • Kućište od čeličnog lima obloženog epoksidom.
  • Aksijalni propeler od poliamida ojačanog staklenim vlaknima.

Motor

  • Asinhroni trofazni motori.
  • Klasa zaštite IP 55.
  • Način rada S1 (neprekidni rad).
  • Može se regulirati putem broja okretaja s pretvaračem frekvencije.
  • Dopušteni frekvencijski opseg pri regulaciji broja okretaja s pretvaračem frekvencije 20-50 Hz.
  • Temperatura u motoru ventilatora nadzire se PTC termorezistorom. PTC termorezistore morate priključiti na sustav okidanja koji pri visokim temperaturama trajno isključuje ventilator iz mreže.

Električni priključak

  • Priključak u priključnoj kutiji na motoru.

Sigurnosne upute

  • Priključivanje na steznu letvicu u kućištu.

Poseban model

  • Na zahtjev i uz dodatno naknadu moguće je isporučiti posebne modele:
    • Verzije s protukišnom haubom od aluminija (maks. do nominalne širine 800).
    • Verzije s rotorima od aluminija.
    • Verzije s dvostrukim polaritetom.

Sadržaj

Priključne sheme

DAD 63/4 - Priključne sheme
