Aksijalni cijevni ventilator

DAR 90/6 0,75

Broj artikla: 0073.0157
Aksijalni cijevni ventilator, DN 900, trofazna struja, nominalna snaga 0,75 kW
Primjeri primjene: Proizvodno postrojenje, Radni prostor, Komercijalni prostor, Industrijski hangar
Podatkovni list proizvoda
DAR 90/6 0,75 IM0021035.PNG Aksijalni cijevni ventilator, DN 900, trofazna struja, nominalna snaga 0,75 kW
Natrag
  • Na blok za zabilješke
DAR 90/8 1,5
DAR 90/8 1,1
DAR 90/6 3
DAR 90/6 2,2
DAR 90/6 1,5-2
DAR 90/6 1,5-1
DAR 90/6 1,1
DAR 90/6 0,75
DAR 90/4 9,2
DAR 90/4 7,5
DAR 90/4 5,5-1
DAR 90/4 5,5-2
DAR 90/4 4
DAR 90/4 3

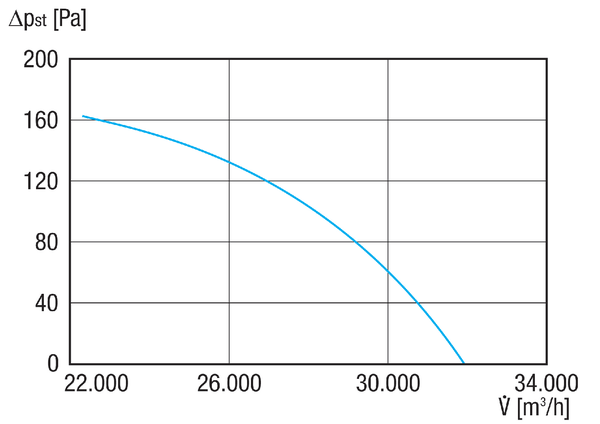

Krivulja

DAR 90/6 0,75 - Krivulja

Crtež s veličinama

DAR 90/6 0,75 - Crtež s veličinama [mm]

Tehnički podaci

DAR 90/6 0,75 - Tehnički podaci

Artikl DAR 90/6 0,75
Volumen zraka 19.649 m³/h
Brzina 960 1/min
Tip propelera aksijalni
S mogućnošću upravljanja brzinom ✔
Mogućnost obrnutog načina rada −
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 750 W
INomin. 2,01 A
Vrsta zaštite IP 55
Toplinska klasa F
Moguća promjena pola −
Mjesto ugradnje Cijev
Položaj za ugradnju horizontalno
Materijal kućišta Čelični lim s epoksidnom oblogom
Materijal rotora poliamid
Boja siva
Težina 95 kg
Težina s pakovanjem 111 kg
Nominalna dužina 900 mm
Širina 1.030 mm
Visina 680 mm
Dubina 1.030 mm
Širina s pakovanjem 1.140 mm
Visina s pakovanjem 830 mm
Dubina s pakovanjem 1.140 mm
Temperatura struje zraka kod IMaks. -10 °C do 50 °C
PTC DIN 44082 M 100
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799731573
Broj artikla 0073.0157
Artikl DAR 90/6 0,75
Ukupna učinkovitost η 37,9 %
Kategorija mjerenja C
Kategorija učinkovitosti statička
Stupanj učinkovitosti N 44,6
Potreban VSD ne
Godina proizvodnje Vidi nazivnu pločicu
Naziv proizvođača/službeni registracijski broj/mjesto podružnice proizvođača Maico Elektroapparate-Fabrik GmbH / Registarski sud Freiburg, HRB 601233 / Villingen-Schwenningen
Br. art. 0073.0157
PBEP /volumen zrakaBEP /Pfs, BEP 0,879 kW / 12.258 m³/h / 97,8 Pa
nBEP 960 1/min
Specifični omjer ≈ 1
Informacije o rastavljanju i zbrinjavanju vidi upute za montažu
Informacije o ugradnji, radu i preventivnom održavanju vidi upute za montažu
Upotrijebljeni predmeti pri mjerenju učinkovitosti koji nisu opisani u kategoriji mjerenja -
IBEP 2,01 A
Razina jačine zvukaLWA7 86 dB(A)

63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, S5 (dB(A))

56

67

75

80

80

78

77

71

86

LWA5 = razina jačine zvuka slobodnog usisa u dB

Pribor

DAR 90/6 0,75 - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Pribor za ugradnju KIT DAD 90 0073.0087 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Produžetak kućišta GVI 90 Obustavljeni proizvod 0073.0203 na zahtijev
  • Na blok za zabilješke
Produžetak kućišta GVI v 90 Novost 0073.0692 na zahtijev
  • Na blok za zabilješke
Rešetka za zaštitu od dodira SGCI 90 Obustavljeni proizvod 0073.0096 na zahtijev
  • Na blok za zabilješke
Rešetka za zaštitu od dodira SGCI v 90 Novost 0073.0674 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka SGRI 90 Obustavljeni proizvod 0073.0047 na zahtijev
  • Na blok za zabilješke
Zaštitna rešetka SGRI v 90 Novost 0073.0665 na zahtijev
  • Na blok za zabilješke
Fleksibilna spojnica ELI 90 Obustavljeni proizvod 0073.0221 na zahtijev
  • Na blok za zabilješke
Fleksibilna spojnica ELI v 90 Novost 0073.0703 na zahtijev
  • Na blok za zabilješke
Protuprirubnica GFI 90 Obustavljeni proizvod 0073.0262 na zahtijev
  • Na blok za zabilješke
Protuprirubnica GFI v 90 Novost 0073.0719 na zahtijev
  • Na blok za zabilješke
Protupostolje GSI 90 Obustavljeni proizvod 0073.0269 na zahtijev
  • Na blok za zabilješke
Protupostolje GSI v 90 Novost 0073.0730 na zahtijev
  • Na blok za zabilješke
Usisna mlaznica ADI 90 Obustavljeni proizvod 0073.0237 na zahtijev
  • Na blok za zabilješke
Usisna mlaznica ADI v 90 Novost 0073.0685 na zahtijev
  • Na blok za zabilješke
Postolje za montažu FUI 90 Obustavljeni proizvod 0073.0228 na zahtijev
  • Na blok za zabilješke
Postolje za montažu FUI v 90 Novost 0073.0737 na zahtijev
  • Na blok za zabilješke
Prigušivač vibracija GPI 66-130 0073.0276 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSI 90/1000 0073.0106 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSI 90/1500 0073.0107 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSI 90/2000 0073.0108 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSKI 90/1000 0073.0118 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSKI 90/1500 0073.0119 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSKI 90/2000 0073.0120 na zahtijev
  • Na blok za zabilješke
Glavna, servisna sklopka HS 3 0157.0736 na zahtijev
  • Na blok za zabilješke
Termistor zaštitnog releja stroja TMS 0157.0992 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Termostat TH 10 0157.0764 na zahtijev
  • Na blok za zabilješke
Termostat TH 16 0157.0748 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

DAR 90/6 0,75

Kratka informacija

Aksijalni cijevni ventilator, DN 900, trofazna struja, nominalna snaga 0,75 kW

Opis proizvoda

Značajke

  • Aksijalni cijevni ventilator za obrtničku uporabu i industrijsku ventilaciju.
  • Jak ventilator za veliki volumen zraka.
  • Za jednostavnu i izravnu montažu u cijevni sustav.
  • Moguća ugradnja u svakom položaju.
  • Kućište od čeličnog lima s eposkidnom oblogom.
  • Prikladno za raspone temperature od -10 °C do +50 °C.
  • Aksijalni propeler s krilcima od antistatičkog poliamida pojačanog staklenim vlaknima.

Motor

  • Trofazni motor.
  • Vrsta zaštite IP 55.
  • IE3 motor.
  • Način rada S1 (neprekidni rad).
  • Temperatura u motoru ventilatora nadzire se PTC termorezistorom. PTC termorezistore morate priključiti na sustav okidanja koji pri visokim temperaturama trajno isključuje ventilator iz mreže.
  • Može se regulirati putem broja okretaja s pretvaračem frekvencije.
  • Dopušteni frekvencijski opseg pri regulaciji broja okretaja s pretvaračem frekvencije 20-50 Hz.

Električni priključak

  • Vanjska priključna kutija na kućištu.

Sigurnosne upute

  • Ventilator smije raditi samo ako se osigura zaštita od slučajnog dodira na propeleru prema normi DIN EN ISO 13857.

Poseban model

  • Na zahtjev i uz dodatno naknadu moguće je isporučiti posebne modele:
    • Verzije s propelerima od aluminija.
    • Modeli s kućištem od pocinčanog čeličnog lima.

Sadržaj

Priključne sheme

DAR 90/6 0,75 - Priključne sheme



Raniji model - Noviji model
