DZF 35/6 B

Broj artikla: 0085.0103
Proizvođač: MAICO
Aksijalni zidni ventilator za podžbuknu ugradnju pločom, DN 350, trofazna struja
Primjeri primjene: Svlačionice, Ured nadzornog inženjera, Ugostiteljski objekti, Garaža, Prostorija za fitness
Podatkovni list proizvoda
DZF 35/6 B IM0009978.PNG Aksijalni zidni ventilator za podžbuknu ugradnju pločom, DN 350, trofazna struja

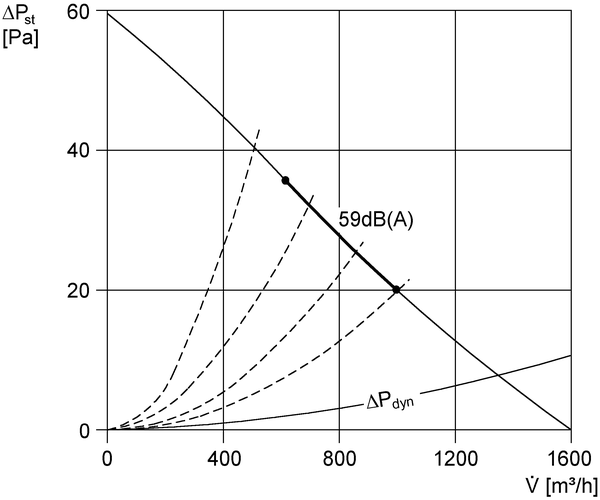

Krivulja

DZF 35/6 B - Krivulja

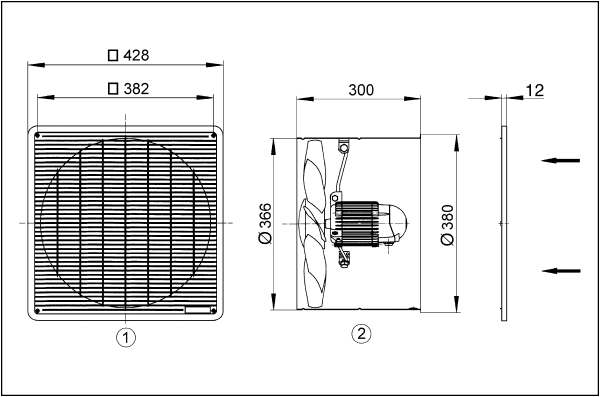

Crtež s veličinama

DZF 35/6 B - Crtež s veličinama [mm]

  1. Zaštitna rešetka, na ulaznoj strani
  2. Smjer strujanja zraka usisava se preko motora

Tehnički podaci

DZF 35/6 B - Tehnički podaci

Artikl DZF 35/6 B
Model Zidni odvojak
Volumen zraka 1.600 m³/h
Brzina 930 1/min
Tip propelera aksijalni
S mogućnošću upravljanja brzinom
Mogućnost obrnutog načina rada
Vrsta napona Trofazna struja
Nazivni napon 400 V
Frekvencija struje 50 Hz
Nominalna snaga 80 W
Apsorpcija struje 85 W
INomin. 0,17 A
IMaks. 0,18 A
Vrsta zaštite IP 55
Toplinska klasa B
Glavni kabel 7 x 1,5 mm²
Mjesto ugradnje Zid / Strop
Vrsta ugradnje Podžbukno
Položaj za ugradnju vodoravno / okomito
Materijal Čelični lim, pocinčani
Boja srebrna
Težina 7,13 kg
Težina s pakovanjem 8,54 kg
Nominalna dužina 350 mm
Širina 428 mm
Visina 428 mm
Dubina 300 mm
Širina s pakovanjem 440 mm
Visina s pakovanjem 440 mm
Dubina s pakovanjem 345 mm
Temperatura struje zraka kod nazivne struje 60 °C
Temperatura struje zraka kod IMaks. -20 °C do 60 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799851035
Broj artikla 0085.0103



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA7, S5 (dB(A))

29

48

56

59

55

55

48

35

63

LWA7 = razina jačine zvuka kućišta i slobodnog usisa u dB

Pribor

DZF 35/6 B - Pribor

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina AS 35 0151.0333 na zahtijev
  • Na blok za zabilješke
Žaluzina, ručna RS 35 0151.0341 na zahtijev
  • Na blok za zabilješke
Servomotor MS 2 0093.0403 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka MLA 35 0151.0114 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka MLZ 35 0151.0104 na zahtijev
  • Na blok za zabilješke
Produžna spojnica VH 35 0055.0033 na zahtijev
  • Na blok za zabilješke
Unutarnja rešetka IG 35 0059.0174 na zahtijev
  • Na blok za zabilješke
Zračni filtar ZFF 40 0149.0005 na zahtijev
  • Na blok za zabilješke
Glavna, servisna sklopka HS 3 0157.0736 na zahtijev
  • Na blok za zabilješke
Okretna sklopka DS 10 0157.0410 na zahtijev
  • Na blok za zabilješke
Reverzibilna sklopka W 1 0157.0101 na zahtijev
  • Na blok za zabilješke
Reverzibilna sklopka WU 1 0157.0102 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MV 16-1 0157.1658 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MV 25-1 0157.1659 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TR 0,4-2 0157.0147 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TR 0,8 S-2 0157.0151 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 DSS 20 0157.0750 na zahtijev
  • Na blok za zabilješke
Termostat THR 10 Obustavljeni proizvod 0157.0774 na zahtijev
  • Na blok za zabilješke
Termostat THR 10-1 0157.0191 na zahtijev
  • Na blok za zabilješke
Termostat TH 10 0157.0764 na zahtijev
  • Na blok za zabilješke
Termostat TH 16 0157.0748 na zahtijev
  • Na blok za zabilješke
Higrostat HY 230 0157.0126 na zahtijev
  • Na blok za zabilješke
Higrostat HY 230 I 0157.0127 na zahtijev
  • Na blok za zabilješke
Regulator kvalitete zraka EAQ 10/1 Obustavljeni proizvod 0157.0777 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 AP Više se ne isporučuje 0157.0358 na zahtijev
  • Na blok za zabilješke
Higrostat HY 10 UP Više se ne isporučuje 0157.0357 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MV 25 Više se ne isporučuje 0157.0712 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

DZF 35/6 B

Kratka informacija

Aksijalni zidni ventilator za podžbuknu ugradnju pločom, DN 350, trofazna struja

Opis proizvoda

Model na trofaznu struju

  • Aksijalni zidni ventilator za podžbuknu montažu, trofazni model.

Kratki opis

  • Za podžbuknu montažu.
  • Moguća ugradnja u svakom položaju.
  • Zidni odvojak od pocinčanog čeličnog lima.
  • Rotori s 8 listova od poliamida ojačanog staklenim vlaknima.
  • Plastična zaštitna rešetka na strani usisa, bisernobijela, zaštita od slučajnog dodira u skladu s normom DIN EN ISO 13857.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Rad bez vibracija uslijed dinamično balansiranog rotora i motora (osovina-rotor), u skladu sa stupnjem kvalitete 6.3, DIN ISO 1940, dio 1.
  • Visoka učinkovitost na strani ventilacije, mala buka pri radu.
  • Duži vijek trajanja zahvaljujući materijalima visoke kvalitete kao što su tihi kuglični ležajevi.
  • Ventilatori ne zahtijevaju održavanje.
  • Moguć je reverzibilni rad ventilatora.
  • Specijalni naponi na zahtjev kupca se kao posebni modeli mogu isporučiti na upit i uz doplatu.

Smjer strujanja zraka

  • Smjer strujanja zraka je označen.
  • Standardni način rada s odsisnim zrakom, smjer strujanja zraka preko motora s usisom.

Motor na trofaznu struju

  • Asinkroni motor.
  • Nazivni napon 400 V, 50 Hz.
  • Vrsta zaštite IP 55. Iznimka DZF ... D IP 54.
  • S mogućnošću upravljanja brojem okretaja. Uređaji se mogu postupno uključivati s opcionalnim 5-stupanjskim transformatorom.
  • S obrnutim načinom rada.
  • Obrnuti način rada: Volumen zraka smanjuje se za oko 35 % pri neodgovarajućem smjeru strujanja zraka.
  • Zaštita od pregrijavanja serijske proizvodnje. Iznimka: DZF ... D.
  • Spojevi su bez napona na stezaljkama i moraju se priključiti na zaštitnu sklopku motora, npr. MV 25 ili na regulacijski krug zaštite.
  • Nije prikladno za transport zraka zasićenog vodenom parom.

Električni priključak

  • Na steznoj letvici u priključnom poklopcu motora.

Sigurnosne upute

  • Pri slobodnom usisavanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na propeleru u skladu s normom DIN EN ISO 13857.

Posebni modeli

  • Na upit i uz dodatnu naknadu možemo isporučiti sljedeće posebne modele:
    • Posebni naponi i frekvencije.
    • Jednofazni motori s toplinskim kontaktima ili PTC termorezistorima, vođeni bez napona na stezaljkama.
    • Rotori od aluminija.
  • Informacije o radu pri povremenim temperaturama nižima od -20 °C možete dobiti na upit.
  • Pri radu s pretvaračima frekvencije svakako je potrebno zatražiti savjet u tvornici.
  • Provedivost se mora provjeriti ovisno o slučaju.

Sadržaj

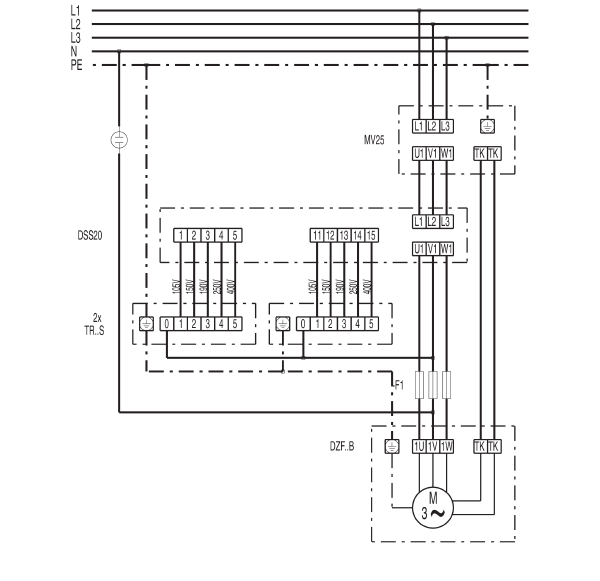

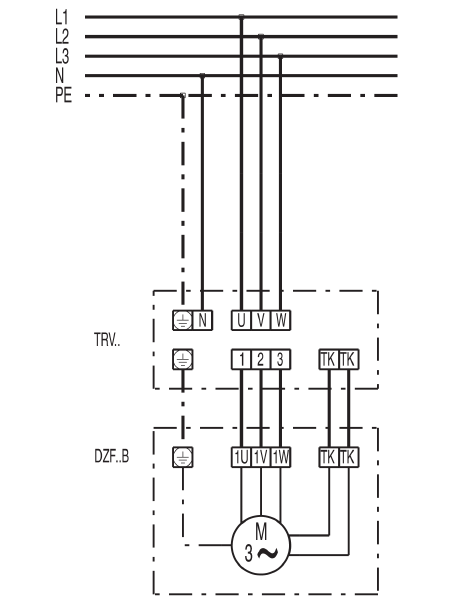

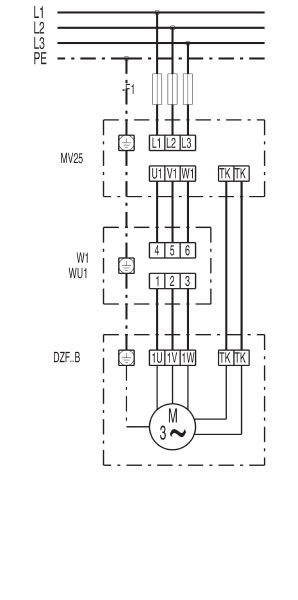

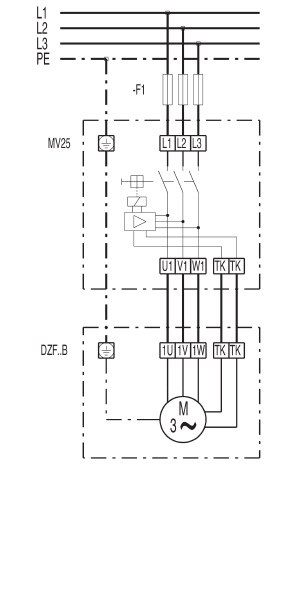

Priključne sheme

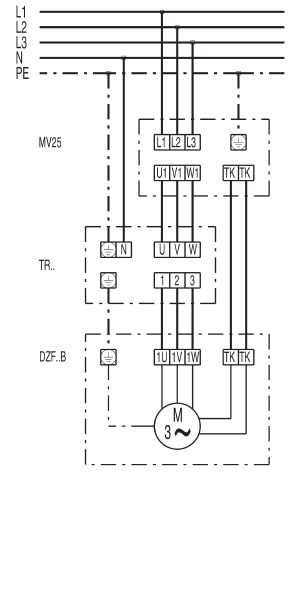

DZF 35/6 B - Priključne sheme

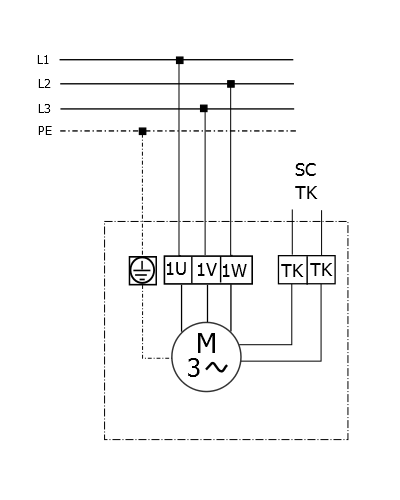

DZQ/DZS/DZF..B standardni (kretanje udesno, 1 brzina)

SC - Zaštitni kontakt

TK - Toplinski kontakt

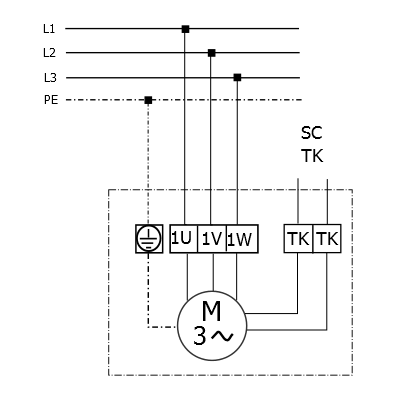

DZQ/DZS/DZF..B standardni (kretanje ulijevo, 1 brzina)

SC - Zaštitni kontakt

TK - Toplinski kontakt













Raniji model - Noviji model
