Radijalni krovni ventilator
DRD V 80/6 Ex
Radijalni krovni ventilator, okomito ispuhivanje, nominalna snaga 3 kW, trofazna struja, za primjenu u... više informacija
Primjeri primjene: Industrijski hangar, Obrtnička hala
Podatkovni list proizvoda

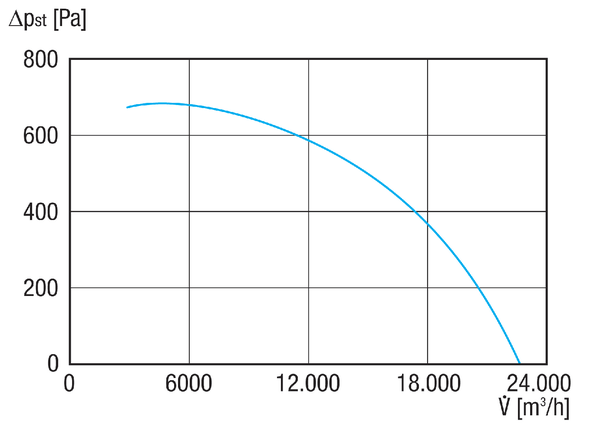

Krivulja

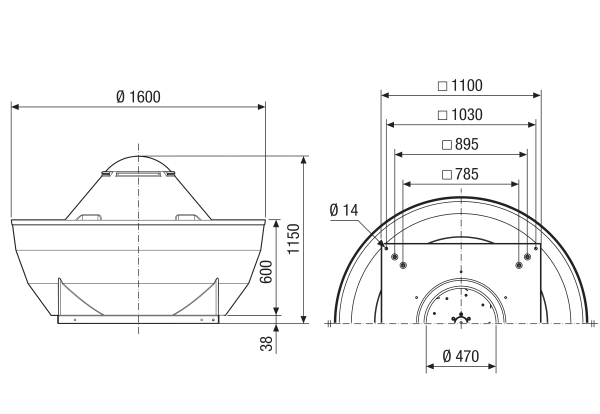

Crtež s veličinama
DRD V 80/6 Ex - Crtež s veličinama [mm]
Tehnički podaci
DRD V 80/6 Ex - Tehnički podaci
Pribor
DRD V 80/6 Ex - Pribor
Poseban pribor
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Termistor zaštitnog releja stroja | TMS | 0157.0992 | na zahtijev | |
| Sklopka razlike tlaka | DDEx 500 | 0157.0302 | na zahtijev |
Opći pribor
| Tip proizvoda | Naziv | Br. art. | Cijena*(EUR) | Akcija |
|---|---|---|---|---|
| Žaluzina | VK v 71 Novost | 0073.0631 | na zahtijev | |
| Zaštitna rešetka | SGRI v 71 Novost | 0073.0663 | na zahtijev | |
| Fleksibilna spojnica | ELI v Ex 71 Novost | 0073.0708 | na zahtijev | |
| Protuprirubnica | GFI v 71 Novost | 0073.0717 | na zahtijev | |
| Protupostolje | GSI v 71 Novost | 0073.0728 | na zahtijev | |
| Usisna mlaznica | ADI v 71 Novost | 0073.0683 | na zahtijev | |
| Cijevni prigušivač | RSI 71/1000 | 0073.0100 | na zahtijev | |
| Cijevni prigušivač | RSI 71/1500 | 0073.0101 | na zahtijev | |
| Cijevni prigušivač | RSI 71/2000 | 0073.0102 | na zahtijev | |
| Cijevni prigušivač | RSKI 71/1000 | 0073.0112 | na zahtijev | |
| Cijevni prigušivač | RSKI 71/1500 | 0073.0113 | na zahtijev | |
| Cijevni prigušivač | RSKI 71/2000 | 0073.0114 | na zahtijev | |
| Postolje s prigušivačem | SDVI v 80-90 Novost | 0073.0616 | na zahtijev | |
| Postolje krova izolirano, za ravne krovove | SOFI v 80-90 Novost | 0073.0621 | na zahtijev | |
| Prirubna ploča | FPL v 80-90 Novost | 0073.0626 | na zahtijev |
Opis proizvoda
Opisproizvoda
DRD V 80/6 Ex
Kratka informacija
Radijalni krovni ventilator, okomito ispuhivanje, nominalna snaga 3 kW, trofazna struja, za primjenu u područjima izloženima opasnosti od eksplozije, medij: plinOpis proizvoda
Značajke
- Radijalni krovni ventilator za primjenu u područjima izloženim opasnosti od eksplozije.
- Protueksplozivna zaštita i odobrenja u skladu s normom ATEX.
- Kvalificiran za sve plinove i pare Ex grupe IIA i IIB i dodatno za vodik.
- Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
- Za temperature primjene -20 °C ≤ Ta ≤ +60 °C.
- Ventilatori serije MAICO Ex ispunjavaju sigurnosne zahtjeve europske Direktive RL 2014/34/EU o uređajima i sustavima zaštite u područjima u kojima postoji opasnost od eksplozije.
- Za zonu 1 i zonu 2
- Vrste zaštite od zapaljenja: „d“ – omotač otporan na pritisak i „c“ - konstruktivna sigurnost.
- Okomito ispuhivanje.
- Niska razina buke.
- Kućište od pocinčanog čeličnog lima.
- Protukišna hauba od plastike.
- Motor izvan struje zraka.
- Stabilne transportne omče omogućuju transport dizalicom.
Trofazni motor
- Asinhroni trofazni motori.
- Vrsta zaštite IP 55.
- IE3 motor.
- Način rada S1 (neprekidni rad).
- Klasa temperature T4.
- Može se regulirati putem broja okretaja s pretvaračem frekvencije.
- Dopušteni frekvencijski opseg pri regulaciji broja okretaja s pretvaračem frekvencije su 20 Hz do 50 Hz.
- Temperatura u motoru ventilatora nadzire se PTC termorezistorom. PTC termorezistore morate priključiti na sustav okidanja (sigurnosni uređaj u skladu s Direktivom RL 2014/34/EU) koji pri visokim temperaturama trajno isključuje ventilator iz mreže.
Električni priključak
- U priključnoj kutiji na motoru.
- Kabelski vijčani spojevi u Ex d izvedbi sadržani u opsegu isporuke.
Poseban model
- Na zahtjev i uz dodatno naknadu moguće je isporučiti posebne modele:
- Izvedbe s radnom frekvencijom za 60 Hz.
Priključne sheme
DRD V 80/6 Ex - Priključne sheme
Preuzimanje / video materijal
DRD V 80/6 Ex - Preuzimanje / video materijal
