Kratka informacija

Opis proizvoda

Značajke

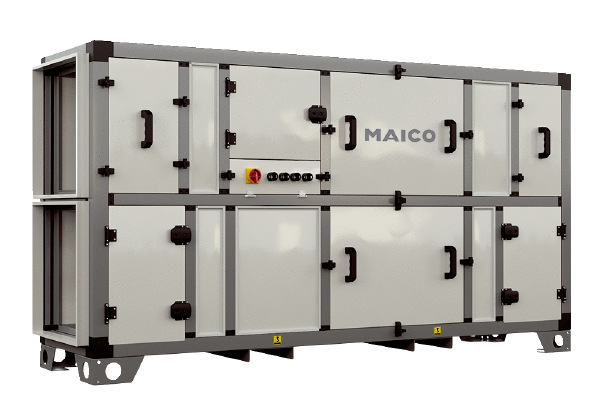

• Kompaktna ventilacijska jedinica s rekuperacijom topline.
• Spremno za povezivanje s integriranom upravljačkom jedinicom i automatskim zaobilaznim sklopom.
• Vodoravna izvedba (H): opcijski za unutarnju ugradnju ili montažu na strop, s krovom protiv kiše i vanjskim štitnikom, također pogodan kao plošna jedinica za vanjsku ugradnju.
• Okomita izvedba (V): opcijski za unutarnju ili vanjsku ugradnju.
• Jednostavan pristup za servisiranje zahvaljujući bočnim, uklonjivim pristupnim vratima.
• Klasifikacija uređaja A1 prema DIN 4102 (negorivo).

Područje primjene

• Vrlo učinkovite kompaktne ventilacijske jedinice s rekuperacijom topline za komercijalne, industrijske, uredske i stambene zgrade.

Kućište

• Monoblok kućište u izvedbi samonosivog okvira.
• Konstrukcija kućišta sastoji se od aluminijskih profila s toplinskim prekidima koje osiguravaju poliamidni separatori ugrađeni u profil (klasa TB2 prema EN 1886).
• Kutovi su izrađeni od poliamida ojačanog staklenim vlaknima.
• Izolacija između dvostrukih panela sastoji se od kamene vune 45 mm (70 kg/m³), što rezultira klasom prolaza topline T2.
• Klasifikacija uređaja A1 prema DIN 4102 (negorivo).
• Klasifikacija kućišta prema DIN EN 1886:
• Koeficijent prolaza topline: T2
• Faktor toplinskog mosta: TB2
• Klasa curenja kućišta: L2
• Mehanička stabilnost: D1
• Curenje filtarske zaobilaznice: F9 (= <2%)
• Vanjski paneli praškasto lakirani u sivoj boji, slično RAL 7047.
• Unutrašnjost je izrađena od pocinčanog lima i ima glatke unutarnje površine.
• Električni kabeli položeni su u zaštitnim cijevima na odstojnicima.
• Skupljač kondenzata izrađen od nehrđajućeg čelika, sve ostale komponente izrađene su od pocinčanog čelika, aluminija ili nehrđajućeg čelika te su higijenske u skladu s normom VDI 6022.
• Obilato dimenzionirani revizijski otvori omogućuju jednostavan pristup svim unutarnjim komponentama tijekom servisnih radova.

Paneli i revizijska vrata

• Paneli optimizirani glede toplinskih mostova i revizijska vrata od pocinčanog lima, termički izolirani, praškasto lakirani za posebnu zaštitu od korozije.
• Konstrukcija sendvič panela s dvostrukim stijenkama i negorivom kamenom vunom s unutarnje strane (debljina: 45 mm, gustoća 70 kg/m³, građevinska klasa A1 prema DIN 4102 (negorivo)) za optimalnu zvučnu i toplinsku izolaciju.
• Revizijska vrata opremljena su brtvama prilagodljivima tlaku kako bi se prilagodile uvjetima tlaka unutar uređaja.

Premaz

• Vanjski paneli otporni su na UV zračenje i praškasto su lakirani u sivoj boji, slično RAL 7047. Premaz pruža posebnu zaštitu od korozije.

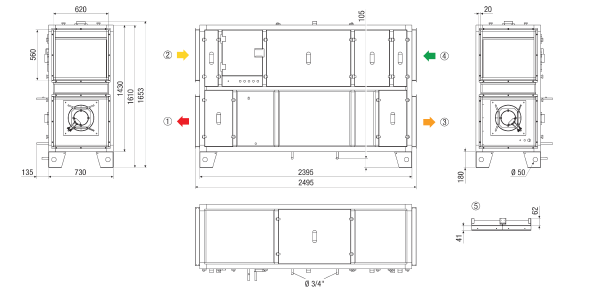

Montaža

• Uređaj je opremljen visokim profilnim nogama od 180 mm za uspravnu podnu montažu.
• Profilne noge mogu se po potrebi ukloniti.
• Za montažu u spušteni strop, vodoravni uređaj (H) može biti opremljen dodatnim stropnim kutnim nosačima za M12 navojne šipke.
• Sljedeće je opcijski dostupno za vanjsku ugradnju:
• Zaklopci za vanjski i ispusni zrak sa servomotorom
• Zaštita od kiše za servomotor zaklopca
• Štitnik za vanjski i ispusni zrak
• Krov za zaštitu od kiše kišu
• Vakuumski sifon
• Grijanje sifona

Ventilatori

• Jednostrano usisni EC radijalni ventilatori s izravnim pogonom i lopaticama rotora zakrivljenim unatrag, izrađenim od kompozitnog materijala za optimiziranu učinkovitost i smanjene razine buke.
• Zabrtvljeni kuglasti ležajevi koje ne treba održavati, s dugotrajnim podmazivanjem.
• Fiksno ugrađeni izravno u prednju komoru bez dodatne vodilice mogućnost cjelovitog čišćenja u skladu s normom VDI 6022.
• Rotor vrlo tvrdih kompozitnih materijala s optimiziranom ulaznim sapnicom od pocinčanog lima s nastavkom za mjerenje tlaka.
• Statički i dinamički balansiran rotor u skladu s DIN ISO 21940-11.
• Ispitano na vibracije u skladu s ISO 14694, maksimalni intenzitet vibracije je 3,5 mm/s.
• EC motor s vanjskim rotorom i integriranom upravljačkom elektronikom bez magneta od rijetkih zemalja, s visoko učinkovitom elektroničkom komutacijom (EC), integriranim termičkim isključenjem i upravljanjem brojem okretaja.
• EC tehnologija je ekološki prihvatljivo rješenje koje jamči nisku potrošnju energije za kontrolu i regulaciju radne točke pri volumenskom protoku od 10 do 100%.
• Ovo pogoduje niskim razinama buke za poboljšanu akustičnu udobnost.
• Ugrađena protublokadna zaštita, detekcija kvara faze, blago pokretanje, zaštita elektronike od pregrijavanja, detekcija kvara uslijed niskog napona motora, ograničenje snage, ograničenje struje motora.
• Ventilatori su u skladu s važećim EMC direktivama i zahtjevima u pogledu smetnji iz električne mreže i otpornosti na EMC interferenciju.
• Klasa zaštite ventilatora: IP 55, klasa izolacije "F", vlaga (F) / klasa zaštite okoliša (H) H1.
• Klasa učinkovitosti motora premašuje klasu IE4.

Rekuperacija topline

• Vrlo učinkovit šesterokutni pločasti protustrujni izmjenjivač topline, izrađen od aluminija otpornog na morsku vodu.
• Učinkovitost > 90 % prema DIN EN 13141-7; veća od 87 % prema ErP Ecodesign Direktivi 1253/2014.
• Certifikat Eurovent.
• Za iskorištavanje osjetne i latentne toplinske energije sadržane u zračnim strujama.
• Vanjski zrak i ispusni zrak provode se odvojeno jedan uz drugi u protustrujanju kroz paralelno postavljene tanke aluminijske ploče.

Skupljač kondenzata

• Higijenski besprijekorno odvođenje kondenzata zahvaljujući skupljaču kondenzata od nehrđajućeg čelika u uređaju. Promjer priključka ½".
• Postavljeno u cijelosti pod izmjenjivačem topline.

Zaobilazni zaklopac

• Modulacija kontinuirano regulirajućim zaobilaznim pogonom.
• Moguće ručno podešavanje pritiskom na tipku.
• Pogon je otporan na preopterećenje i ne zahtijeva održavanje.
• Potrošnja energije tijekom rada: 1,5 W; potrošnja energije u mirovanju: 0,4 W.
• Zaobilazni zaklopci u aluminijskom kućištu sa zupčanicima i aluminijskim profilnim lopaticama s plastičnim ležajevima i brtvom, razred nepropusnosti 2 u skladu s DIN EN 1751.
• Pokretač prigušivača i zupčanici smješteni izvan protoka zraka, što ga čini prikladnim za povećane higijenske zahtjeve u skladu s VDI 6022.
• Energetski štedljiv tvornički ožičen pogon zaklopca kao servomotor kontinuirane regulacije s modulacijom od 0 do 100%.
• Integrirana zaobilaznica u struji vanjskog/dovodnog zraka osigurava zaštitu od mraza u slučaju smrzavanja i omogućuje slobodno hlađenje ljeti.
• Ako je uređaj opremljen električnim predgrijačem, sustav upravljanja automatski odabire optimalno rješenje.
• Ljeti, zaobilaznica modulacijom regulira zadanu temperaturu dovodnog zraka.

Filtar

• Filtar ISO ePM1 50% (F7) na ulazu vanjskog zraka i panelni filtar ISO ePM10 50% (M5) na ulazu ispusnog zraka. Filtri su montirani na šinama s brtvama kako bi se osigurala učinkovita zračna nepropusnost.
• Filtri se uvijek ugrađuju ispred odgovarajućih komponenti kako bi se osigurala njihova zaštita.
• Dojava o filtru temeljem mjerenja razlike u tlaku na filtru vanjskog zraka i filtru odvodnog zraka, podesivo od 50 do 500 paskala, tvornički postavljeno na 150 paskala.

Kanalni priključak

• Uređaji imaju pravokutne kanalne priključke namijenjene za priključivanje na pravokutne kanale s profilom od 20 mm.
• Profil se mora dopuniti brtvenom trakom.
• Prijelazni adapteri dostupni su kao opcija za spoj na okrugle kanale.

Zaporni zaklopci vanjskog zraka i ispusnog zraka

• Zaklopci vanjskog i ispusnog zraka u aluminijskom kućištu sa zupčanicima i aluminijskim profilnim lopaticama s plastičnim ležajevima i brtvom, klasa nepropusnosti 2 u skladu s DIN EN 1751.
• Pogon zaklopca i zupčanici postavljeni su izvan zračne struje što ih čini prikladnima za povećane higijenske zahtjeve u skladu s normom VDI 6022.
• Zaklopci vanjskog i ispusnog zrak mogu se naručiti kao opcija.
• Po narudžbi, zaklopci se tvornički montiraju na vanjskoj strani okvira uređaja, te se servomotor priključuje na struju.

Tehnički pretinac

• Zaseban tehnički pretinac na zaključavanje, klase zaštite IP 65, u kojem su smještene električne komponente i upravljački sustavi.
• Zasebni džep unutar tehničkog pretinca za priručnik sa shemama priključenja.
• Krajevi kabela unutar tehničkog pretinca jasno su numerirani za identifikaciju kabela na svakoj spojnoj točki te u priloženom dijagramu spajanja kako bi se spriječila zabuna.

Kabelski spoj

• Plug & Play priključak: 5-polni priključak na steznom terminalu X1 unutar zasebnog tehničkog pretinca na zaključavanje.
• Preporučeni sklop za zaštitu od preostale struje: klasa B ili B+, za aktivirajuću preostalu struju vidi tehničke podatke.
• Preporučeni osigurači za mrežni priključak: tip D "spori"; D-10,000 A – AC3.

Električno ožičenje

• Industrijski proizvedena kabelska grana, pregledno vođenje kabela i neometan pristup komponentama tijekom održavanja, kao i optimalne mogućnosti čišćenja površina.
• Uredno polaganje kabela pomoću pojedinačnih zaštitnih navlaka za kabele i razmaknica prema komponente unutar uređaja.
• Crijeva za zaštitu kabela umetnute u kabelske vijčane spojeve, nema otvoreno vidljivih kabela.

Regulacija

• Potpuno integrirana, cjelovito ožičena regulacijska jedinica i glavni prekidač s izolacijom svih polova.
• Regulacijska jedinica potpuno integrirana u tehnički pretinac stupnja zaštite IP 65 za zaštitu od utjecaja okoline.
• Integrirani web preglednik.
• Integrirani sigurnosni elementi za sve funkcije upravljanja i regulacije prilagođeni ventilacijskoj jedinici:
• Sklopka za zaštitu motora s detekcijom ispada faze, zaštita od kratkog spoja s magnetnim aktiviranjem pri kratkom spoju.
• Osigurač voda 230 V, aktivacijska karakteristika klase C.
• IG servisni prekidač, 4-fazni, IP 54, u skladu s CE normom.
• Osiguravanje električne sigurnosti u skladu sa sljedećim direktivama: Direktiva o strojevima 2006/42/EZ (uključujući Direktivu o niskom naponu), EMC direktiva 2014/30/EU i potpuno funkcionalno tvorničko ispitivanje.
• Spremno za rad sa servisnim prekidačem.
• Integrirano uklopno napajanje 230 V AC / 24 V DC, 2,5 A.
• Vremensko programiranje za tjedne rasporede, uključujući blagdane i državne praznike za cijelu godinu.
• Automatska promjena ljetnog i zimskog vremena.
• Pojedinačni vremenski raspored za svaki dan u tjednu, uz zaseban raspored za praznike i državne blagdane.
• Može se postaviti najviše 24 različita razdoblja praznika/javnih blagdana.
• Praznično razdoblje može trajati od jednog dana do 365 uzastopnih dana.
• Dostupno je 8 različitih menija, po jedan za svaki dan u tjednu i jedan dodatni za praznike.
• Rasporedi za praznike imaju prednost pred ostalim rasporedima za dane u tjednu.
• Svaki raspored za dan u tjednu ima do dva pojedinačna vremena korištenja.
• Dnevni pojedinačni vremenski programi dostupni su za razinu 2 i razinu 1, svaki s najviše dva termina za korištenje.

Radni način / modus

• Integrirani upravljačka jedinica tvornički je postavljen na način rada naveden u narudžbi.
• Prilikom narudžbe uređaja mora se definirati potrebni način rada:
• To osigurava pouzdan rad, budući da nije potrebna intervencija na licu mjesta na uređaju.

Alarm

• Alarmi se bilježe u popisu alarma.
• Popis prikazuje vrstu alarma, datum i vrijeme te vrstu alarma.

Jezici

• Njemački, francuski, ruski, nizozemski, engleski, švedski.

Sučelja

• Sljedeća sučelja za integraciju u sustave upravljanja zgradama dostupna su kao standard:
• Ethernet sučelje za
• Modbus TCP/IP protokol
• BACnet/IP: BACnet-AAC (Advanced Application Controller) protokol
• RS 485 sučelje za
• Modbus RTU

Upravljački modul je ožičen i ima četveroredni LCD zaslon s pozadinskim osvjetljenjem.

• Ventilacijski uređaj dolazi s upravljačkim modulom za zidnu montažu/montažu uređaja.
• Upravljački modul ima kabel i četveroredni LCD zaslon s pozadinskim osvjetljenjem.

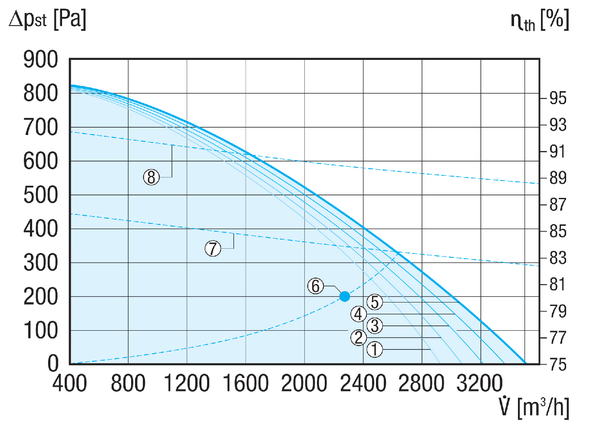

Opće informacije

• Ventilacijski uređaji dostupni su u pet raspona volumenske protočnosti do nominalnih 5500 m³/h te u četiri konfiguracije s opcijama vodoravno lijevo, vodoravno desno, okomito lijevo i okomito desno.
• Kao opcije mogu se dodati grijaći i rashlađivači, kao i zaporni zaklopci.
• Dodaci za vanjsku instalaciju otpornu na vremenske uvjete upotpunjuju sustav.

Dodatna oprema

• Vanjski rashlađivač vode s crpke ili DX rashlađivač.
• Unutarnji električni predgrijač [PH].
• unutarnji električni grijač [EH].
• Unutarnji grijač vode s crpke [WH].
• Dodirni zaslon.
• Prigušivač. zvuka
• Zaklopci kanala za vanjski/ispusni zrak sa servomotorom.
• Kišni krov za vanjsku montažu.
• Kape kanala za vanjski/ispusni zrak za vanjsku montažu.

Odobrenja, certifikati i smjernice

• U skladu s direktivom ErP, u skladu sa standardom VDI 6022.
• Usklađenost sa sljedećim direktivama: Direktiva o strojevima 2006/42/EZ (uključujući Direktivu o niskom naponu), EMC direktiva 2014/30/EU, Direktiva o ekodizajnu 2009/125/EZ (Uredba br. 1253/2014 – LOT6), Direktiva RoHS 2 2011/65/EU.

• Način rada: Način 5.
• Potražnjom upravljana, stalna brzina volumenskog protoka zraka s integriranim senzorom CO₂.
