Zvučno izolirana ventilacijska kutija

ESR 35-2

Više se ne isporučuje
Broj artikla: 0080.0615
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija, DN 350, jednofazna struja
Primjeri primjene: Komercijalni prostor, Prostorija za izlaganje, Ured, Svlačionice, Ured nadzornog inženjera
ESR 35-2 IM0009642.PNG Zvučno izolirana ventilacijska kutija, DN 350, jednofazna struja

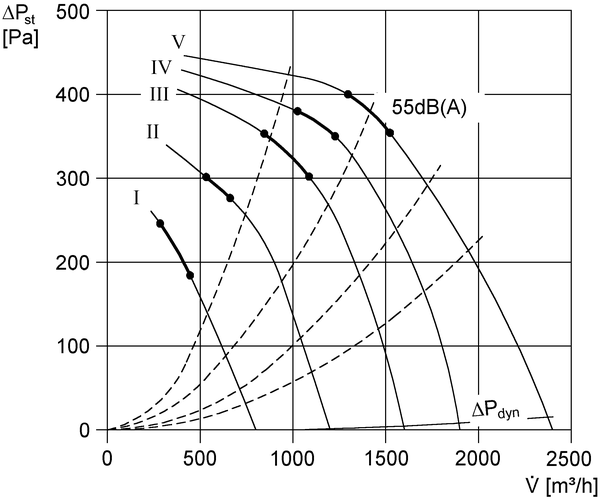

Krivulja

ESR 35-2 - Krivulja

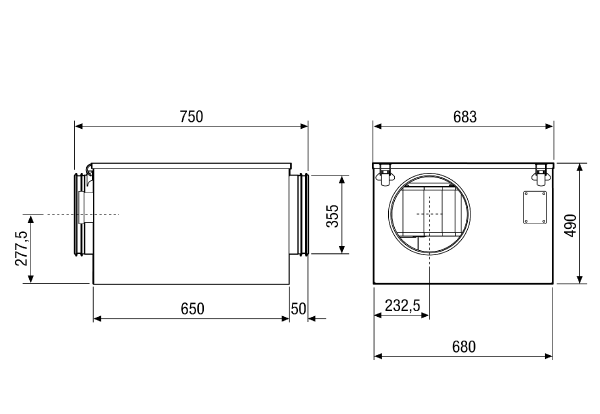

Crtež s veličinama

ESR 35-2 - Crtež s veličinama [mm]

Tehnički podaci

ESR 35-2 - Tehnički podaci

Artikl ESR 35-2
Volumen zraka 2.400 m³/h
Brzina 1.150 1/min
S mogućnošću upravljanja brzinom
Vrsta napona Jednofazna struja
Nazivni napon 230 V
Nominalna snaga 970 W
INomin. 2,7 A
IMaks. 4,6 A
Vrsta zaštite IP X4
Toplinska klasa F
Materijal kućišta Čelični lim, pocinčani
Težina 43,1 kg
Nominalna dužina 350 mm
Temperatura struje zraka kod nazivne struje -20 °C do 50 °C
Temperatura struje zraka kod IMaks. -20 °C do 50 °C
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799806158
Broj artikla 0080.0615



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA2, S5 (dB(A))

53

51

42

36

34

32

27

55

LWA5, S5 (dB(A))

63

62

52

63

62

61

54

69

LWA6, S5 (dB(A))

67

72

76

80

76

76

70

84

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor / Pribor za

ESR 35-2 - Pribor / Pribor za

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Komplet za konstrukcijski prijenos buke KSD-D 0092.0521 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Disk-ventil, plastika TK - - -
Disk-ventil, metal TM - - -
Disk-ventil, plemeniti čelik TM-V2A - - -
Disk-ventil, protupožarna zaštita TB, WBV - - -
Disk-ventil, metal TFA - - -
Disk-ventil, metal TFZ - - -
Ugradbeni okvir za TFA/TFZ EBR-D - - -
Automatski štitnik od povratnog toka AVM 35 0093.0012 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 10 0152.0064 na zahtijev
  • Na blok za zabilješke
Ventil za usisni zrak ZWVQ 12 0152.0065 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 35/50 0092.0335 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom DRH 35-12 R 0082.0147 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 40-9 0082.0122 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 35-4 0149.0081 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 35-5 Obustavljeni proizvod 0149.0065 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 35-7 0149.0056 na zahtijev
  • Na blok za zabilješke
Zaštita US 16 T 0157.0769 na zahtijev
  • Na blok za zabilješke
Regulator brzine ST 5 Obustavljeni proizvod 0157.0812 na zahtijev
  • Na blok za zabilješke
Regulator brzine STU 5 Obustavljeni proizvod 0157.0816 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TRE 6,5-2 0157.0160 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TRE 6,5 S-2 0157.0164 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 ESS 20 0157.0749 na zahtijev
  • Na blok za zabilješke
Osjetnik strujanja zraka LW 9 0157.0779 na zahtijev
  • Na blok za zabilješke

je opći pribor za

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Nadžbukni odsisni element, protupožarna zaštita Nadžbukni elementi za odsis zraka, protupožarna zaštita Centro-APB - - -
Odsisni element Elementi za odsisni zrak Centro - - -

Opis proizvoda

Opisproizvoda

ESR 35-2

Kratka informacija

Zvučno izolirana ventilacijska kutija, DN 350, jednofazna struja

Opis proizvoda

Značajke

  • Sa zvučno izoliranim pločama od mineralnih vlakana debljine 50 mm za povećane zahtjeve za posebno nisku razinu buke.
  • Ulazni i izlazni priključak na strani spojnice, za izravnu ugradnju u ventilacijske kanale.
  • Uklonjivi poklopac kućišta s kvačicom za pričvršćivanje omogućuje jednostavno i brzo čišćenje ventilacijske kutije.
  • Radijalni propeleri od pocinčanog čelika, s naprijed savijenim krilima.
  • Statički i dinamički uravnotežen u skladu s normom DIN ISO 1940, kvaliteta uravnoteženja 6,3.

Smjer strujanja zraka

  • Smjer strujanja zraka označeni je strelicom na kućištu ventilatora.

Motor

  • Vanjski kondenzatorski motor.
  • Zaštita od pregrijavanja serijske proizvodnje.
  • Čvrsti motor s kugličnim ležajem, ne zahtijeva održavanje.
  • Toplinska klasa B ili F.
  • Vrsta zaštite IP 44 pri zatvorenom poklopcu kućišta i pri spoju cijevi na strani usisa i tlaka.
  • Zbog tehnike faznog kuta može se pojaviti fizikalno uvjetovano zujanje. U prostorijama kolje zahtijevaju rad ventilatora s malo buke stoga primijenite petostupanjske transformatore za regulaciju brzine.

Upute za montažu

  • Moguća ugradnja u svakom položaju.

Električni spoj

  • Prednja priključna kutija.

Sigurnosne upute

  • Pri slobodnom usisavanju ili ispuhivanju ventilator smijete puštati u rad samo ako osigurate zaštitu od slučajnog dodira na rotoru u skladu s normom DIN EN ISO 13857. U tu svrhu postavite zaštitnu rešetku.

Sadržaj

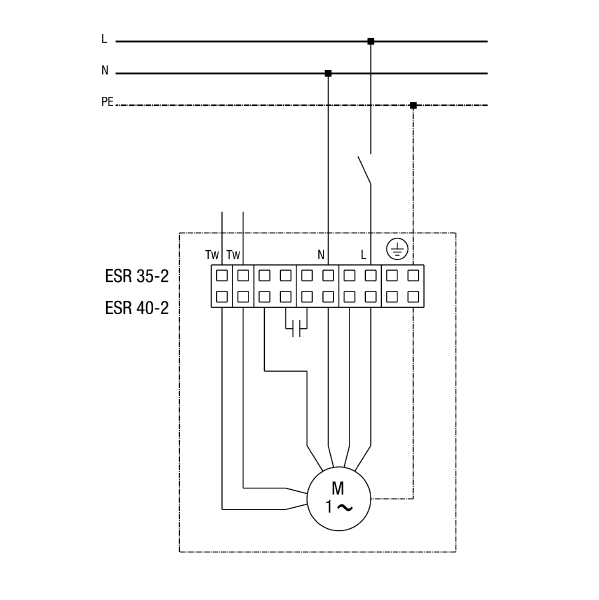

Priključne sheme

ESR 35-2 - Priključne sheme



Raniji model - Noviji model

ESR 35-2 - Raniji model

Tip proizvoda Naziv Br. art. Akcija
Zvučno izolirana ventilacijska kutija ESR 35/1 Više se ne isporučuje 0080.0286
  • Na blok za zabilješke
