Zvučno izolirana ventilacijska kutija

DSR 40 S

Više se ne isporučuje
Broj artikla: 0080.0233
Proizvođač: MAICO
Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 400, trofazna struja
DSR 40 S IM0009881.PNG Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 400, trofazna struja

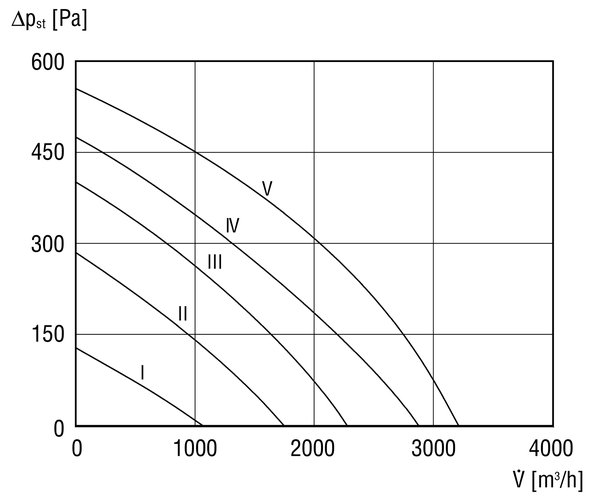

Krivulja

DSR 40 S - Krivulja

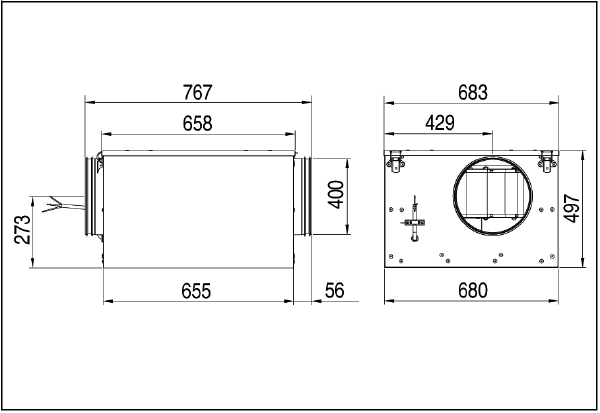

Crtež s veličinama

DSR 40 S - Crtež s veličinama [mm]

Tehnički podaci

DSR 40 S - Tehnički podaci

Artikl DSR 40 S
Volumen zraka 3.120 m³/h
Brzina 1.355 1/min
S mogućnošću upravljanja brzinom
Vrsta napona Trofazna struja
Nazivni napon 400 V
Nominalna snaga 470 W
INomin. 1,18 A
IMaks. 1,3 A
Glavni kabel 5 x 1,5 mm²
Težina 46
Ventilator se može izvući
Nominalna dužina 400 mm
Jedinica za pakiranje 1 kom
Asortiman C
GTIN (EAN) 4012799802334
Broj artikla 0080.0233



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ukupno

LWA5, S5 (dB(A))

60

64

53

54

54

49

42

66

LWA6, S5 (dB(A))

64

70

70

69

66

59

53

76

LWA2, S5 (dB(A))

54

57

45

40

37

36

31

59

LWA2 = razina jačine zvuka kućišta u dB

LWA5 = razina jačine zvuka slobodnog usisa u dB

LWA6 = razina jačine zvuka slobodnog odsisa u dB

Pribor

DSR 40 S - Pribor

Poseban pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Automatski štitnik od povratnog toka AVM 40 0093.0013 na zahtijev
  • Na blok za zabilješke
Cijevni prigušivač RSR 40/50 0092.0336 na zahtijev
  • Na blok za zabilješke
Električni grijač zraka s regulatorom DRH 40-12 R 0082.0148 na zahtijev
  • Na blok za zabilješke
Toplovodni grijač zraka WRH 40-9 0082.0122 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 40-4 0149.0082 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 40-5 0149.0066 na zahtijev
  • Na blok za zabilješke
Zračni filtar TFE 40-7 0149.0057 na zahtijev
  • Na blok za zabilješke
Zaštitna sklopka motora MV 25 0157.0712 na zahtijev
  • Na blok za zabilješke
Izmjenjivač topline WT 3000 Više se ne isporučuje 0152.0043 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TR 2,5-1 Više se ne isporučuje 0157.0372 na zahtijev
  • Na blok za zabilješke

Opći pribor

Tip proizvoda Naziv Br. art. Cijena*(EUR) Akcija
Žaluzina AS 40 0151.0334 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka MLA 40 0151.0115 na zahtijev
  • Na blok za zabilješke
Vanjska rešetka MLZ 40 0151.0105 na zahtijev
  • Na blok za zabilješke
5-stupanjska sklopka za 5-stupanjske transformatore TRE...S-2/TR...S-2 DSS 20 0157.0750 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator TRV 2,5 Više se ne isporučuje 0157.0717 na zahtijev
  • Na blok za zabilješke
Petostupanjski transformator, razvodni ormarić TR 2,5 S Više se ne isporučuje 0157.0742 na zahtijev
  • Na blok za zabilješke

Opis proizvoda

Opisproizvoda

DSR 40 S

Kratka informacija

Zvučno izolirana ventilacijska kutija s izvlačivim ventilatorom, DN 400, trofazna struja

Sadržaj

Priključne sheme

DSR 40 S - Priključne sheme

DSR... S s jednom brzinom

S - Regulacijski krug

X - Mostovi za veliku brzinu

Y - Mostovi za malu brzinu



DSR... S sa zvjezdastom-trokutnom sklopkom (dvije brzine)
  1. na mjestu ugradnje

S - Regulacijski krug

Pri uporabi zvjezdaste-trokutne sklopke uklonite mostove X i Y na priključnoj letvici za DSR...S. Za veliku brzinu.



Raniji model - Noviji model

DSR 40 S - Noviji model

Tip proizvoda Naziv Br. art. Akcija
Zvučno izolirana ventilacijska kutija DSR 40-2 S Više se ne isporučuje 0080.0623
  • Na blok za zabilješke
