Axiál csőventilátor
DAR 100/8-2 Ex
Axiális csőventilátor, DN 1000, robbanásbiztos, névleges teljesítmény 1,5 kW, közeg: gáz
Alkalmazási példák: Termelőüzem, Munkahely, Folyamatokból elszívott levegő, Ipari csarnok
Termék adatlap

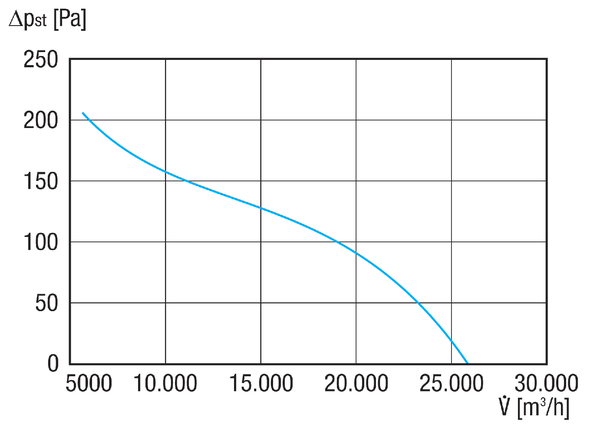

Jelleggörbe
Méretarányos rajz

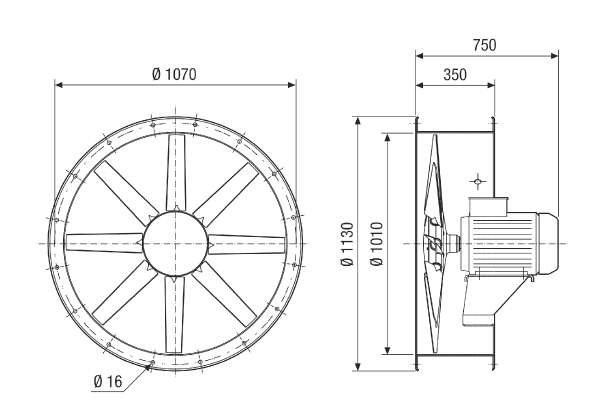

DAR 100/8-2 Ex - Méretarányos rajz [mm]
Műszaki adatok
DAR 100/8-2 Ex - Műszaki adatok
Tartozékok
DAR 100/8-2 Ex - Tartozékok
Készülékhez tartozó kiegészítők
| Terméktípus | Név | Cikkszám | Ár*(EUR) | akció |
|---|---|---|---|---|
| Rugalmas összekötő | ELI 100 Ex | 0073.0582 | igény szerint | |
| Rugalmas összekötő | ELI v Ex 100 Újdonság | 0073.0711 | igény szerint | |
| Termisztor gépvédő relé | TMS | 0157.0992 | igény szerint | |
| Nyomáskülönbség kapcsoló | DDEx 500 | 0157.0302 | igény szerint |
Általános tartozékok
Termékleírás
Termékmegnevezés
DAR 100/8-2 Ex
rövid leírás
Axiális csőventilátor, DN 1000, robbanásbiztos, névleges teljesítmény 1,5 kW, közeg: gázTermékleírás
Jellemzők
- Axiális csőventilátor robbanásveszélyes terekben való használatra.
- Robbanásvédelem és engedélyek ATEX szerint.
- A IIA és IIB robbanáscsoporthoz tartozó összes gőzre és gázra, illetve amellett hidrogénre minősítve.
- Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
- -20 °C ≤ Ta ≤ +60 °C alkalmazási hőmérsékletekhez.
- A MAICO Ex ventilátorok eleget tesznek a robbanásveszélyes terekben működő berendezésekre és védelmi rendszerekre vonatkozó 2014/34/EK európai irányelv biztonsági követelményeinek.
- 1. és 2. zónákhoz.
- Gyújtásvédelmi típusok: „d” – nyomásálló tokozat és „c” – konstruktív biztonság.
- Nagy teljesítményű ventilátor nagy légmennyiséghez.
- Egyszerű és közvetlen szereléshez egy csőrendszerbe.
- Bármilyen helyzetben beszerelhető.
- Ház acéllemezből epoxi bevonattal.
- Axiális járókerekek üvegszálerősítésű, antisztatikus poliamidból.
Áramlási irány
- Az áramlási irány jelölve van.
- Standard elszívó üzem, áramlási irány szívó motorral.
Motor
- Aszinkron háromfázisú váltóáramú motor.
- IP 55 védelmi fokozat.
- IE3 motor.
- S1 üzemmód (folyamatos működés).
- T4 hőmérsékleti osztály.
- Frekvenciaszabályzóval szabályozható fordulatszám.
- A megengedett frekvenciatartomány frekvenciaszabályzóval történő fordulatszám-szabályozáskor 20 Hz és 50 Hz közé esik.
- A ventilátormotorban uralkodó hőmérsékletet egy PTC termisztor felügyeli. A PTC termisztort egy olyan végrehajtó egységhez (a 2014/34/EK irányelv szerinti biztonsági berendezéshez) kell csatlakoztatni, amely túl magas hőmérsékletek esetén tartósan leválasztja a ventilátort a hálózatról.
Elektromos csatlakozás
- Csatlakozás a motor villamos csatlakozó dobozában.
- Csavaros kábelcsatlakozás Ex d kivitelben a szállítási terjedelem része.
Kapcsolási rajzok
DAR 100/8-2 Ex - Kapcsolási rajzok
Letöltések / videok
DAR 100/8-2 Ex - Letöltések / videok
