Radiál tetőventilátor

DRD H 63/6

Termékszám: 0073.0058
Gyártó: MAICO
Radiális tetőventilátor, horizontális kifúvással, névleges teljesítmény 1,1 kW, háromfázisú váltóáram
Alkalmazási példák: Termelőüzem, Munkahely, Ipari helyiség
Termék adatlap
DRD H 63/6 IM0020563.PNG Radiális tetőventilátor, horizontális kifúvással, névleges teljesítmény 1,1 kW, háromfázisú váltóáram
Vissza
  • A Jegyzetlapra
DRD H 50/4
DRD H 56/6
DRD H 63/6
DRD H 75/6
DRD H 80/6
DRD H 90/6

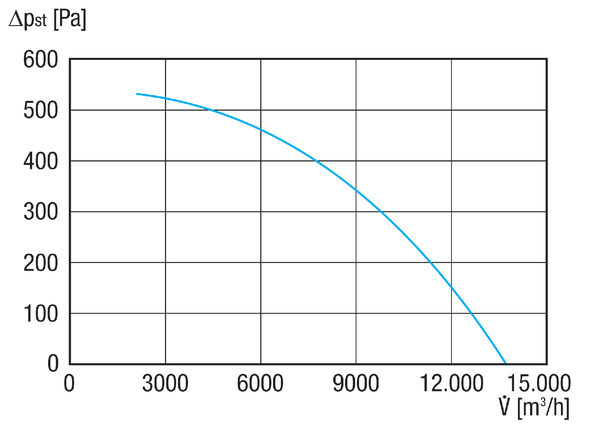

Jelleggörbe

DRD H 63/6 - Jelleggörbe

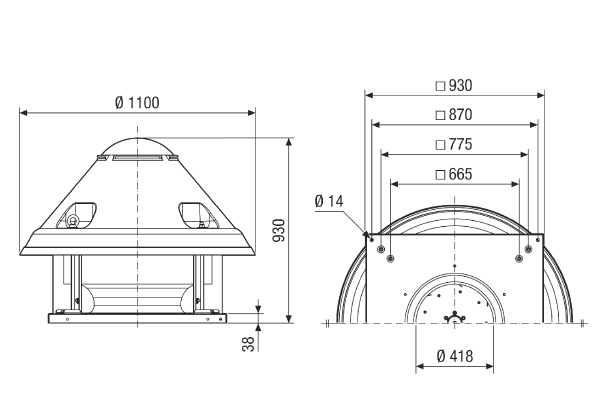

Méretarányos rajz

DRD H 63/6 - Méretarányos rajz [mm]

Műszaki adatok

DRD H 63/6 - Műszaki adatok

Termék DRD H 63/6
Légmennyiség 13.676 m³/h
Fordulatszám 970 1/min
Járókerék típus radiális
Szabályozható fordulatszám ✔
Irányváltási lehetőség −
Feszültségfajta Háromfázisú váltóáram
Feszültségosztály 400 V
Hálózati frekvencia 50 Hz
Névleges teljesítmény 1.100 W
Inévl 2,9 A
Védelmi fokozat IP 55
Szigetelési osztály F
Váltható pólus −
Beszerelési hely Tető
Beszerelési helyzet függőleges
Ház anyaga acéllemez, horganyzott
Járókerék anyaga acéllemez, horganyzott
Szín szürke
Súly 120 kg
Súly csomagolással 128 kg
Névleges méret 630 mm
Szélesség 930 mm
Magasság 930 mm
Mélység 930 mm
Szélesség csomagolással együtt 1.040 mm
Magasság csomagolással együtt 1.040 mm
Mélység csomagolással együtt 1.160 mm
Közeg hőmérséklet Imax-nál -20 °C -ig 80 °C
PTC DIN 44082 M 100
Csomagolási egység 1 darab
Választék C
GTIN (EAN) 4012799730583
Termékszám 0073.0058



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

összesen

LWA5, S5 (dB(A))

57

78

80

83

80

81

78

66

88

LWA5= szabad beszívás hangteljesítményszintje dB-ben

Termékleírás

Termékmegnevezés

DRD H 63/6

rövid leírás

Radiális tetőventilátor, horizontális kifúvással, névleges teljesítmény 1,1 kW, háromfázisú váltóáram

Termékleírás

Jellemzők

  • Radiális tetőventilátor üzemi és ipari épületek közvetlen vagy csatornázott elszívásához.
  • Horizontális kifúvással.
  • Alacsonyabb zajszint.
  • Horganyzott acéllemezből készült ház.
  • Esővédő burkolat műanyagból.
  • Motor a légáramláson kívül.
  • -20 °C és +80 °C közötti hőmérséklet-tartományhoz alkalmas
  • Stabil szállítófülek, amelyek lehetővé teszik a daruval történő szállítást.
  • Radiál járókerekek hátrahajló lapátokkal horganyzott acéllemezből.

Motor

  • Háromfázisú váltóáramú motor.
  • IP 55 védelmi fokozat.
  • S1 üzemmód (folyamatos működés).
  • Frekvenciaszabályzóval szabályozható fordulatszám.
  • A megengedett frekvenciatartomány frekvenciaszabályzóval történő fordulatszám szabályozásnál 20-50 Hz.
  • A ventilátormotorban uralkodó hőmérsékletet egy PTC termisztor felügyeli. A PTC termisztorokat egy kioldó rendszerhez kell csatlakoztatni, amely túl magas hőmérséklet esetén tartósan leválasztja a ventilátort a hálózatról.

Elektromos csatlakozás

  • Csatlakozás a motor villamos csatlakozó dobozában.

Biztonsági utasítások

  • A ventilátort csak akkor szabad üzemeltetni, ha biztosítva van a járókerék érintésvédelme a DIN EN ISO 13857 szerint.

Speciális kivitelek

  • Igény esetén felár ellenében a következő speciális kivitelek rendelhetők:
    • Kivitelek 60 Hz-es üzemi frekvenciához.

Tartalomjegyzék

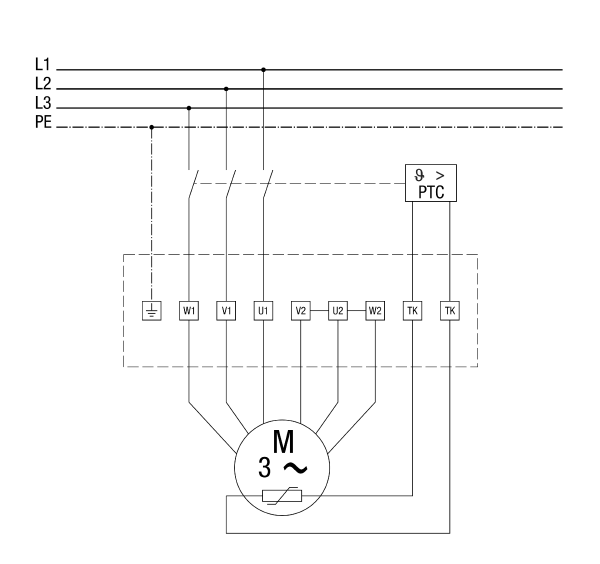

Kapcsolási rajzok

DRD H 63/6 - Kapcsolási rajzok
