rövid leírás

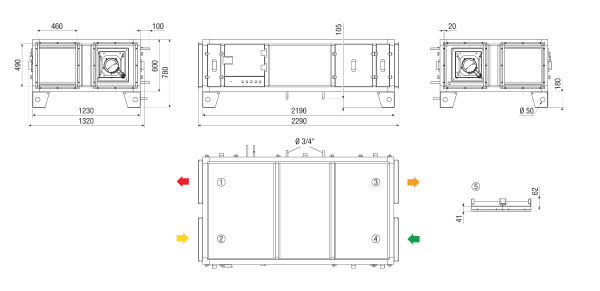

Termékleírás

Jellemzők

• RLT kompakt készülék hővisszanyeréssel.
• Üzemkész, integrált vezérlővel és automatikus bypass-szal.
• Vízszintes kivitel (H): beltéri telepítésre vagy mennyezeti függesztésre, esőtetővel és külső burkolattal lapos kültéri telepítéshez is használható.
• Függőleges kivitel (V): beltéri vagy kültéri telepítésre.
• Könnyen karbantartható, oldalról nyitható és levehető karbantartó ajtókkal.
• A készülék tűzvédelmi osztálya: A1 a DIN 4102 szerint (nem éghető).

Felhasználási terület

• Nagy hatásfokú, hővisszanyerős RLT kompakt készülékek kereskedelmi, ipari, irodai és lakóépületekhez.

Háza

• Monoblokk ház önhordó keretszerkezettel.
• A házszerkezet alumíniumprofilokból áll, hőhidak elleni leválasztással, a profilba épített poliamid távtartókkal (TB2 osztály az EN 1886 szerint).
• A sarkok üvegszállal erősített poliamidból készülnek.
• A dupla falú panelek közötti szigetelés 45 mm (70 kg/m³) kőzetgyapotból áll, amely T2 hőátbocsátási osztályt eredményez.
• A készülék besorolása: A1 DIN 4102 szerint (nem éghető).
• Burkolati osztályozás DIN EN 1886 szerint:
• Hőátbocsátási tényező: T2
• Hőhíd tényező: TB2
• Burkolati szivárgási osztály: L2
• Mechanikai szilárdság: D1
• Szűrő bypass szivárgás: F9 (= <2%)
• A külső panelek szürke színű, RAL 7047-hez közeli porszórt bevonattal készülnek.
• A belső felület horganyzott acéllemez, sima belső oldalakkal.
• A kábelvédőcsövekben, távtartókon vezetve futnak az elektromos vezetékek.
• A kondenzátumtálca rozsdamentes acélból készül, minden további beépített alkatrész horganyzott acélból, alumíniumból vagy rozsdamentes acélból készült, a VDI 6022 higiéniai sztenderd alapján.
• Bőséges méretű karbantartó nyílások biztosítanak könnyű hozzáférést minden belső elemhez a karbantartás során.

Panelek és karbantartó ajtók

• Hőhídmentesített panelek és karbantartó ajtók horganyzott acéllemezből, hőleválasztással, korrózióálló porszórt bevonattal.
• A panelek dupla falú, szendvicsszerkezetű kialakításúak, belső, nem éghető kőzetgyapottal (vastagság: 45 mm, sűrűség 70 kg/m³, A1 tűzvédelmi osztály DIN 4102 szerint) a kiváló hang- és hőszigetelésért.
• A karbantartó ajtók nyomásadaptív tömítéssel készülnek, hogy igazodjanak a készüléken belüli nyomásviszonyokhoz.

Bevonat

• A külső panelek UV-álló, szürke porszórt bevonattal készülnek, RAL 7047 színhez közelítve. A bevonat kiemelten védi a felületet a korróziótól.

Szerelés

• Álló telepítéshez a készülék 180 mm magas profil lábakkal rendelkezik.
• A profil lábak szükség esetén eltávolíthatók.
• Függesztett mennyezeti szereléshez a vízszintes kivitel (H) opcionális mennyezeti tartókonzolokkal szerelhető M12 menetes szárakhoz.
• Kültéri telepítéshez opcionálisan elérhetők:
• Külső levegő és elvezetett levegő csappantyúk csappantyúmotorral
• Csappantyúmotor esővédő
• Külső és elvezetett levegő rácsok
• Esőtető
• Vákuumszifon
• Szifonfűtés

Ventilátorok

• Közvetlen hajtású, egyoldali szívású EC radiálventilátorok visszahajló lapátokkal, kompozit anyagból a jobb hatásfokért és alacsony zajszintért.
• Karbantartásmentes, zárt golyóscsapágyak hosszú távú kenéssel.
• Közvetlenül az előkamrába rögzítve, külön szerelősín nélkül, a VDI 6022 szerinti teljes tisztíthatósághoz.
• A járókerék nagy szilárdságú kompozitból készül, áramlásra optimalizált beszívócsonkkal, horganyzott acélból, nyomásmérő csatlakozással.
• A járókerék statikusan és dinamikusan kiegyensúlyozott a DIN ISO 21940-11 szerint.
• Rezgésvizsgálat az ISO 14694 szerint, maximális rezgésszint 3,5 mm/s.
• EC-külsőrotoros motor integrált vezérlőelektronikával, ritkaföldfém-mágnesek nélkül, nagy hatásfokú EC kommutációval, beépített hővédelemmel és fordulatszám-szabályozással.
• Az EC-technológia környezetbarát megoldás, alacsony energiaigénnyel 10–100% légmennyiség-tartományban.
• Ez kedvez az alacsony zajszintnek, jobb akusztikai kényelem mellett.
• Beépített blokkolásvédelem, fáziskiesés-érzékelés, lágyindítás, elektronikai túlmelegedés védelem, alulfeszültség érzékelés, teljesítménykorlátozás, motoráram-korlátozás.
• A ventilátorok megfelelnek a jelenlegi EMC-előírásoknak, beleértve a hálózati visszahatásokat és a zavartűrést.
• Védettség: IP55, szigetelési osztály: F, nedvesség-/környezeti osztály: H1.
• A motor hatásfok osztálya meghaladja az IE4-et.

Hővisszanyerés

• Nagy hatásfokú, hatszögletű ellenáramú lemezes hőcserélő tengervízálló alumíniumból.
• Hatásfok > 90% DIN EN 13141-7 szerint; > 87% ErP Ecodesign 1253/2014 szerint.
• Eurovent minősített.
• A levegőáramok érzékeny és látens hőtartalmának hasznosítására.
• A külső és az elszívott levegő párhuzamos, vékony alumínium lamellákon keresztül, ellenáramú elrendezésben halad el egymás mellett.

Kondenzátumtálca

• Higiénikus kondenzátum-elvezetés rozsdamentes acél kondenzátumtálcával a készüléken belül. Csőcsatlakozás: ½".
• Teljes egészében a hőcserélő alatt elhelyezve.

Bypass csappantyú

• Moduláló működésű, folyamatos szabályozású bypass hajtással.
• Kézi állítás nyomógombbal lehetséges.
• A hajtás túlterhelés ellen védett és karbantartást nem igényel.
• Üzemi fogyasztás 1,5 W; készenléti fogyasztás 0,4 W.
• Bypass csappantyúk alumínium házban, fogaskerékhajtással, ellenirányban kapcsolt, műanyagcsapágyazott alumínium lamellákkal, tömítőéllel, DIN EN 1751 2-es szivárgási osztály szerint.
• A csappantyúhajtás és fogaskerekek a légáramon kívül helyezkednek el, megfelelve a VDI 6022 higiéniai követelményeinek.
• Energiatakarékos, gyárilag bekötött csappantyúhajtás folyamatos szabályozással, 0–100% modulációval.
• A külső levegő / befújt levegő oldalon elhelyezett bypass fagyvédelmet biztosít és szabad hűtést nyári üzemben.
• Ha a készülék elektromos előfűtéssel rendelkezik, a szabályozás automatikusan a legjobb megoldást választja.
• Nyári üzemben a bypass modullálással szabályozza a befújt levegő hőmérsékletét.

Szűrők

• ISO ePM1 50% (F7) szűrő a külső levegő oldalon, ISO ePM10 50% (M5) panel szűrő az elszívott levegő oldalon.
• A szűrők sínen futnak, gumitömítéssel a jó légzárásért.
• A szűrők minden alkatrész előtt helyezkednek el, a megfelelő védelem érdekében. Szűrőjelzés differenciál-nyomás alapján, állítható 50–500 Pascal között, gyári beállítás: 150 Pascal.

Csatornacsatlakozás

• A készülékek téglalap alakú csatlakozásokkal rendelkeznek, 20 mm-es profillal.
• A profil tömítőszalaggal kiegészítendő.
• Kör keresztmetszetű csatornához átmeneti adapterek opcionálisan elérhetők.

Külső levegő és elvezetett levegő csappantyúk

• Alumínium házas csappantyúk, fogaskerékhajtással, ellenirányban működő, műanyagcsapágyazású alumínium lamellákkal, tömítőéllel, DIN EN 1751 2-es szivárgási osztály szerint.
• A csappantyúhajtás és a fogaskerekek a légáramon kívül helyezkednek el, így megfelelnek a VDI 6022 higiéniai követelményeinek.
• A csappantyúk opcionálisan rendelhetők.
• Gyárilag a keretre szerelve érkeznek, a motor bekötve.

Technikai rekesz

• Különálló, zárható technikai rekesz IP65 védettséggel, benne az elektromos elemekkel és vezérléssel.
• Külön belső polc a kapcsolási dokumentáció tárolására.
• A technikai rekeszben a kábelvégek egyértelmű jelöléssel rendelkeznek, és megfelelnek a mellékelt bekötési tervnek.

Kábelcsatlakozás

• Plug & Play: 5 pólusú csatlakozás az X1-es sorkapcson, a zárható technikai rekeszben.
• Javasolt FI-relé: B vagy B+ típus, kioldóáram a műszaki adatok szerint.
• Javasolt hálózati biztosíték: D típus „lassú”; D-10.000 A – AC3.

Elektromos bekötés

• Ipari kábelköteg, rendezett vezetékút, akadálytalan hozzáférhetőség karbantartáskor, jó tisztíthatóság.
• Rendezett kábelezés külön kábelvédőcsövekkel és távtartókkal.
• A kábelvédőcsövek kábelátvezetőkbe vannak rögzítve, nincs látható szabad vezeték.

Szabályozás

• Teljesen integrált, előre bekötött vezérlőegység, minden pólust lekapcsoló főkapcsolóval.
• A vezérlőegység az IP65 védettségű technikai rekeszben helyezkedik el, teljes védelemmel környezeti hatások ellen.
• Beépített webböngésző.
• Integrált védelmi elemek az összes, a szellőztető készülékhez tartozó vezérlési és szabályozási funkcióhoz:
• Motorkapcsoló fáziskiesés-érzékeléssel, rövidzárlatvédelemmel, mágneses kioldóval.
• 230 V-os kismegszakító, C kioldási karakterisztikával.
• IG javítókapcsoló, 4 fázisú, IP54, CE-minősítéssel.
• Az elektromos biztonság megfelel a következő irányelveknek: 2006/42/EC gépekre vonatkozó irányelv (tartalmazza az alacsony feszültségű irányelvet), 2014/30/EU EMC-irányelv, valamint teljes gyári működésvizsgálat.
• Üzemre kész, javítókapcsolóval.
• Beépített tápegység 230 V AC / 24 V DC, 2,5 A.
• Időprogram heti tervekhez, ünnepnapokkal és szabadságokkal, egy teljes évre.
• Automatikus nyári/téli időszámítás váltás.
• Egyedi napi időprogram minden hétköznaphoz, külön szabadság- és ünnepnapprogrammal.
• Legfeljebb 24 külön szabadsági időszak/ünnepnap állítható be.
• A szabadsági időszak lehet egy nap vagy akár 365 egymást követő nap.
• 8 külön menü áll rendelkezésre: minden hétköznapra egy, plusz egy a szabadsági időszakokhoz.
• A szabadsági programok elsőbbséget élveznek a hétköznapi időprogramokkal szemben.
• Minden hétköznapi időprogram legfeljebb két használati időszakot tartalmaz.
• Napi egyedi időprogram Stufe 2 és Stufe 1 fokozatra, mindegyikhez legfeljebb két használati időszakkal.

Üzemmód / mód

• A beépített szabályozó gyárilag a megrendelt üzemmódra van beállítva.
• A készülék megrendelésekor a szükséges üzemmódot meg kell adni:
• Ez biztosítja a megbízható működést, mivel a helyszínen nincs szükség beavatkozásra.

Riasztás

• A riasztások naplózva vannak a riasztási listában.
• A lista tartalmazza a riasztás típusát, dátumát, idejét és a riasztás jellegét.

Nyelvek

• Német, francia, orosz, holland, angol, svéd.

Csatlakozások

• A következő csatlakozási lehetőségek állnak rendelkezésre az épületfelügyeleti rendszerbe integráláshoz:
• Ethernet csatlakozó
• Modbus TCP/IP protokoll
• BACnet/IP: BACnet-AAC (Advanced Application Controller) protokoll
• RS 485 csatlakozó
• Modbus RTU

Kezelőmodul

• A készülékhez tartozik egy falra vagy készülékre szerelhető kezelőmodul.
• A kezelőmodul vezetékes, négy soros, háttérvilágítású LCD-kijelzővel.

Általános adatok

• Az RLT-készülékek 5 légtérfogat-tartományban kaphatók, névleges 5500 m³/h teljesítményig, és 4 konfigurációban: vízszintes balos, vízszintes jobbos, függőleges balos, függőleges jobbos kivitelben.
• Opcionálisan kiegészíthetők fűtő- és hűtőregiszterekkel, valamint zárócsappantyúkkal.
• Kültéri telepítéshez szükséges tartozékok teljes körrel rendelkezésre állnak.

Opcionális tartozékok

• Külső vízhűtéses vagy DX hűtőregiszter.
• Belső elektromos előfűtő (PH).
• Belső elektromos fűtőregiszter (EH).
• Belső melegvizes fűtőregiszter (WH).
• Érintőképernyő.
• Hangcsillapító.
• AUL-/FOL-csappantyúk motoros hajtással.
• Esővédő fedél kültéri telepítéshez.
• AUL-/FOL-légbevezető és -kifújó elemek kültéri telepítéshez.

Engedélyek, tanúsítványok és előírások

• ErP-megfelelőség, VDI 6022 megfelelőség.
• Megfelel a következő előírásoknak: 2006/42/EC gépekre vonatkozó irányelv (alacsony feszültségű irányelvvel együtt), 2014/30/EU EMC-irányelv, 2009/125/EC Ecodesign-irányelv (1253/2014 – LOT6), 2011/65/EU RoHS 2.

• Üzemmód: 4. mód
• Állandó légmennyiség beállítva.
• 2 beépített érzékelő.
