rövid leírás

Termékleírás

• Nagyon lapos kivitel
• Moduláris rendszer
• VDI 6022 szerinti kialakítás
• Modbus és BACnet
• Opcionális sínrendszer a könnyű szervizeléshez
• Üzemmód 5: igényvezérelt, állandó térfogatáramú működés beépített CO₂-érzékelővel

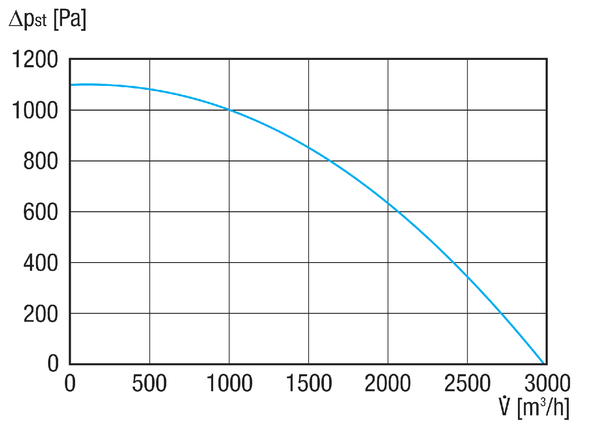

Jellemzők

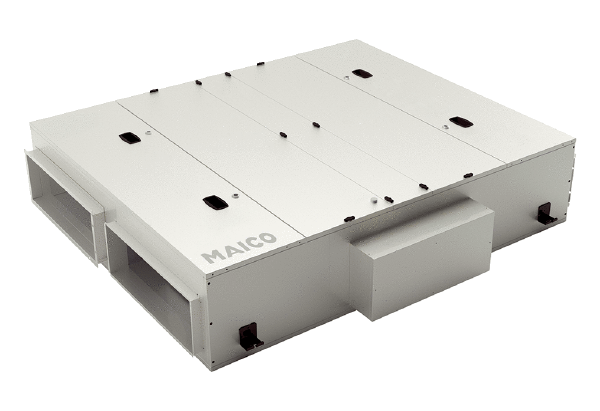

• RLT FLAT kompakt készülék PWT hőcserélővel. Hővisszanyerés > 80%.
• Összeszerelve, beépített vezérléssel és automatikus bypass-szal.
• Könnyen hozzáférhető, nagy nyílású szervizajtókkal.
• Tűzvédelmi osztály: A1 (nem éghető), ErP-megfelelőség, VDI 6022 megfelelőség.
• Megfelel a következő előírásoknak: 2006/42/EC gépirányelv, 2014/30/EU EMC, 2009/125/EC Ecodesign, 1253/2014 LOT6, RoHS 2 (2011/65/EU).

Felhasználási terület

• Kereskedelmi és közösségi épületek: iskolák, óvodák, irodák, lakóépületek, sportlétesítmények.

Lakóház

• Kompakt, keret nélküli, hőhídmentesített acéllemez ház 40 mm ásványgyapot szigeteléssel, kívül RAL 7016 színre festve.
• Alulról szervizelhető.
• Tűzvédelmi osztály: A1 (nem éghető).
• A külső panelek RAL 7047 színre festettek.
• Belső felület:
• Horganyzott acéllemez.
• Sima belső felületek.
• Rejtett elektromos kábelezés.
• Külön külső technikai rekesz az elektromos elemek és a vezérlés számára.
• Nagy méretű szerviznyílások a könnyű karbantartáshoz.
• A szervizajtók nyomásfüggő tömítéssel rendelkeznek.
• Kondenzátum tálca rozsdamentes acélból, minden irányban lejtéssel a biztonságos vízelvezetéshez. A belső alkatrészek horganyzott acélból, alumíniumból vagy rozsdamentes acélból készülnek, a VDI 6022 higiéniai követelményei szerint.
• M10-es menetes rúdra szerelhető mennyezeti konzolok oldalt.

Ventilátorok

• Közvetlen hajtású, egyoldali szívású EC radiálventilátorok hátrahajló lapátokkal, kompozit anyagból.
• Karbantartásmentes, zárt golyóscsapágyak hosszú élettartammal.
• A két ventilátor a frontkamrában, kihúzható sínen a teljes tisztíthatósághoz (VDI 6022).
• Kompozit járókerék, optimalizált beömlővel, horganyzott acéllemez csatlakozással és nyomásmérő csonkkal.
• Statikusan és dinamikusan kiegyensúlyozva (DIN ISO 2190-11).
• Rezgésvizsgálat szerint max. 3,5 mm/s (ISO 14694).
• EC-külsőrotoros motor integrált vezérlőelektronikával, ritkaföldfém-mágnesek nélkül, nagy hatásfokú elektronikus kommutációval (EC), beépített hővédelemmel és fordulatszám-szabályozással.
• Az EC-technológia környezetbarát megoldás, amely 10 és 100% közötti légszállítás-tartományban alacsony energiafogyasztást biztosít a működési pont vezérléséhez, szabályozásához és felügyeletéhez. Ez alacsony zajszintet eredményez a jobb akusztikai kényelem érdekében.
• Beépített blokkolásvédelem, fáziskiesés-érzékelés, lágyindítás, elektronikai túlmelegedés elleni védelem, motor-alulfeszültség érzékelése, teljesítménykorlátozás, motoráram-korlátozás.
• A ventilátorok megfelelnek a jelenlegi EMC-előírásoknak és a hálózati visszahatásokra, valamint az EMC-zavartűrésre vonatkozó követelményeknek.
• A ventilátor védettségi fokozata: IP 55, szigetelési osztály: „F”, nedvesség- (F) / környezetvédelmi osztály (H) H1. A motor hatásfokosztálya meghaladja az IE4 osztályt.
• A ventilátorok kihúzható síneken helyezkednek el az egyszerű karbantartás érdekében.

Hővisszanyerés

• Nagy hatásfokú ellenáramú lemezes hőcserélő. Hatásfok > 80% a DIN EN 13141-7 szerint.
• A külső levegő és az elszívott levegő párhuzamosan elhelyezett lamellákon keresztül, ellenáramú elrendezésben halad el egymás mellett.
• A külső levegő / befújt levegő oldalán beépített bypass biztosítja a fagyvédelmet és lehetővé teszi a szabad hűtést a nyári üzemben.

Kondenzátumgyűjtő tálca

• Higiénikus kondenzátum-elvezetés a készüléken belül, rozsdamentes acélból készült, minden irányban lejtéssel kialakított, lézerhegesztett kondenzvíz tálcával. Teljes egészében a hőcserélő alatt elhelyezve.

Bypass-csappantyú

• Bypass-csappantyú szabad hűtéshez és fagyvédelemhez.
• Kézi állítás nyomógombbal lehetséges.
• A hajtás túlterhelés ellen védett és karbantartást nem igényel.
• Üzemi teljesítményfelvétel 1,5 W; nyugalmi teljesítményfelvétel 0,4 W.
• A csappantyúhajtás és a fogaskerekek a légáramon kívül helyezkednek el, így megfelelnek a VDI 6022 higiéniai követelményeinek.
• Energiatakarékos, gyárilag bekötött csappantyúhajtás.
• A külső levegő / befújt levegő oldalán elhelyezett integrált bypass biztosítja a fagyvédelmet és lehetővé teszi a szabad hűtést a nyári üzemben.
• Ha a készülék elektromos előfűtéssel van felszerelve, a szabályozás automatikusan kiválasztja az optimális megoldást.
• Nyári üzemben a bypass modullálással szabályoz a beállított befújt levegő hőmérsékletére.

Szűrők

• A hővisszanyerős készülék alapfelszereltségben ePM1 50% hatékonyságú panel szűrővel rendelkezik a külső levegő belépési oldalán, és ePM10 50% panel szűrővel az elszívott levegő oldalán.
• A szűrők mindig az adott alkatrészek előtt helyezkednek el, hogy biztosítsák azok védelmét.
• Szűrőjelzés differenyál-nyomásméréssel a külső levegő és az elszívott levegő szűrőjénél.

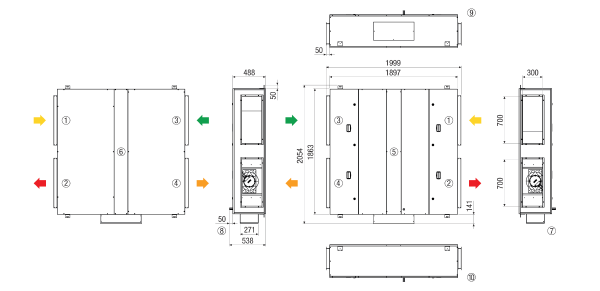

Csatornacsatlakozás

• Téglalap alakú csatornacsatlakozók 20 mm-es profillal rendelkező téglalap csatorna csatlakoztatásához.
• A profil tömítőszalaggal egészítendő ki.
• A csatlakozási méret a műszaki adatok szerint.
• Átmeneti adapterek téglalapról kör keresztmetszetre tartozékként kaphatók.

Zárócsappantyúk külső levegőhöz és elvezetett levegőhöz

• Külső levegő és elvezetett levegő csappantyúk alumínium házban, fogaskerékhajtással, ellentétesen kapcsolt, műanyagcsapágyazású alumínium lamellákkal, tömítőéllel, 2-es tömítettségi osztály szerint a DIN EN 1751 alapján.
• A csappantyúhajtás és fogaskerekek a légáramon kívül helyezkednek el, így megfelelnek a VDI 6022 higiéniai követelményeknek.
• A külső levegő és az elvezetett levegő csappantyúk opcionálisan rendelhetők. A csappantyúkat gyárilag a készülékház külső részére szerelik, és a motor elektromosan csatlakoztatva van.
• A csatlakozási méret a műszaki adatok szerint.

Technikai rekesz

• Különálló, oldalra szerelt technikai rekesz, amelyben az elektromos komponensek és a szabályozás találhatók. A hozzáférés alulról, ferdén lehetséges.

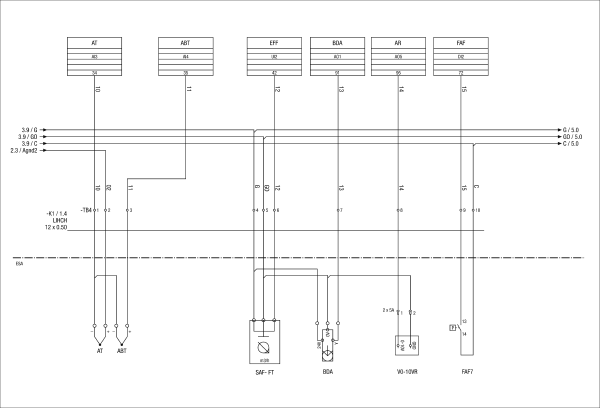

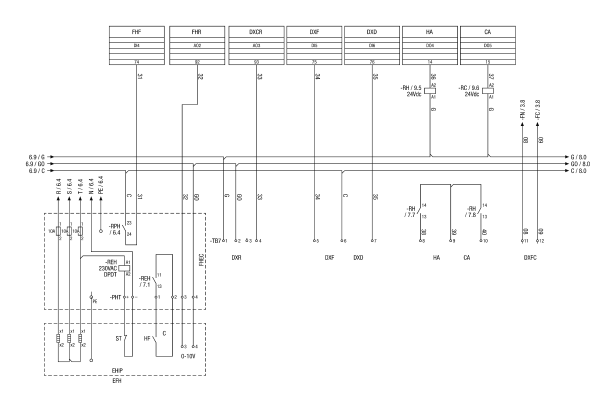

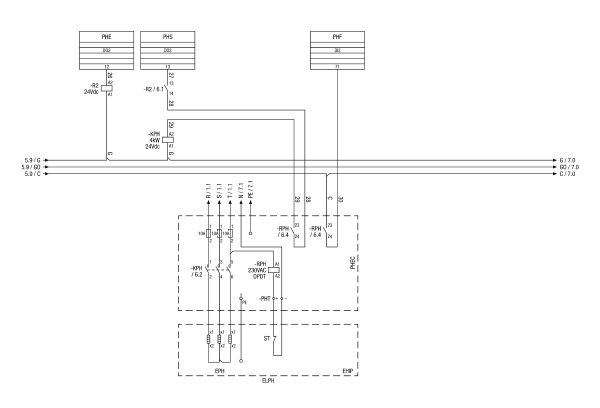

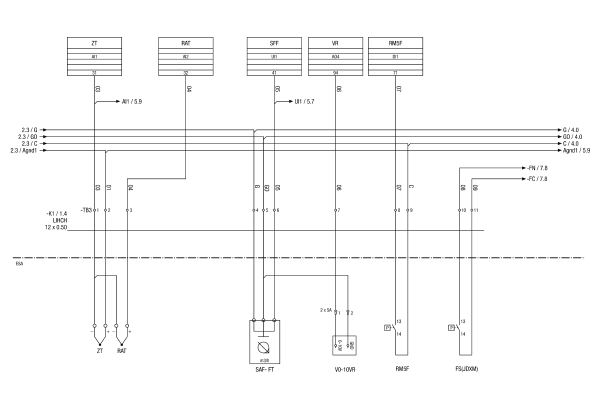

• A technikai rekeszen belül a kábelvégek egyértelmű sorszámozással vannak ellátva, kábeljelöléssel minden csatlakozási ponton és a mellékelt bekötési terv szerint.

Kábelcsatlakozás

• Plug & Play csatlakozás: 5 pólusú csatlakozó a különálló, zárható technikai rekeszben található sorkapcson.
• Névleges feszültség a műszaki adatok szerint.
• Ajánlott áram-védőkapcsoló: B vagy B+ osztály, kioldóhibaaram a műszaki adatok szerint.
• A hálózati csatlakozáshoz ajánlott biztosíték: D-típus „lassú”; D-10.000 A – AC3.

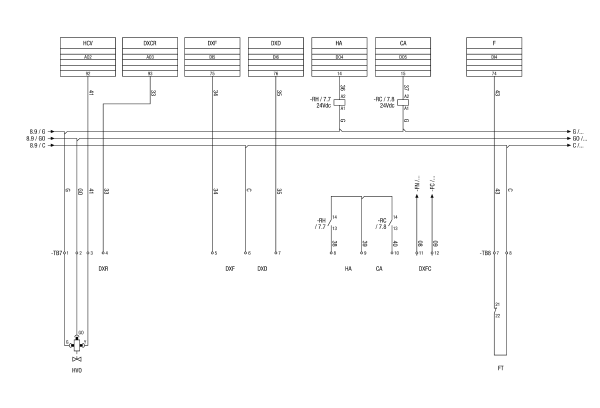

Elektromos bekötés

• Ipari gyártású kábelköteg, áttekinthető vezeték-elrendezés és akadálytalan hozzáférés a karbantartandó elemekhez, valamint könnyen tisztítható felületek.
• A technikai rekeszen belül a kábelvégek egyértelmű számozással vannak ellátva, kábeljelöléssel minden csatlakozási ponton és a mellékelt bekötési terv szerint.
• Rendezett kábelvezetés a készüléken belüli komponensek felé.

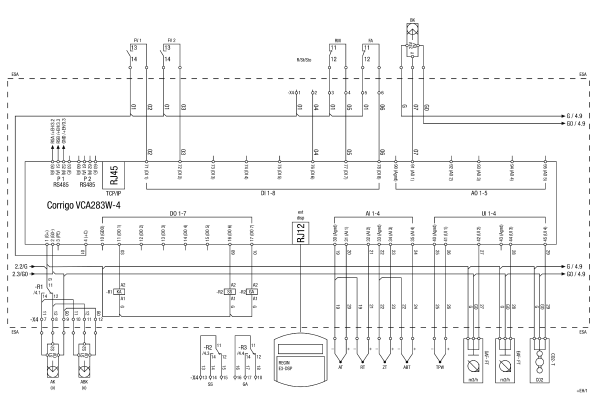

Szabályozás

• Teljesen integrált, előre bekötött vezérlőegység, minden pólust lekapcsoló főkapcsolóval. A vezérlőegység a technikai rekeszben található.
• Integrált védelmi elemek az összes, a szellőztető készülékhez illesztett vezérlési és szabályozási funkcióhoz:
• Motorkapcsoló fáziskiesés-érzékeléssel
• Rövidzárlatvédelem mágneses kioldóval
• 230 V-os kismegszakító, C kioldási karakterisztikával
• IG javítókapcsoló, 4 fázisú, IP 54, CE-megfelelőség
• Az elektromos biztonság biztosítása a következő irányelvek szerint:
• Gépek irányelve 2006/42/EC (alacsony feszültségű irányelv benne)
• EMC-irányelv 2014/30/EU, valamint teljes gyári működésvizsgálat.
• Üzemre kész, javítókapcsolóval.
• Beépített kapcsolóüzemű tápegység 230 V AC / 24 V DC, 2,5 A.
• Időprogram héttervhez, ünnepnapokkal és szabadságokkal egy teljes évre.
• Automatikus téli/nyári időszámítás váltás.
• Egyedi napi program minden hétköznaphoz, plusz külön ünnepnap/szabadság program.
• Legfeljebb 24 külön ünnepnap / szabadsági időszak állítható be.
• A szabadsági időszak lehet egy nap vagy akár 365 egymást követő nap.
• A szabadsági programok elsőbbséget élveznek más időprogramokkal szemben.
• 8 külön menü áll rendelkezésre: minden hétköznapra egy és egy további a szabadsághoz.
• A szabadsági programok elsőbbséget élveznek a hétköznapi időprogramokkal szemben.
• Minden hétköznapi programhoz legfeljebb két használati időszak tartozik.
• Két külön napi időprogram (2. és 1. fokozat) áll rendelkezésre, mindegyikhez legfeljebb két használati időszakkal.

Üzemmód

• A beépített szabályozó gyárilag a megrendelt üzemmódra van beállítva.
• A szükséges üzemmódot a rendeléskor meg kell adni. Ez biztosítja a megbízható működést, mivel a helyszínen nincs szükség beavatkozásra.
• Beállított mód: lásd műszaki adatok.

Riasztás

• A riasztások naplózva vannak a riasztási listában.
• A lista tartalmazza a riasztás típusát, dátumát, idejét és a riasztás kategóriáját.

Nyelvek

• Német, francia, orosz, holland, angol, svéd.

Csatlakozások

• Az épületfelügyeleti rendszerhez történő integrációhoz a következő csatlakozások állnak rendelkezésre:
• Ethernet interfész:
• Modbus TCP/IP protokoll
• BACnet/IP: BACnet-AAC (Advanced Application Controller) protokoll
• RS 485 interfész:
• Modbus RTU

Kezelőmodul

• A készülékhez tartozik egy falra vagy készülékre szerelhető kezelőmodul.
• A kezelőmodul vezetékes és négy soros, háttérvilágítású LCD-kijelzővel rendelkezik.
