krótki opis

Opis wyrobu

Informacja dotycząca zamówienia

• Zamówienie artykułu jako części zamiennej pod następującym numerem artykułu: E040.2536.0900

Cechy

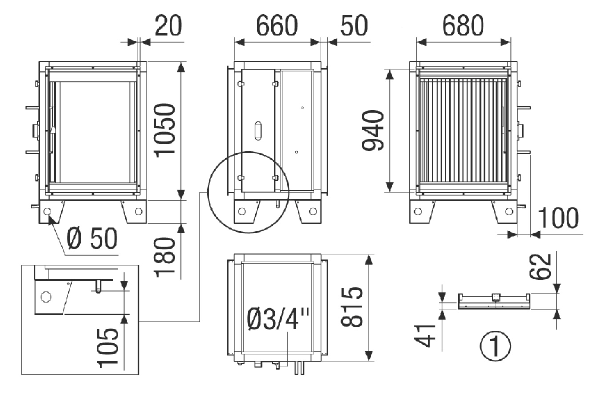

• Wodny rejestr dogrzewania i chłodzenia do montażu w poziomie kanale nawiewu powietrza
• Pasuje do urządzenia RLT o tym samym oznaczeniu konstrukcyjnym (MV45xx H/V)
• Strona przyłącza zależy od strony przyłącza podstawowego urządzenia wentylacyjnego

Obudowa

• Obudowa monoblokowa w samonośnej konstrukcji ramowej
• Konstrukcja obudowy składa się z profili aluminiowych z przekładkami termicznymi z poliamidu wbudowanymi w profil (klasa TB2 zgodnie z normą EN 1886)
• Narożniki wykonane są z poliamidu wzmocnionego włóknem szklanym
• Izolacja pomiędzy panelami dwuwarstwowymi składa się z 45 mm (70 kg/m³) wełny skalnej, co skutkuje klasą przenikalności cieplnej T2
• Klasyfikacja urządzenia A1 wg DIN 4102 (niepalne)
• Panele zewnętrzne są powlekane proszkowo na kolor RAL 7047
• Strona wewnętrzna: ocynkowana blacha stalowa
• Gładkie powierzchnie wewnętrzne
• Przewody elektryczne ułożone w rurach ochronnych na elementach dystansowych
• Duże otwory rewizyjne umożliwiają łatwy dostęp do wymiennika ciepła, separatora kropli, miski kondensacyjnej i czujnika temperatury w celu wykonania prac konserwacyjnych
• Wanienka na skropliny wykonana jest ze stali nierdzewnej, wszystkie pozostałe elementy montażowe są wykonane ze stali ocynkowanej, aluminium lub stali nierdzewnej, dzięki czemu są higieniczne zgodnie z normą VDI 6022

Panele i drzwiczki rewizyjne

• Panele zoptymalizowane pod kątem mostków termicznych i drzwi rewizyjne z ocynkowanej blachy stalowej, izolowane termicznie, malowane proszkowo dla dodatkowej ochrony przed korozją
• Konstrukcja paneli z podwójnymi ściankami w technologii warstwowej z położoną wewnątrz, niepalną wełną mineralną (grubość: 45 mm, gęstość 70 kg/m³, klasa materiału budowlanego A1 zgodnie z normą DIN 4102 (niepalny)) zapewniająca najlepszą izolację akustyczną i termiczną
• Po stronie obsługi znajduje się duży otwór rewizyjny zapewniający optymalny dostęp zgodnie z normą VDI 6022 i umożliwiający łatwy dostęp przy pracach konserwacyjnych
• Drzwi rewizyjne są wyposażone w uszczelkę dostosowującą się do ciśnienia, która dopasowuje się do warunków ciśnienia w urządzeniu

Powłoka

• Powłoka paneli zewnętrznych jest odporna na promieniowanie UV, lakierowana proszkowo w kolorze RAL 7047 i zapewnia szczególną ochronę przed korozją

Przyłącza kanalizacyjne

• Prostokątne przyłącza kanałowe zgodnie z Danymi Technicznymi

Wymiennik ciepła

• Wymiennik ciepła składa się z aluminium odpornego na działanie wody morskiej
• Odstęp między łopatkami wynosi 2,8 mm, co przekracza minimalne wymagania normy VDI 6022
• Aby zapewnić swobodny odprowadzanie kondensatu, wymiennik ciepła jest zintegrowany z tacką ociekową kondensatu na całej powierzchni
• Sztywne połączenie zasilania i powrotu wyprowadzone na stronę obsługi
• Przedłużenie umieszczone u góry z zintegrowaną możliwością odpowietrzania
• Powrót umieszczony na dole. Średnica przyłącza – patrz Dane Techniczne

Separator kropli

• Zintegrowany separator kropli z profilem lameli zoptymalizowanym pod kątem przepływu, zapewniającym minimalny opór powietrza
• Umieszczony pionowo wewnątrz miski kondensacyjnej
• Montowane w szynach prowadzących i łatwe do demontażu w celu konserwacji

Tacka na skropliny

• Higieniczny odpływ skroplin w urządzeniu dzięki laserowo spawanej tacce ze stali nierdzewnej
• Średnica przyłącza ½”
• Umieszczony całkowicie pod wymiennikiem ciepła i separatorem kropli

Połączenia elektryczne

• 4-biegunowe złącze przemysłowe do przyłączenia zintegrowanego czujnika temperatury w rejestrze do sterownika urządzenia wentylacyjnego
• Ząacze kojarzące znajduje się w odpowiednim urządzeniu RLT

Połączenia mechaniczne

• W celu połączenia rejestru systemu dodatkowego ogrzewania i wężownicy chłodzącej z odpowiednim urządzeniem wentylacyjnym, po stronie wlotu powietrza obudowy rejestru znajduje się 8 śrub gwintowanych (M8), które są prowadzone przez odpowiednie prowadnice po stronie wylotu powietrza odpowiedniego urządzenia wentylacyjnego i klimatyzacyjnego i za pomocą podkładki i nakrętki kontrującej łączą rejestr z urządzeniem wentylacyjnym i klimatyzacyjnym w sposób dokładnie dopasowany i szczelny.
