Osiowy wentylator kanałowy

DZL 40/2 B

Produkt nie jest już dostępny
Numer artykułu: 0086.0084
Producent: MAICO
Osiowy wentylator kanałowy, DN 400, prąd trójfazowy
Przykłady zastosowań: Układ wyciągu powietrza dla maszyn, System wyciągu powietrza z miejsc pracy, Warsztat, Biuro mistrza, Zakład produkcyjny
Karta danych wyrobu
DZL 40/2 B IM0014274.PNG Osiowy wentylator kanałowy, DN 400, prąd trójfazowy

Charakterystyka

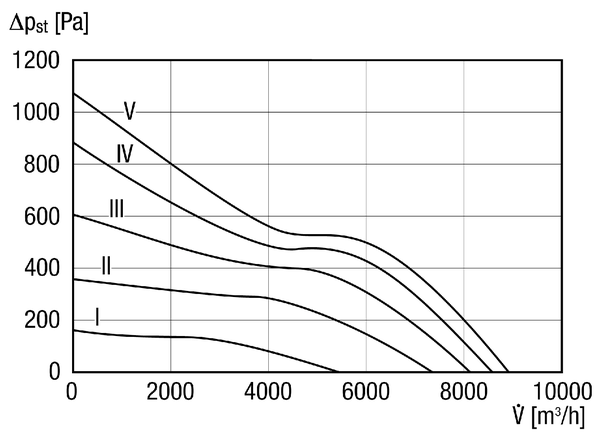

DZL 40/2 B - Charakterystyka

Rysunek wymiarowy

DZL 40/2 B - Rysunek wymiarowy [mm]

Liczba otworów w kołnierzu: 12

Dane Techniczne

DZL 40/2 B - Dane Techniczne

Artykuł DZL 40/2 B
Wykonanie Mechanizm prowadzący
Wydajność powietrza 8.900 m³/h
z możliwością regulacji obrotów
Możliwość pracy nawrotnej
Typ napięcia Prąd zmienny trójfazowy
Napięcie znamionowe 400 V
Częstotliwość sieci 50 Hz
IMax 6,2 A
Stopień ochrony IP 55
Klasa izolacji F
Przełączalna liczba biegunów
Kabel zasilający 7 x 1,5 mm²
Pozycja montażowa pionowo / poziomo
Materiał Blacha stalowa, cynkowana
Ciężar 24,1 kg
Ciężar z opakowaniem 26,06 kg
Wielkość nominalna 400 mm
Szerokość 460 mm
wysokość 460 mm
Głębokość 370 mm
Szerokość z opakowaniem 495 mm
Wysokość z opakowaniem 515 mm
Głębokość z opakowaniem 395 mm
Temperatura powietrza przetłaczanego przy prądzie nominalnym -20 °C do 60 °C
Temperatura powietrza przetłaczanego przy IMax -20 °C do 60 °C
Jednostka opakowaniowa 1 sztuka
Asortyment C
GTIN (EAN) 4012799860846
Numer katalogowy 0086.0084
Artykuł DZL 40/2 B
Efektywność ogólna η 55,1 %
Kategoria pomiarowa D
Kategoria efektywności całkowita
Stopień efektywności N 60,3
Wymagany napęd o zmiennej prędkości obrotowej (VSD) nie
Rok produkcji patrz tabliczka znamionowa
Nazwa producenta / urzędowy numer w rejestrze / miejsce filii producenta Maico Elektroapparate-Fabrik GmbH / Sąd Rejestrowy Freiburg, nr w rejestrze HRB 601233 / Villingen-Schwenningen
Nr kat. 0086.0084
PBEP / wydajność powietrzaBEP / Pfs, BEP 1,51 kW / 6.110 m³/h / 490 Pa
nBEP 2.915 1/min
Specyficzny stosunek ≈ 1
Informacje dotyczące demontażu i utylizacji patrz instrukcja montażu
Informacje dotyczące montażu, eksploatacji i utrzymania w należytym stanie patrz instrukcja montażu
Przedmioty użyte przy pomiarze efektywności, które nie są opisane przez kategorię pomiarową -
IBEP 2,8 A
Poziom ciśnienia akustycznegoLWA5 95 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Ogółem

LWA2, S1 (dB(A))

32

50

59

61

63

59

55

42

67

LWA2, S2 (dB(A))

44

54

67

74

73

74

69

59

79

LWA2, S3 (dB(A))

47

57

65

77

82

78

72

62

84

LWA2, S4 (dB(A))

47

59

64

78

82

78

73

64

85

LWA2 (dB(A))

48

64

64

79

87

79

74

64

88

LWA5, S1 (dB(A))

35

53

72

75

75

73

66

56

80

LWA5, S2 (dB(A))

42

56

77

83

89

88

80

71

92

LWA5, S3 (dB(A))

45

59

71

83

92

91

82

73

95

LWA5, S4 (dB(A))

45

62

71

85

91

92

82

74

95

LWA5, S5 (dB(A))

45

67

72

85

93

92

83

75

96

LWA6, S1 (dB(A))

52

58

74

79

79

79

77

74

86

LWA6, S2 (dB(A))

67

68

88

93

94

93

87

79

99

LWA6, S3 (dB(A))

68

70

87

96

97

96

90

84

102

LWA6, S4 (dB(A))

69

73

87

97

98

96

90

82

102

LWA6, S5 (dB(A))

70

74

87

98

99

97

90

82

103

LWA2= Poziom mocy akustycznej obudowy w dB

LWA5= Poziom mocy akustycznej wolnego wlotu w dB

LWA6= Poziom mocy akustycznej wolnego wylotu w dB

Opis wyrobu

Opisproduktu

DZL 40/2 B

krótki opis

Osiowy wentylator kanałowy, DN 400, prąd trójfazowy

Opis wyrobu

Cechy

  • Tuleja kanału z ocynkowanej blachy stalowej, z kołnierzami z obu stron i mechanizmem prowadzonym.
  • 8-skrzydłowe wirniki z poliamidu wzmocnionego włóknem szklanym. Wyważone dynamicznie na 2 poziomach, zgodnie z klasą jakości 6.3, DIN ISO 1940, część 1.
  • Otwory w kołnierzu zgodnie z DIN 24154, ark. 2, 7/66.
  • DZL 56/6 B i DZL 56/4 B: Otwory w kołnierzu zgodnie z DIN 24145, cz. 2, 7/90.
  • Wysoki stopień ochrony IP 55.
  • W celu unikania przenoszenia wibracji na system kanałów: Zastosować złączki elastyczne, stopy i amortyzatory drgań.
  • Możliwość montażu w każdym położeniu.

Silnik

  • Silnik asynchroniczny, z możliwością regulacji obrotów Wyjątek: typ DZL 40/2 B.
  • Nie nadaje się do przetłaczania powietrza nasyconego parą.
  • Wentylatory kanałowe EZL / DZL nie mają przełączania kierunku obrotów.

Silnik trójfazowy

  • Typoszereg DZL
  • Napięcie znamionowe 400 V, 50 Hz.
  • Przeciążeniowe zabezpieczenie termiczne jako wyposażenie seryjne. W osiowych wentylatorach kanałowych z przełącznikiem biegunów dostępne na zapytanie.
  • Przyłącza wyprowadzone są bezpotencjałowo na zaciski i muszą zostać podłączone do wyłącznika zabezpieczającego silnik, np. MV 25 lub do obwodu prądu sterowniczego stycznika.
  • Silniki z przełącznikiem biegunów o przełożeniach prędkości obrotowej 8/4 lub 4/2 połączone są w układzie Dahlandera.

Przyłącze elektryczne

  • Skrzynka zaciskowa z tuleją kablową zainstalowana na zewnątrz.

Wskazówki dotyczące bezpieczeństwa

  • Wentylator z wolnym wlotem może pracować tylko wtedy, gdy zabezpieczenie przed dotknięciem wirnika jest zgodne z wymogami DIN EN 13857.

Wersje specjalne

  • Na żądanie i za dopłatą dostępne są wersje specjalne.
    • Niestandardowe wartości napięcia i częstotliwości.
    • Silniki jednofazowe ze stykami termicznymi lub termistorem PTC, wyprowadzone bezpotencjałowo na zaciski.
    • Otwory spustu skroplin.
    • Wentylatory ze wzmocnionym zabezpieczeniem antykorozyjnym.
    • Skrzydła wirnika z aluminium.
  • Informacje na temat pracy przy okazjonalnych temperaturach poniżej -20°C otrzymają Państwo na żądanie.
  • W przypadku eksploatacji z przemiennikami częstotliwości konieczne jest dokonanie uzgodnień z producentem.
  • W każdym przypadku konieczne jest sprawdzenie możliwości wykonania.

Spis treści

Schematy połączeń

DZL 40/2 B - Schematy połączeń

DZL...B standardowy (obroty w lewo, 1 prędkość obrotowa)

SC - zestyk ochronny

TK - zestyk termiczny



DZL...B standardowy (obroty w lewo, 1 prędkość obrotowa) z wyłącznikiem zabezpieczającym silnik MV 25


DZL...B standardowy (obroty w lewo, 1 prędkość obrotowa) z 5-stopniowym transformatorem TR... i wyłącznikiem zabezpieczającym silnik MV 25


DZL... standardowy (obroty w lewo, 1 prędkość obrotowa) z 5-stopniowym transformatorem TRV...


Poprzednik - Następca

DZL 40/2 B - Następca

Typ wyrobu Nazwa Nr kat. Działanie
Osiowy wentylator kanałowy DZR 40/2 B 0086.0061
