Napęd klapy z klapą powietrza
MS 100
Produkt nie jest już dostępnyProducent: MAICO

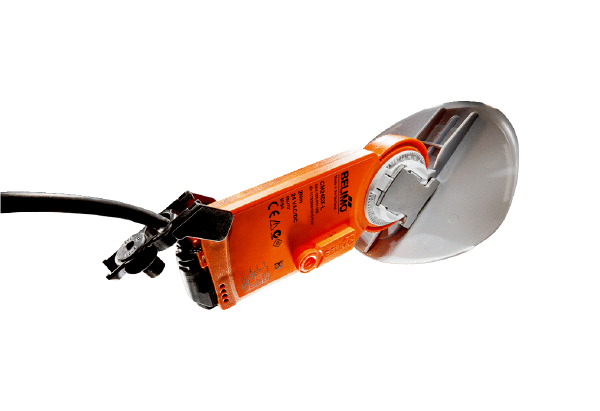

Napęd klapy z klapą powietrza dla przewodów ze szwem spiralnym, DN 100
Karta danych wyrobu
Charakterystyka
Rysunek wymiarowy

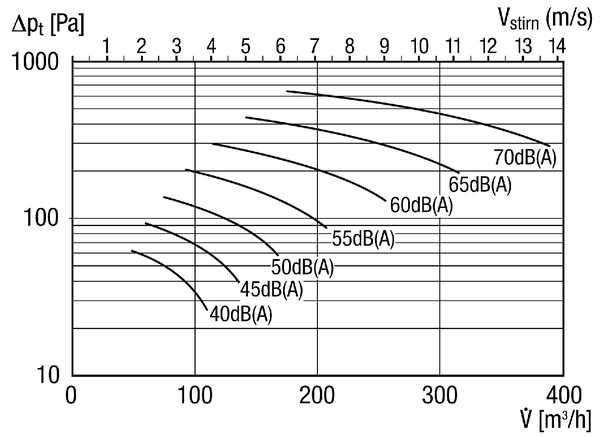

Dane Techniczne
MS 100 - Dane Techniczne
Akcesoria / Wyposażenie dodatkowe
MS 100 - Akcesoria / Wyposażenie dodatkowe
Dedykowane Akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Odcinek rury dla siłownika | MSR 100 Produkt nie jest już dostępny | 0092.0510 | na żądanie |
to ogólne akcesoria
| Typ wyrobu | Nazwa | Nr kat. | Cena*(EUR) | Działanie |
|---|---|---|---|---|
| Odśrodkowy wentylator dachowy | Odśrodkowe wentylatory dachowe GRD | - | - | - |
| Odśrodkowy wentylator dachowy | Odśrodkowe wentylatory dachowe GRD | - | - | - |
| Wentylator ukośny | ERK 100 T Pozycje resztkowe | 0080.0174 | na żądanie | |
| Wentylator ukośny | ERK 100 S Pozycje resztkowe | 0080.0175 | na żądanie | |
| Wentylator ukośny | ERK 100 ST Pozycje resztkowe | 0080.0176 | na żądanie | |
| Wentylator ukośny | ERK 100 Produkt nie jest już dostępny | 0080.0173 | na żądanie |
Opis wyrobu
Opisproduktu
MS 100
krótki opis
Napęd klapy z klapą powietrza dla przewodów ze szwem spiralnym, DN 100Opis wyrobu
- Siłownik z klapą powietrza do regulacji lub odcięcia strumieni objętości powietrza.
- Napędy klapy i klapa powietrza tworzą jeden zespół.
- Montaż możliwy jest za pomocą odcinka rury MSR lub w przewodzie ze szwem spiralnym w obiekcie.
- Montaż realizowany jest za pomocą dostarczonych akcesoriów w przewodzie ze szwem spiralnym.
- Klapy powietrza produktów MS 100/125/150/160 mogą przyjmować pozycję otwartą lub zamkniętą.
- Klapy powietrza produktów MS 100 S/125 S/150 S/160 S pracują ciągle i mogą przyjmować dowolną pozycję pomiędzy Otwarta i Zamknięta.
- Możliwość ustawiania pozycji krańcowej.
Instrukcja montażowa
- Montaż napędów klap z klapami powietrza możliwy jest za pomocą dopasowanych odcinków rur MSR. Posiadają już one otwory umożliwiające zamocowanie w nich napędu klapy.
- Potrzebny jest otwór rewizyjny.
- W przypadku użycia do montażu napędu klapy przewodu ze szwem spiralnym udostępnionego przez inwestora należy uwzględnić następujące warunki:
- Używać wyłącznie całkowicie okrągłej rury.
- Rura musi być wewnątrz gładka, bez zakładki.
- Przestrzegać prawidłowego kierunku powietrza: Kierunek powietrza od napędu do klapy.
Wskazówki dotyczące bezpieczeństwa
- Nie stosować w strefie ochrony przeciwpożarowej.
- Tylko do stosowania z czystym powietrzem.
- Nie używać substancji agresywnych lub środków do szorowania.
- Nie nadaje się do stosowania w strefie zagrożenia wybuchem.

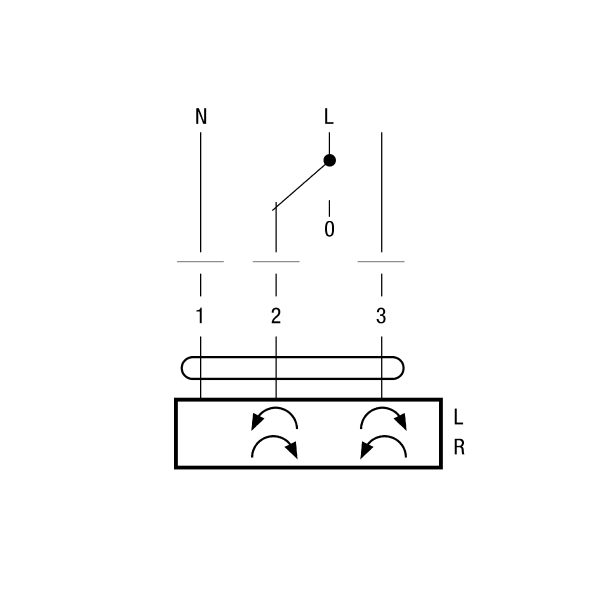

Schematy połączeń
MS 100 - Schematy połączeń
MS 100 / 125 / 150 / 160 - położenie klapy otwarta / zamknięta
MS 100 / 125 / 150 / 160 - położenie klapy ze stopniami pośrednimi
Elementy pobrane / filmy wideo
MS 100 - Elementy pobrane / filmy wideo
