Moduł rozszerzenia EnOcean

PP 45 EO

Numer artykułu: 0157.0362
Producent: MAICO
Do sterowania urządzeniami PP 45 RC i PPB 30 RC; przekształca sygnały elektryczne na sygnały radiowe EnOcean i... Więcej informacji

Karta danych wyrobu
PP 45 EO IM0017245.PNG Do sterowania urządzeniami PP 45 RC i PPB 30 RC; przekształca sygnały elektryczne na sygnały radiowe EnOcean i podłączany jest do układu sterowania wentylacją pomieszczeń RLS 45 K, połączenie układu sterowania wentylacją pomieszczeń RLS 45 K z modułem rozszerzenia EnOcean PP 45 EO może być użyte opcjonalnie zamiast łącznika radiowego DS 45 RC
PP 45 EO IM0013942.PNG Do sterowania urządzeniami PP 45 RC i PPB 30 RC; przekształca sygnały elektryczne na sygnały radiowe EnOcean i podłączany jest do układu sterowania wentylacją pomieszczeń RLS 45 K, połączenie układu sterowania wentylacją pomieszczeń RLS 45 K z modułem rozszerzenia EnOcean PP 45 EO może być użyte opcjonalnie zamiast łącznika radiowego DS 45 RC

Charakterystyka

Rysunek wymiarowy

Dane Techniczne

PP 45 EO - Dane Techniczne

Artykuł PP 45 EO
Miejsce montażu Ściana
Rodzaj montażu Montaż podtynkowy
Materiał Tworzywo sztuczne
Kolor biel czysta, podobna do RAL 9010
Ciężar 0,06 kg
Ciężar z opakowaniem 0,17 kg
Szerokość 80 mm
wysokość 80 mm
Głębokość 49 mm
Szerokość z opakowaniem 233 mm
Wysokość z opakowaniem 170 mm
Głębokość z opakowaniem 60 mm
Jednostka opakowaniowa 1 sztuka
Asortyment K
GTIN (EAN) 4012799573623
Numer katalogowy 0157.0362

Wyposażenie dodatkowe

PP 45 EO - Wyposażenie dodatkowe

to specjalne akcesoria

Opis wyrobu

Opisproduktu

PP 45 EO

krótki opis

Do sterowania urządzeniami PP 45 RC i PPB 30 RC; przekształca sygnały elektryczne na sygnały radiowe EnOcean i podłączany jest do układu sterowania wentylacją pomieszczeń RLS 45 K, połączenie układu sterowania wentylacją pomieszczeń RLS 45 K z modułem rozszerzenia EnOcean PP 45 EO może być użyte opcjonalnie zamiast łącznika radiowego DS 45 RC

Opis wyrobu

  • Do konwersji sygnałów elektrycznych na sygnały radiowe EnOcean.
  • W ten sposób można sterować urządzeniami PP 45 RC i PPB 30 RC.
  • Podłączany jest przez złącze RS485 do układu sterowania wentylacją pomieszczeń RLS 45 K.
  • W ten sposób możliwe jest również systemowe łączenie urządzeń przewodowych PP 45 K i radiowych PP 45 RC / PPB 30 RC.
  • Przy użyciu modułu rozszerzenia PP 45 EO można włączać kolejne moduły EnOcean, np. czujniki radiowe (H, CO2).

Spis treści

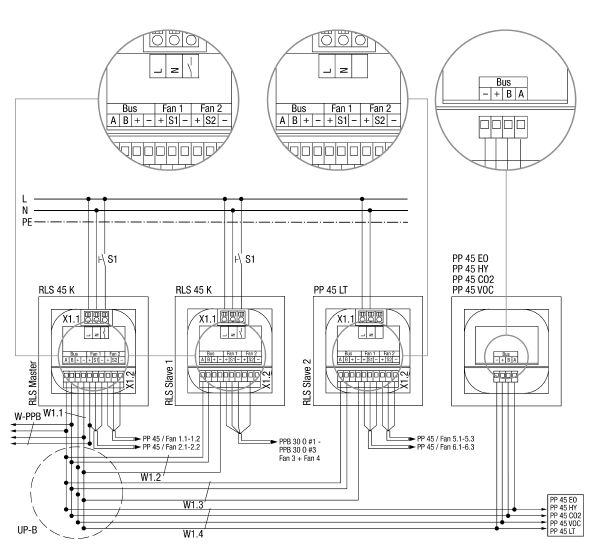

Schematy połączeń

PP 45 EO - Schematy połączeń

RLS 45 K - układ sterowania wentylacją pomieszczeń PP 45 Komfort

PP 45 LT - zasilacz PP 45

PP 45 EO - PP 45 moduł radiowy EnOcean

PP 45 HY - czujnik wilgotności PP 45 do montażu podtynkowego

PP 45 CO2 - czujnik CO2 PP 45 do montażu podtynkowego

PP 45 VOC - czujnik VOC PP 45 do montażu podtynkowego

Wentylator 1.1-1.3 - zespół wentylacyjny 1 i 3 do urządzenia nadrzędnego (master) RLS

Wentylator 2.1-2.3 - zespół wentylacyjny 2 i 4 do urządzenia nadrzędnego (master) RLS

W-PPB - przewód przyłączeniowy magistrali (RS-485) z zespołu wentylacyjnego 5 (BBP 30 K) do urządzenia nadrzędnego (master) RLS, zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu do PPB 30 K, 25 metrów od punktu gwiazdowego

Wentylator 3 + 4 G1-3 - zespół wentylacyjny 6,7,8 do urządzenia podrzędnego (slave) 1 RLS

Wentylator 5.1-5.3 - zespół wentylacyjny 9,11,13 do urządzenia podrzędnego (slave) 2 RLS

Wentylator 6.1-6.3 - zespół wentylacyjny 10,12,14 do urządzenia podrzędnego (slave) 2 RLS

S1 - przycisk / przełącznik funkcji dodatkowej (funkcji usypiania, funkcji pracy intensywnej, funkcji nierównowagi, funkcji bezpieczeństwa)

UP-B - podtynkowy rozdzielacz magistrali, podłączenie RLS, LT, EO i czujników przy użyciu interfejsu magistrali RS-485

W1.X - przewód przyłączeniowy magistrali (RS-485), zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm. Maks. długość przewodu do czujników, RLS, LTs i modułu EnOcean ok. 100 m. Alternatywnie można również użyć tego przyłącza jako interfejsu magistrali Modbus RTU.
