Zestaw do montażu końcowego

PPB 30 K

Numer artykułu: 0095.0246
Producent: MAICO
Zestaw do montażu końcowego urządzenia do wentylacji pojedynczych pomieszczeń PushPull Balanced PPB 30 K z... Więcej informacji

Karta danych wyrobu
PPB 30 K IM0018181.PNG Zestaw do montażu końcowego urządzenia do wentylacji pojedynczych pomieszczeń PushPull Balanced PPB 30 K z odzyskiem ciepła, złożony z 2 wentylatorów, 2 ceramicznych wymienników ciepła, osłony wewnętrznej z 2 filtrami ISO Coarse 45% (G3); wersja komfortowa z wbudowanym czujnikiem wilgotności; niezbędne akcesoria: tuleja do montażu w stanie surowym, osłona zewnętrzna i układ sterowania wentylacją pomieszczeń RLS 45 K, opcjonalne wyposażenie dodatkowe: zestaw przedłużający, blok do muru, ramka kompensacyjna i czujniki

Charakterystyka

Rysunek wymiarowy

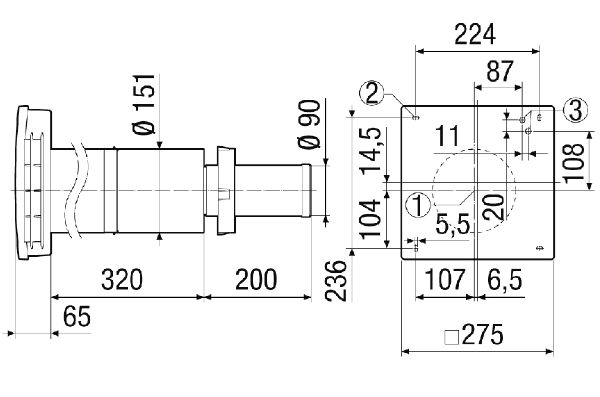

PPB 30 K - Rysunek wymiarowy [mm]

  1. Środek tulei ściennej
  2. Otwory do mocowania
  3. Przepust kablowy

Dane Techniczne

PPB 30 K - Dane Techniczne

Artykuł PPB 30 K
Wykonanie Wersja komfortowa, wbudowany czujnik wilgotności
Wydajność powietrza 5 m³/h / 12 m³/h / 18 m³/h / 22 m³/h / 26 m³/h
SEC – wartość średnia -40,16 kWh/(m²*a)
Klasa efektywności energetycznej A
Napięcie znamionowe 12 V DC
Wartość SPI według normy DIN EN 13141-8 0,19 Wh/m³
Maksymalny pobór mocy 1,7 W / 2,5 W / 3,4 W / 4,4 W / 5,3 W
Stopień ochrony IP X4
Pozycja montażowa poziomo
Rodzaj systemu decentralne
Materiał Tworzywo sztuczne
Materiał obudowy Tworzywo sztuczne
Materiał wymiennika ciepła Ceramika
Kolor biel drogowa, podobna do RAL 9016
Ciężar 4,69 kg
Ciężar z opakowaniem 5,71 kg
Typ filtra Filtr powietrza zewnętrznego i powietrza zużytego
Klasa filtra ISO Coarse 45 % (G3)
Średnica przyłącza 160 mm
Szerokość 275 mm
wysokość 275 mm
Głębokość 410 mm
Szerokość z opakowaniem 300 mm
Wysokość z opakowaniem 330 mm
Głębokość z opakowaniem 475 mm
Niezbędny przepust w murze 162 do 182 mm
Stopień dyspozycji cieplnej przy wzorcowym natężeniu przepływu według normy DIN EN 13141-8 73,3 %
Niezbędny układ sterowania wentylacją pomieszczeń RLS 45 K
Poziom ciśnienia akustycznego 23 dB(A) / 35 dB(A) / 43 dB(A) / 48 dB(A) / 51 dB(A) / Odległość 1 m, warunki pola swobodnego
Ustalona wartość maks. różnicy znormalizowanego poziomu ciśnienia akustycznego elementu Dn,w 37 dB
Jednostka opakowaniowa 1 sztuka
Asortyment K
GTIN (EAN) 4012799952466
Numer katalogowy 0095.0246

Opis wyrobu

Opisproduktu

PPB 30 K

krótki opis

Zestaw do montażu końcowego urządzenia do wentylacji pojedynczych pomieszczeń PushPull Balanced PPB 30 K z odzyskiem ciepła, złożony z 2 wentylatorów, 2 ceramicznych wymienników ciepła, osłony wewnętrznej z 2 filtrami ISO Coarse 45% (G3); wersja komfortowa z wbudowanym czujnikiem wilgotności; niezbędne akcesoria: tuleja do montażu w stanie surowym, osłona zewnętrzna i układ sterowania wentylacją pomieszczeń RLS 45 K, opcjonalne wyposażenie dodatkowe: zestaw przedłużający, blok do muru, ramka kompensacyjna i czujniki

Opis wyrobu

Dopuszczenia i certyfikaty

  • Sprawozdanie z badania zgodnie z normą EN 13141-8.
  • Wpis w biuletynie TZWL.

Wymiennik ciepła

  • Z wysokowydajnymi wymiennikami ciepła i wysokowydajnymi wentylatorami EC urządzenia osiągają stopień dyspozycji cieplnej wynoszący 73% przy wzorcowym natężeniu przepływu według normy EN 13141-8.

Wskazówki montażowe

  • Montaż realizowany jest w 2 krokach:
    • Montaż tulei do montażu w stanie surowym PP 45 RHK (DN 160) lub PP 45 RHL (DN 160) oraz osłony zewnętrznej w otworze rdzeniowym DN 160 z nachyleniem wynoszącym 1 – 2%.
    • Zalecamy wykonanie otworu rdzeniowego DN 182 i wyrównanie nachylenia tulei za pomocą dołączonych klinów styropianowych.
    • Tuleja do montażu w stanie surowym zabezpieczona jest przed zabrudzeniem pokrywami zabezpieczającymi na czas prac tynkarskich.
    • Następnie następuje instalacja końcowego zestawu montażowego.
    • Nie jest konieczne układanie rur ani wyregulowanie instalacji.

Przyłącze elektryczne

  • Dostarczane urządzenie jest zmontowane i gotowe do pracy.
  • Przyłącze elektryczne odbywa się za pomocą kabla złącza wtykowego.
  • Połączenie z układem sterowania wentylacją pomieszczeń RLS 45 K lub RLS 45 O za pomocą wtykanych przewodów sterowniczych.
  • Przewód prądowy 12 V DC układu sterowania wentylacją pomieszczeń RLS 45 K / RLS 45 O do urządzenia jest jednocześnie przewodem sterowniczym.

Odpływ skroplin

  • Odprowadzanie skroplin odbywa się przez wbudowaną krawędź ociekową w pokrywie zewnętrznej.

Szczególne właściwości

  • Urządzenie PPB 30 K stanowi idealne uzupełnienie urządzeń PP 45 O/K, umożliwiające rozbudowę systemu wentylacji wg normy DIN 1946-6 za pomocą centralnego układu sterowania (RLS 45 K).
  • Urządzenia PPB 30 K, wyposażone standardowo w czujnik wilgotności, przeznaczone są w pierwszej kolejności do montażu w pomieszczeniach wywiewnych. Stopień ochrony IP X4 ułatwia wybór miejsca montażu w łazience.
  • Efektywność energetyczna urządzeń PPB 30 K imponuje wartością SPI równą 0,19 Wh/m³.
  • Urządzenia te zaliczane są do klasy efektywności energetycznej A dzięki energooszczędnym silnikom i eksploatacji pod kontrolą bardzo dobrych czujników.
  • Urządzenie PPB 30 K można eksploatować z wykorzystaniem 5 stopni wentylacji: 5/12/18/22/26 m³/h oraz w 3 trybach pracy: wywiewu ciągłego z odzyskiem ciepła, wentylacji skrośnej bez odzysku ciepła, jak również w trybie automatycznym.
  • Zalecana możliwość kombinacji to 2 x bądź 4 x PP 45 O/K + 1 x PPB 30 K + 1 x RLS 45 K.
  • W tym przypadku urządzenie PPB 30 K może być eksploatowane w dwóch różnych trybach pracy. W automatycznym trybie pracy urządzenie pracuje całkowicie autonomicznie w zależności od wartości wilgoci z wbudowanego czujnika. W automatycznym trybie pracy układ sterowania wentylacją pomieszczeń RLS 45 K wykonuje jedynie polecenia „Wyłączenie zewnętrzne” i „Stopień wentylacji 0”. W systemowym trybie pracy urządzenie pracuje całkowicie według wytycznych układu sterowania wentylacją pomieszczeń RLS 45 K. Tylko w przypadku obciążenia wilgocią (możliwość ustawienia wartości granicznej) urządzenie odłącza się od systemu i uruchamia osuszanie.
  • Automatyka osuszania może być nastawiona na tryb intensywnej wentylacji (stopień 5 z odzyskiem ciepła) lub jako tryb powietrza wywiewanego (45 m³/h bez odzysku ciepła).
  • W przypadku obciążenia uciążliwymi zapachami można również ręcznie, używając przycisku / przełącznika, aktywować tryb intensywnej wentylacji (stopień 5 z odzyskiem ciepła) lub tryb powietrza wywiewanego (45 m³/h bez odzysku ciepła). Czas trwania tej funkcji można ustawić (nastawy fabryczne = 10 min).
  • W przypadku pracy urządzenia PPB 30 K w trybie powietrza wywiewanego niezbędną ilość powietrza nawiewanego zapewniają urządzenia PP 45 O/K podłączone do układu sterowania wentylacją pomieszczeń RLS 45 K. Kombinacja PPB 30 K i urządzeń do wentylacji wywiewnej (np. ER/ECA) z jednym układem sterowania wentylacją pomieszczeń RLS 45 K jest niemożliwa.
  • Uruchamianie urządzeń PPB 30 K ułatwia przejrzyste oprogramowanie, współpracujące z układem sterowania RLS 45 K. Można również zapisywać ustawienia w postaci profili i przenosić je na inne układy sterowania.
  • Zoptymalizowane pod względem przepływu osłony zewnętrzne dostępne w ofercie akcesoriów utrzymują powietrze wywiewane z dala od elewacji zewnętrznej.

Cechy

  • Zestaw do montażu końcowego urządzenia do wentylacji pojedynczych pomieszczeń PushPull PPB 30 z dwoma wentylatorami, dwoma ceramicznymi wymiennikami ciepła, pokrywą wewnętrzną i dwoma wbudowanymi filtrami ISO Coarse 45% (G3), dzięki czemu powietrze filtrowane jest w obu kierunkach.

Niezbędne akcesoria

  • Tuleja do montażu w stanie surowym PP 45 RHK lub PP 45 RHL
  • Osłona zewnętrzna PPB 30 AK, PPB 30 AE, PPB 30 AW lub PPB 30 AS
  • Układ sterowania wentylacją pomieszczeń RLS 45 K. Przy użyciu układu sterowania wentylacją pomieszczeń RLS 45 K można zbudować połączony przewodowo system wentylacji z urządzeń PPB 30 i PP 45. Maksymalna liczba zastosowanych wentylatorów wynosi 6. Dzięki temu możliwe są różne kombinacje, np. 2 x PP 45 K/O + 1 x PPB 30 K + 1 x RLS 45 K lub 3 x PPB 30 K + 1 x RLS 45 K. Kombinacja PPB 30 K i RLS 45 O jest niedozwolona.

Akcesoria opcjonalne

  • Zestaw przedłużający PPB 30 VS
  • Blok do muru PP 45 MB
  • Ramka kompensacyjna PPB 30 ARE i PPB 30 ARW
  • Blacha mocująca PPB 30 ARE BB i PPB 30 ARW BB do ramki kompensacyjnej
  • Czujnik wilgotności PP 45 HYI i PP 45 HY
  • Czujnik CO2 PP 45 CO2
  • Czujnik VOC PP 45 VOC
  • Filtr powietrza, wymienny PPB 30 G3
  • Układ sterowania wentylacją pomieszczeń RLS 45 K można rozszerzać o wewnętrzny czujnik wilgotności PP 45 HYI lub czujniki zewnętrzne PP 45 HY, PP 45 CO2 i PP 45 VOC. Urządzenia osiągają przy tym klasę efektywności energetycznej A.
  • Układ sterowania wentylacją pomieszczeń RLS 45 K można eksploatować z wykorzystaniem 5 stopni wentylacji: 5/12/18/22/26 m³/h oraz w 3 trybach pracy: wywiewu ciągłego z odzyskiem ciepła, wentylacji skrośnej bez odzysku ciepła, jak również w trybie automatycznym.

Spis treści

Schematy połączeń

PPB 30 K - Schematy połączeń

RLS 45 K - układ sterowania wentylacją pomieszczeń PushPull 45 Komfort

PP 45 K - zespół wentylacyjny PushPull 45 Komfort

PPB 30 K - zespół wentylacyjny PushPull Balanced 30 Komfort

Wentylator 1.1 - zespół wentylacyjny 1, para urządzeń 1

Wentylator 2.1 - zespół wentylacyjny 2, para urządzeń 1

Wentylator 1.2 - zespół wentylacyjny 1, para urządzeń 2

Wentylator 2.2 - zespół wentylacyjny 2, para urządzeń 2

S1 - przycisk / przełącznik funkcji dodatkowej (funkcji usypiania, funkcji pracy intensywnej, funkcji nierównowagi, funkcji bezpieczeństwa)

UP-L - rozdzielacz podtynkowy, podłączenie wszystkich zespołów wentylacyjnych gwiaździście do rozdzielacza

W-F1 - przewód sterowniczy wentylatora 1, zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu do rozdzielacza 4 m.

W-F2 - przewód sterowniczy wentylatora 2, zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu do rozdzielacza 4 m.

W- B1 - przewód sterowniczy magistrali PPB, zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu do rozdzielacza 4 m.

W1.X - przewód sterowniczy zespołu wentylacyjnego, zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu z rozdzielacza UP-L do zespołu wentylacyjnego PP 45 = 25 m.

W2.X - przewód sterowniczy zespołu wentylacyjnego, zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu z rozdzielacza UP-L do zespołu wentylacyjnego PP 45 = 25 m.

W-PPB - przewód sterowniczy BBP 30 (magistrala), zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu z rozdzielacza UP-L do zespołu wentylacyjnego PP 45 = 25 m.

W3 - przewód przyłączeniowy przełącznika / przycisku do aktywacji funkcji specjalnych (tryb ABL, intensywna wentylacja), zalecany przewód sterowniczy LiYY 2*0,5 mm². Maks. długość przewodu 25 m.

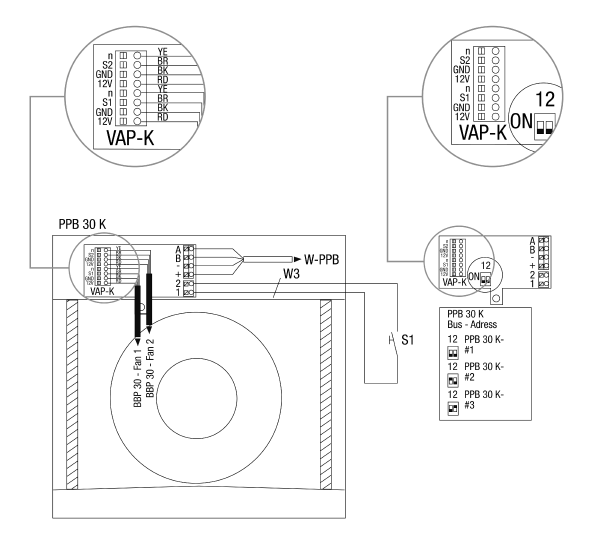

PPB 30 K - zespół wentylacyjny PPB 30 komfort

VAP-K - płytka przyłączeniowa wentylatora komfort

PPB 30 - wentylator 1 - przewód przyłączeniowy wentylatora 1

PPB 30 - wentylator 2 - przewód przyłączeniowy wentylatora 2

S1 - przełącznik / przycisk trybu wywiewu powietrza / intensywnej wentylacji (wybór funkcji / czasów za pośrednictwem PushPull IBS)

W-PPB - przewód przyłączeniowy PPB 30 K do RLS 45 K za pośrednictwem magistrali (RS-485), zalecany przewód sterowniczy J-Y(ST)Y 2x2x0,8 mm². Maks. długość przewodu do PPB 30 K, 25 metrów od punktu gwiazdowego.

W3 - przewód przyłączeniowy przełącznika / przycisku do aktywacji funkcji specjalnych (tryb ABL, intensywna wentylacja), zalecany przewód sterowniczy LiYY 2*0,5 mm². Maks. długość przewodu 25 m.
