Abdeckung

ER-AB NFC

Neuheit
Artikelnummer: 0084.0462
Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Bewegungsmelder, intelligentem Zeitmodul und NFC... mehr Info
Einsatzbeispiele: Bad, Küche, Mehrfamilienhaus, Aufenthaltsraum, Esszimmer
Produktdatenblatt

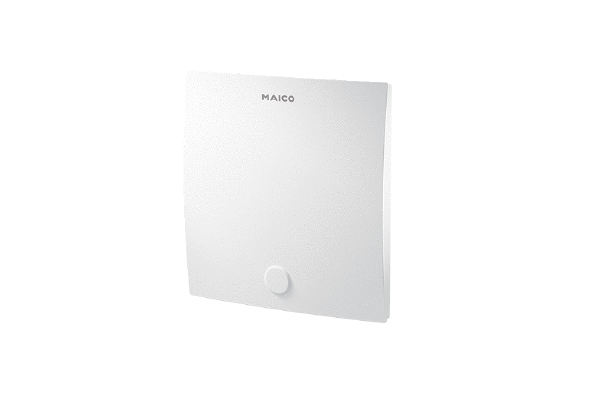

ER-AB NFC IM0023748.PNG Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Bewegungsmelder, intelligentem Zeitmodul und NFC Schnittstelle
Zurück
  • Auf den Merkzettel
ER-A
ER-AK
ER-AH
ER-AB
ER-AK NFC
ER-AH NFC
ER-AB NFC

Kennlinie

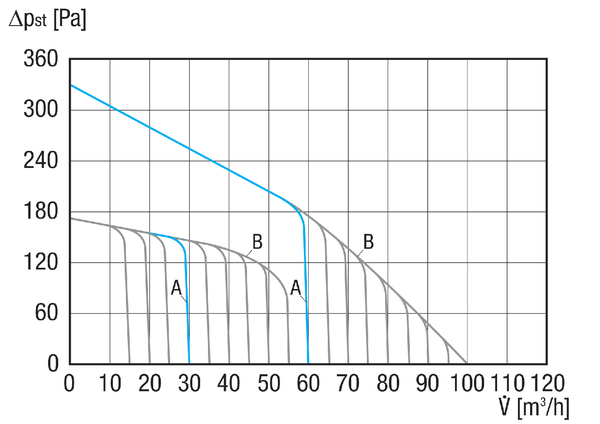

ER-AB NFC - Kennlinie ER EC 2.1 und ER EC RF17 mit ER GH Ausblas seitlich

  1. Werkseinstellungen für Grund- und Nennlaststufe in Verbindung mit Abdeckung ER-A...
  2. Alternative Einstellungen für Grund- und Nennlaststufen in Verbindung mit den Abdeckungen ER-AK NFC /..-AH NFC /..-AB NFC

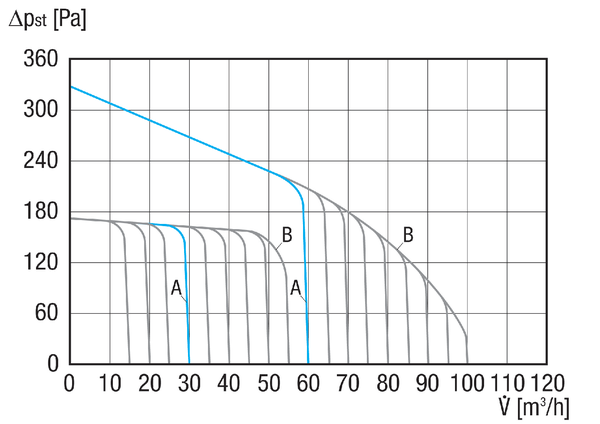

ER-AB NFC - Kennlinie ER EC 2.1 mit ER GH Ausblas hinten und ER GH AP/APB

  1. Werkseinstellungen für Grund- und Nennlaststufe in Verbindung mit Abdeckung ER-A...
  2. Alternative Einstellungen für Grund- und Nennlaststufen in Verbindung mit den Abdeckungen ER-AK NFC /..-AH NFC /..-AB NFC

Maßzeichnung

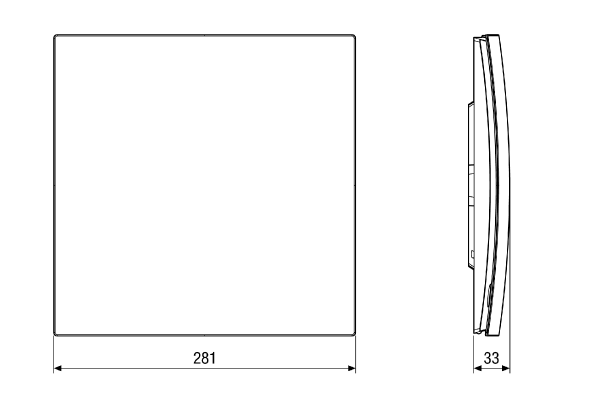

ER-AB NFC - Maßzeichnung [mm]

Technische Daten

ER-AB NFC - Technische Daten

Artikel ER-AB NFC
Ausführung Bewegungsmelder mit intelligentem Zeitmodul und NFC Parametrisierung
Fördervolumen 15 m³/h / 20 m³/h / 30 m³/h / 40 m³/h / 60 m³/h / 100 m³/h / Stufen variabel in 5 m³/h Schritten von 15 - 100 m³/h einstellbar. ER-A: Stufe 1 = 30 m³/h, Stufe 2 = 60 m³/h. -AB: ER-AK/ER Stufe 1 und Stufe 2 = variabel in 5 m³/h von Schritten 15 - 100 m³/h. ER-AH: Stufe 1 = 15-40 m³/h, Stufe 2 = 60-100 m³/h jeweils in 5 m³/h Schritten einstellbar
Luftrichtung Entlüftung
Schutzart IP X5
Einbauort Wand / Decke
Systemart dezentral
Material Gehäuse Kunststoff
Farbe verkehrsweiß, ähnlich RAL 9016
Gewicht 0,59 kg
Gewicht mit Verpackung 0,75 kg
Filterklasse ISO Coarse 30 % (G2)
Breite 281 mm
Höhe 281 mm
Tiefe 33 mm
Breite mit Verpackung 295 mm
Höhe mit Verpackung 305 mm
Tiefe mit Verpackung 47 mm
Fördermitteltemperatur bei IMax 40 °C
Schalldruckpegel 17 dB(A) / 17 dB(A) / 18 dB(A) / 23 dB(A) / 35 dB(A) / 48 dB(A) / kombiniert mit ER GH; 25 dB(A) / 25 dB(A) / 28 dB(A) / 32 dB(A) / 41 dB(A) / 50 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äquivalenten Absorptionsfläche AL = 10 m²
Zulassungsnummer Z-51.1-478
Verpackungseinheit 1 Stück
Sortiment B
GTIN (EAN) 4012799844624
Artikelnummer 0084.0462
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*		 auf Anfrage

63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA, S1 (dB(A))

–

–

–

–

–

–

–

–

21

LWA, S2 (dB(A))

–

–

–

–

–

–

–

–

21

LWA, S3 (dB(A))

–

–

–

–

–

–

–

–

22

LWA, S4 (dB(A))

–

–

–

–

–

–

–

–

27

LWA, S5 (dB(A))

–

–

–

–

–

–

–

–

39

LWA, S6 (dB(A))

–

–

–

–

–

–

–

–

52

kombiniert mit ER GH; 29 dB (A) / 29 dB(A) / 32 dB(A) / 36 dB(A) / 45 dB(A) / 54 dB(A) kombiniert mit ER GH AP/APB/ Angabe gemäß DIN 18017-3 bei einer äquivalenten Absorptionsfläche AL = 10 m²

Zubehör / Zubehör von

ER-AB NFC - Zubehör / Zubehör von

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Unterputzgehäuse ER GH 0084.0350 auf Anfrage
  • Auf den Merkzettel
Unterputzgehäuse ER GH-VWR 0093.1564 auf Anfrage
  • Auf den Merkzettel
Unterputzgehäuse ER-UPD EC Neuheit 0093.1767 auf Anfrage
  • Auf den Merkzettel
Unterputzgehäuse ER-UPB EC Neuheit 0093.1768 auf Anfrage
  • Auf den Merkzettel
Aufputzgehäuse ER GH AP 0084.0352 auf Anfrage
  • Auf den Merkzettel
Aufputzgehäuse, Brandschutz ER GH APB 0084.0353 auf Anfrage
  • Auf den Merkzettel
Luftfilter, Ersatz ZF EC 0093.0758 auf Anfrage
  • Auf den Merkzettel
Luftfilter, Ersatz ZF EC Großpackung 0093.0759 auf Anfrage
  • Auf den Merkzettel
Luftfilter, Ersatz ZF ECD 0093.1561 auf Anfrage
  • Auf den Merkzettel

ist spezielles Zubehör von

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Ventilatoreinsatz ER EC 2.1 0084.0365 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER EC RF17 0093.0614 auf Anfrage
  • Auf den Merkzettel
Ventilatoreinsatz ER EC Nicht mehr lieferbar 0084.0360 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

ER-AB NFC

Kurzinformation

Abdeckung für Ventilatoreinsatz ER EC, Ausführung mit Bewegungsmelder, intelligentem Zeitmodul und NFC Schnittstelle

Produktbeschreibung

ER-AB NFC - Ausführung mit Bewegungsmelder, intelligentem Zeitmodul und NFC Schnittstelle

  • Abdeckung mit Bewegungsmelder, intelligentem Zeit-Modul, LED-Filterwechselanzeige und NFC Schnittstelle.
  • Barrierefreies Produkt, da automatisches Ein-/ Ausschalten über integrierten Bewegungsmelder.
  • Alle Einstellungen über intuitive, kapazitive Bedienfläche, kein Eingriff auf Platine oder hantieren an 230 V-Komponenten notwendig.
  • Individuelle Einstellung der Fördervolumen (15-100 m³/h) möglich.
  • Elektrische Steckverbindung für schnelle, werkzeuglose Verbindung der Abdeckung mit dem Ventilator.
  • Steuerung der Volllaststufe per Bewegungsmelder. Nach detektierter Bewegung wird die Volllaststufe ohne Einschaltverzögerung aktiviert.
  • Reichweite des Bewegungsmelder: 5 m.
  • Ein-/Ausschalten der Volllaststufe über Lichtschalter oder separaten Schalter möglich, mit einstellbarer Einschaltverzögerung (0-120 sek).
  • Bei manueller Bedienung (z. B. per Lichtschalter) gilt die eingestellte Einschaltverzögerung sowie Nachlaufzeit.
  • Einstellbare Nachlaufzeit der Volllaststufe (0-30 min).
  • Einstellbare Intervallsteuerung (0*/1/2/4/6/12, Betriebsdauer einstellbar 10-60 min) zur Durchlüftung unregelmäßig genutzter Räume.
  • Konfigurationssperre verhindert ungewünschte Eingriffe durch unautorisierte Nutzer.
  • Protokollfunktion von MAICO@NFC-App ermöglicht zeitsparende Dokumentation von Konfigurationen und Geräteinformationen.
  • Abnahme- & Serviceprotokolle können direkt via MAICO@NFC-App als PDF exportiert werden.
  • Schutzklasse II.

*Werkseinstellung

Besondere Eigenschaften

  • Strömungsoptimiertes, formschönes Design.
  • Werkzeuglos wechselbarer Filter.
  • Mit Filterwechselanzeige.

Merkmale

  • Das Gerät kann im Dauerbetrieb in der Grundlaststufe betrieben werden.
  • Schutzart IP X5 für Sicherheit im Bad (Schutzzone 1).
  • Farbe verkehrsweiß ähnlich RAL 9016.
  • Für Einraumentlüftung mit einem einzelnen Ventilator.
  • Filter ISO Coarse 30 % (G2), Filterwechsel ohne Werkzeug.
  • Abdeckung um ± 5° drehbar, dadurch Ausgleich bei schief eingesetztem Gehäuse möglich.
  • Nicht drehzahlsteuerbar.
  • Schaltungsvariante: Mit einem zusätzlichen Schalter kann die Grundlast ein- bzw. ausgeschaltet werden (siehe Schaltbilder im Internet).

*Werkseinstellung

Inhaltsverzeichnis

Schaltbilder

ER-AB NFC - Schaltbilder

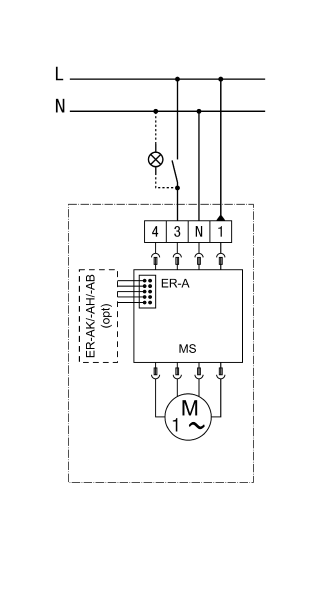

Anschlussvariante 1 Volllast für ER-A, ER-AK, ER-AH, ER-AB, ER-AK NFC, ER-AH NFC, ER-AB NFC

opt - optional

MS - Motorsteuerung

Volllast schaltbar, kein Grundlastbetrieb

Anschluss folgt am Gehäuse

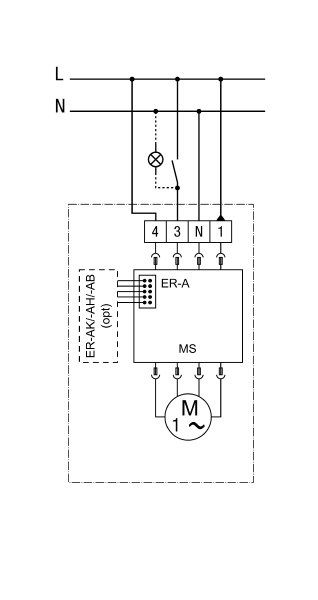

Anschlussvariante 2 Grundlast/Volllast für ER-A, ER-AK, ER-AH, ER-AB, ER-AK NFC, ER-AH NFC, ER-AB NFC

opt - optional

MS - Motorsteuerung

Volllast schaltbar mit permanenter Grundlast

Anschluss erfolgt im Gehäuse



Anschlussvariante 3 Grundlast/Volllast für ER-A, ER-AK, ER-AH, ER-AB, ER-AK NFC, ER-AH NFC, ER-AB NFC

opt - optional

MS - Motorsteuerung

Grund- und Volllast schaltbar

Anschluss erfolgt im Gehäuse

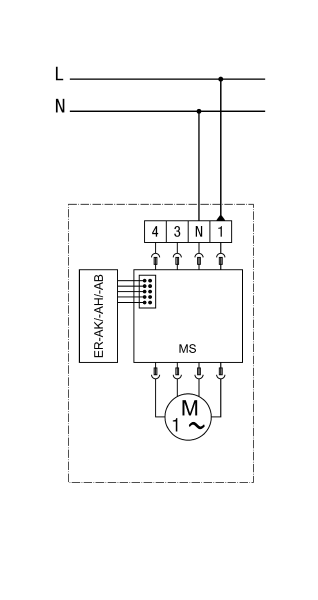

Anschlussvariante Intervall, Feuchte, Bewegung für ER-AK, ER-AH, ER-AB, ER-AK NFC, ER-AH NFC, ER-AB NFC

MS - Motorsteuerung

Anschluss erfolgt im Gehäuse



Vorgänger - Nachfolger

ER-AB NFC - Vorgänger

Produkttyp Name Art.-Nr. Aktion
Abdeckung ER-AB Auslaufprodukt 0084.0364
