Axialer Wandeinbauventilator
EN 31
Hersteller: MAICO
Axiale Wandeinbauventilator zur Entlüftung, DN 310
Einsatzbeispiele: Büro, Geschäftsraum, Gewerberaum, Gaststätte, Produktionsstätte
Produktdatenblatt

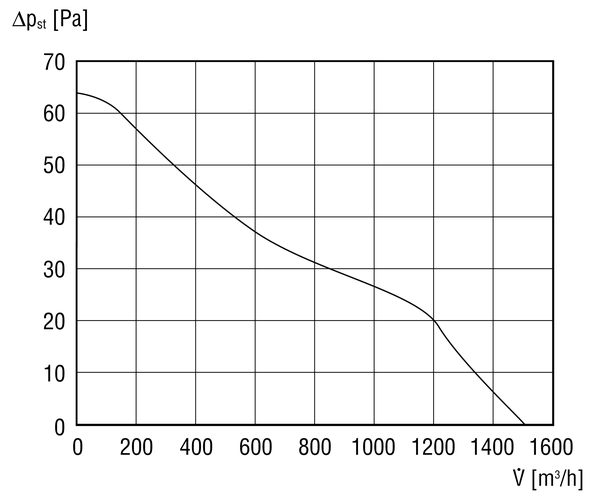

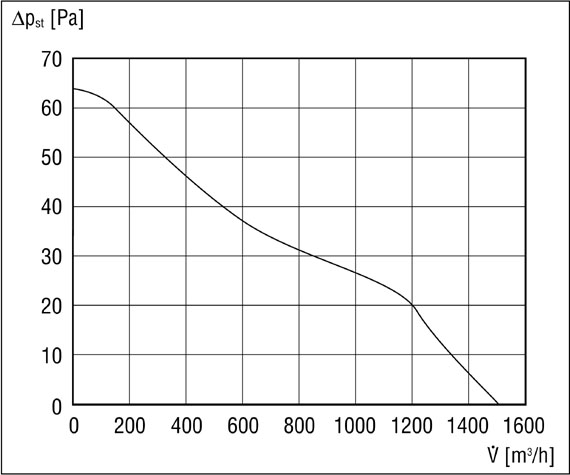

Kennlinie
Maßzeichnung
EN 31 - Maßzeichnung [mm]
- Innen
Technische Daten
EN 31 - Technische Daten
Zubehör / Zubehör von
EN 31 - Zubehör / Zubehör von
Allgemeines Zubehör
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Verschlussklappe | AS 30 | 0151.0332 | auf Anfrage | |
| Verschlussklappe, elektrisch | MK 31 | 0093.0908 | auf Anfrage | |
| Wandhülse | WH 31 | 0059.0231 | auf Anfrage | |
| Verlängerungshülse | VH 31 | 0055.0037 | auf Anfrage | |
| Stufenschalter | FS 4 | 0016.0104 | auf Anfrage | |
| Kellerentfeuchtungssteuerung | AKE | 0157.0129 | auf Anfrage | |
| 5-Stufentransformator | TRE 0,4-2 | 0157.0156 | auf Anfrage | |
| 5-Stufentransformator, Schaltschrank | TRE 1,6 S-2 | 0157.0162 | auf Anfrage | |
| 5-Stufenschalter für 5-Stufentransformatoren TRE...S -2/ TR...S-2 | ESS 20 | 0157.0749 | auf Anfrage | |
| Funkschalter | XS 1 Nicht mehr lieferbar | 0157.0344 | auf Anfrage | |
| Funkempfänger | XE 1 Nicht mehr lieferbar | 0157.0343 | auf Anfrage |
ist allgemeines Zubehör von
| Produkttyp | Name | Art.-Nr. | Preis*(EUR) | Aktion |
|---|---|---|---|---|
| Verschlussklappe, elektrisch | BK 31 | 0093.0902 | auf Anfrage |
Produktbeschreibung
Produkt-beschreibung
EN 31
Kurzinformation
Axiale Wandeinbauventilator zur Entlüftung, DN 310Produktbeschreibung
Merkmale
- Gehäuse ohne Werkzeug zur Reinigung einfach abnehmbar.
- Angenehm leise.
- Schmutzfreier und schneller Austausch von bestehenden EN-Geräten, da 100 % kompatibel mit den Vorgängergeräten EN und ET.
- Bei vorhandenen elektrischen Außenklappen mit Steckverbindung: Stecker abtrennen und die einzelnen Adern gemäß Schaltbilder EN/ENR im Internet neu anklemmen.
- Ventilator wartungsfrei.
Motor
- Thermischer Überlastungsschutz serienmäßig.
- Robuster Motor.
- Für Dauerbetrieb geeignet.
- Drehzahlsteuerbar.
- Reversierbar, Ausnahme: EN 20, EN 25, EN 31.
Elektrischer Anschluss
- Elektrischer Anschluss wahlweise Auf- oder Unterputz.
Sicherheitshinweise
- Der Ventilator darf nur in Betrieb genommen werden, wenn der Berührungsschutz des Laufrades gemäß DIN EN ISO 13857 gewährleistet ist.
Schaltbilder
EN 31 - Schaltbilder
EN 20, EN 25, EN 31 mit Ein- / Ausschalter
S1 - Ein- / Aus über Ausschalter
S1 - Ein- / Aus über Thermostat TH ...
S1 - Ein- / Aus über Hygrostat HY 5
S1 - Ein- / Aus über Luftqualitätsregler EAQ 10
* - Leitung nur für Klappe MK...
Anschlussbeispiel potenzialfreier Kontakt des Luftqualitätsreglers EAQ 10/3
Im Schaltbild wird der EAQ 10/3 in einem Partykeller zusammen mit einem Wandeinbauventilator EN betrieben.
Absicherung bauseits
St - Störmeldung
Et - Ethernet
X1 - Netz
X2 - 12V/2A
X3 - 230V/16A
X6 - 230V/5A
X11 - RS485
X12 - Sensoren
X13 - RLS
r.H. - Feuchte
EN 20, EN 25, EN 31 mit Stufenschalter FS 4
FS 4 - Stufenschalter (2 Drehzahlen)
* - Leitung nur für Klappe MK...
EN 20, EN 25, EN 31 mit 5-Stufentransformator TRE
TRE - 5-Stufentransformator (Ein-/Aus, 5 Drehzahlen)
* - Leitung nur für Klappe MK...
EN 20, EN 25, EN 31 mit 5-Stufentransformator TRE...S und 5-Stufenschalter ESS 20
TRE...S - 5-Stufentransformator (Schaltschrank)
ESS 20 - 5-Stufenschalter (Ein/Aus, 5 Drehzahlen)
* - Leitung nur für Klappe MK...
Downloads / Videos
EN 31 - Downloads / Videos
Vorgänger - Nachfolger
EN 31 - Vorgänger
| Produkttyp | Name | Art.-Nr. | Aktion |
|---|---|---|---|
| Wandeinbauventilator | EN 31 Nicht mehr lieferbar | 0081.0303 | |
| Wandeinbauventilator | ET 31 Nicht mehr lieferbar | 0081.0503 |
