Axial-Rohrventilator

DAR 100/6 5,5

Artikelnummer: 0073.0177
Axial-Rohrventilator, DN 1000, Drehstrom, Nennleistung 5,5 kW, 6-Polig
Einsatzbeispiele: Produktionsstätte, Arbeitsstätte, Gewerberaum, Industriehalle
Produktdatenblatt
DAR 100/6 5,5 IM0021035.PNG Axial-Rohrventilator, DN 1000, Drehstrom, Nennleistung 5,5 kW, 6-Polig
Zurück
  • Auf den Merkzettel
DAR 100/8 2,2
DAR 100/8 1,5
DAR 100/8 1,1
DAR 100/6 5,5
DAR 100/6 4
DAR 100/6 3
DAR 100/6 2,2
DAR 100/6 1,5
DAR 100/6 1,1
DAR 100/4 15
DAR 100/4 11
DAR 100/4 9,2
DAR 100/4 7,5-1
DAR 100/4 7,5-2
DAR 100/4 5,5
DAR 100/4 4

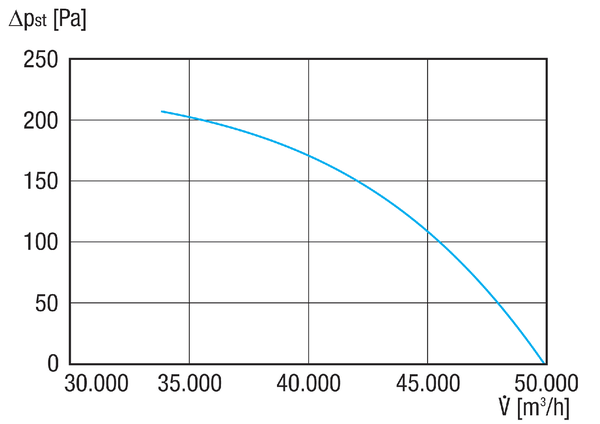

Kennlinie

DAR 100/6 5,5 - Kennlinie

Maßzeichnung

DAR 100/6 5,5 - Maßzeichnung [mm]

Technische Daten

DAR 100/6 5,5 - Technische Daten

Artikel DAR 100/6 5,5
Fördervolumen 49.900 m³/h
Drehzahl 960 1/min
Laufradtyp axial
Drehzahlsteuerbar ✔
Reversierbarkeit −
Spannungsart Drehstrom
Bemessungsspannung 400 V
Netzfrequenz 50 Hz
Nennleistung 5.500 W
INenn 12,38 A
Schutzart IP 55
Wärmeklasse F
Polumschaltbar −
Einbauort Rohr
Einbaulage horizontal
Material Gehäuse Stahlblech mit Epoxidbeschichtung
Material Flügelrad Polyamid
Farbe grau
Gewicht 165 kg
Gewicht mit Verpackung 181 kg
Nennweite 1.000 mm
Breite 1.130 mm
Höhe 750 mm
Tiefe 1.130 mm
Breite mit Verpackung 1.140 mm
Höhe mit Verpackung 900 mm
Tiefe mit Verpackung 1.140 mm
Fördermitteltemperatur bei IMax -10 °C bis 50 °C
PTC DIN 44082 M 100
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799731771
Artikelnummer 0073.0177
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*		 auf Anfrage
Artikel DAR 100/6 5,5
Gesamteffizienz η 38 %
Messkategorie C
Effizienzkategorie statisch
Effizienzgrad N 40
VSD erforderlich nein
Herstellungsjahr siehe Typenschild
Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
Art.-Nr. 0073.0177
PBEP / FördervolumenBEP / Pfs, BEP 5,119 kW / 33.858 m³/h / 207,1 Pa
nBEP 960 1/min
spezifisches Verhältnis ≈ 1
Informationen zur Zerlegung und Entsorgung siehe Montageanleitung
Informationen zu Einbau, Betrieb und Instandhaltung siehe Montageanleitung
Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind -
IBEP 12,38 A
SchallleistungspegelLWA7 89 dB(A)

63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA5, S5 (dB(A))

63

73

78

81

83

83

82

76

89

LWA5 = Freiansaug-Schallleistungspegel in dB

Zubehör

DAR 100/6 5,5 - Zubehör

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Gehäuseverlängerung GVI 100 Auslaufprodukt 0073.0204 auf Anfrage
  • Auf den Merkzettel
Gehäuseverlängerung GVI v 100 Neuheit 0073.0693 auf Anfrage
  • Auf den Merkzettel
Berührungsschutzgitter SGCI 100 Auslaufprodukt 0073.0213 auf Anfrage
  • Auf den Merkzettel
Berührungsschutzgitter SGCI v 100 Neuheit 0073.0675 auf Anfrage
  • Auf den Merkzettel
Schutzgitter SGRI 100 Auslaufprodukt 0073.0208 auf Anfrage
  • Auf den Merkzettel
Schutzgitter SGRI v 100 Neuheit 0073.0666 auf Anfrage
  • Auf den Merkzettel
Elastischer Verbindungsstutzen ELI 100 Auslaufprodukt 0073.0222 auf Anfrage
  • Auf den Merkzettel
Elastischer Verbindungsstutzen ELI v 100 Neuheit 0073.0704 auf Anfrage
  • Auf den Merkzettel
Gegenflansch GFI 100 Auslaufprodukt 0073.0263 auf Anfrage
  • Auf den Merkzettel
Gegenflansch GFI v 100 Neuheit 0073.0720 auf Anfrage
  • Auf den Merkzettel
Gegenstutzen GSI 100 Auslaufprodukt 0073.0270 auf Anfrage
  • Auf den Merkzettel
Gegenstutzen GSI v 100 Neuheit 0073.0731 auf Anfrage
  • Auf den Merkzettel
Ansaugdüse ADI 100 Auslaufprodukt 0073.0238 auf Anfrage
  • Auf den Merkzettel
Ansaugdüse ADI v 100 Neuheit 0073.0686 auf Anfrage
  • Auf den Merkzettel
Befestigungsfuß FUI 100 Auslaufprodukt 0073.0229 auf Anfrage
  • Auf den Merkzettel
Befestigungsfuß FUI v 100 Neuheit 0073.0738 auf Anfrage
  • Auf den Merkzettel
Schwingungsdämpfer GPI 131-220 0073.0277 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSI 100/1000 0073.0241 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSI 100/1500 0073.0242 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSI 100/2000 0073.0243 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSKI 100/1000 0073.0250 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSKI 100/1500 0073.0251 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSKI 100/2000 0073.0252 auf Anfrage
  • Auf den Merkzettel
Haupt-, Reparaturschalter HS 3 0157.0736 auf Anfrage
  • Auf den Merkzettel
Thermistor Maschinenschutzrelais TMS 0157.0992 auf Anfrage
  • Auf den Merkzettel
Schütz US 16 T 0157.0769 auf Anfrage
  • Auf den Merkzettel
Thermostat TH 10 0157.0764 auf Anfrage
  • Auf den Merkzettel
Thermostat TH 16 0157.0748 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

DAR 100/6 5,5

Kurzinformation

Axial-Rohrventilator, DN 1000, Drehstrom, Nennleistung 5,5 kW, 6-Polig

Produktbeschreibung

Merkmale

  • Axial-Rohrventilator für Gewerbe und Industrielüftung.
  • Leistungsstarker Ventilator für große Fördervolumen.
  • Zur einfachen und direkten Montage in einem Rohrsystem.
  • Einbau in jeder Lage möglich.
  • Gehäuse aus Stahlblech mit Epoxidbeschichtung.
  • Geeignet für Temperaturbereiche von -10 °C bis +50 °C.
  • Axiallaufrad mit Flügeln aus glasfaserverstärktem, antistatischem Polyamid.

Motor

  • Dreiphasen Drehstrommotor.
  • Schutzart IP 55.
  • IE3 Motor.
  • Betriebsart S1 (Dauerbetrieb).
  • Die Temperatur im Ventilatormotor wird durch Kaltleiter überwacht. Die Kaltleiter müssen an ein Auslösesystem angeschlossen werden, das den Ventilator bei zu hohen Temperaturen dauerhaft vom Netz trennt.
  • Drehzahlsteuerbar mit Frequenzumrichter.
  • Zulässiger Frequenzbereich bei Drehzahlregelung mit Frequenzumrichter 20-50 Hz.

Elektrischer Anschluss

  • Außenliegender Klemmkasten am Gehäuse.

Sicherheitshinweise

  • Der Ventilator darf nur betrieben werden, wenn der Berührungsschutz für das Laufrad nach DIN EN ISO 13857 gewährleistet ist.

Sonderausführungen

  • Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
    • Versionen mit Flügelräder aus Aluminium.
    • Ausführungen mit Gehäuse aus feuerverzinktem Stahlblech.
