Axial-Rohrventilator

DZL 30/2 B

Nicht mehr lieferbar
Artikelnummer: 0086.0081
Hersteller: MAICO
Axial-Rohrventilator, DN 300, Drehstrom
Einsatzbeispiele: Maschinenabsaugung, Arbeitsplatzabsaugung, Werkstatt, Meisterbüro, Fabrikationsstätte
Produktdatenblatt
DZL 30/2 B IM0014274.PNG Axial-Rohrventilator, DN 300, Drehstrom

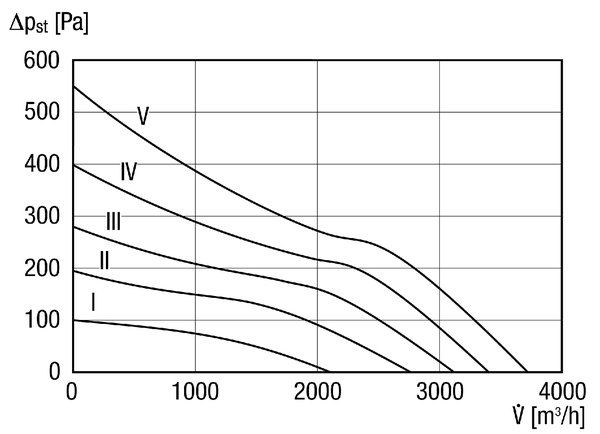

Kennlinie

DZL 30/2 B - Kennlinie

Maßzeichnung

DZL 30/2 B - Maßzeichnung [mm]

Anzahl der Flanschbohrungen: 8

Technische Daten

DZL 30/2 B - Technische Daten

Artikel DZL 30/2 B
Ausführung Leitwerk
Fördervolumen 3.650 m³/h
Drehzahlsteuerbar
Reversierbarkeit
Spannungsart Drehstrom
Bemessungsspannung 400 V
Netzfrequenz 50 Hz
IMax 1,2 A
Schutzart IP 55
Wärmeklasse B
Polumschaltbar
Netzzuleitung 7 x 1,5 mm²
Einbaulage senkrecht / waagerecht
Material Stahlblech, verzinkt
Gewicht 8,5 kg
Gewicht mit Verpackung 13,35 kg
Nennweite 300 mm
Breite mit Verpackung 425 mm
Höhe mit Verpackung 430 mm
Tiefe mit Verpackung 330 mm
Fördermitteltemperatur bei Nennstrom 60 °C
Fördermitteltemperatur bei IMax -20 °C bis 60 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799860815
Artikelnummer 0086.0081
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage
Artikel DZL 30/2 B
Gesamteffizienz η 47,3 %
Messkategorie D
Effizienzkategorie total
Effizienzgrad N 56,5
VSD erforderlich nein
Herstellungsjahr siehe Typenschild
Herstellername / Amtliche Registriernummer / Niederlassungsort des Herstellers Maico Elektroapparate-Fabrik GmbH / Registergericht Freiburg, HRB 601233 / Villingen-Schwenningen
Art.-Nr. 0086.0081
PBEP / FördervolumenBEP / Pfs, BEP 0,36 kW / 2.435 m³/h / 252 Pa
nBEP 2.840 1/min
spezifisches Verhältnis ≈ 1
Informationen zur Zerlegung und Entsorgung siehe Montageanleitung
Informationen zu Einbau, Betrieb und Instandhaltung siehe Montageanleitung
Verwendete Gegenstände bei der Effizienz-Messung, die nicht durch die Messkategorie beschrieben sind -
IBEP 0,85 A
SchallleistungspegelLWA5 82 dB(A)



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA2, S1 (dB(A))

24

40

58

58

55

55

50

40

63

LWA2, S2 (dB(A))

30

43

57

61

65

62

57

48

68

LWA2, S3 (dB(A))

32

45

60

66

66

65

61

52

71

LWA2, S4 (dB(A))

34

47

59

65

68

68

63

55

73

LWA2, S5 (dB(A))

35

48

56

68

74

70

65

57

42

LWA5, S1 (dB(A))

27

40

62

69

68

67

61

51

73

LWA5, S2 (dB(A))

31

44

73

74

78

75

68

59

82

LWA5, S3 (dB(A))

33

47

71

83

81

78

71

63

86

LWA5, S4 (dB(A))

39

48

70

76

84

81

73

65

87

LWA5, S5 (dB(A))

36

49

70

77

85

83

75

67

88

LWA6, S1 (dB(A))

47

50

62

74

73

73

72

68

79

LWA6, S2 (dB(A))

51

54

69

77

80

79

76

72

85

LWA6, S3 (dB(A))

56

57

71

85

83

83

78

74

89

LWA6, S4 (dB(A))

59

61

73

83

87

86

81

76

91

LWA6, S5 (dB(A))

60

62

72

85

89

87

81

75

93

LWA2 = Gehäuse-Schallleistungspegel in dB

LWA5 = Freiansaug-Schallleistungspegel in dB

LWA6 = Freiausblas-Schallleistungspegel in dB

Produktbeschreibung

Produkt-beschreibung

DZL 30/2 B

Kurzinformation

Axial-Rohrventilator, DN 300, Drehstrom

Produktbeschreibung

Merkmale

  • Rohrhülse aus verzinktem Stahlblech, beidseitig mit Flansch und Nachleitwerk.
  • 8-blättrige Flügelräder aus glasfaserverstärktem Polyamid. Dynamisch gewuchtet in 2 Ebenen, gemäß Gütestufe 6.3, DIN ISO 1940, Teil 1.
  • Flanschbohrungen gemäß DIN 24154, Blatt 2, 7/66.
  • DZL 56/6 B und DZL 56/4 B: Flanschbohrungen gemäß DIN 24145, Teil 2, 7/90.
  • Hohe Schutzart IP 55.
  • Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem: Elastische Verbindungsstutzen, Füße und Schwingungsdämpfer verwenden.
  • Einbau in jeder Lage möglich.

Motor

  • Asynchronmotor, drehzahlsteuerbar. Ausnahme: Typ DZL 40/2 B.
  • Nicht zur Förderung wasserdampfgesättigter Luft geeignet.
  • Rohrventilatoren EZL / DZL sind nicht reversierbar.

Drehstrommotor

  • Typenreihe DZL
  • Bemessungsspannung 400 V, 50 Hz.
  • Thermischer Überlastungsschutz serienmäßig. Bei polumschaltbaren Axial-Rohrventilatoren auf Anfrage erhältlich.
  • Die Anschlüsse sind potenzialfrei auf Klemme geführt und müssen an einen Motorvollschutzschalter z. B. MV 25 oder den Steuerstromkreis eines Schützes angeschlossen werden.
  • Polumschaltbare Motoren mit den Drehzahlverhältnissen 8/4 oder 4/2 sind im Dahlanderprinzip geschaltet.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabeltülle.

Sicherheitshinweise

  • Bei freier Ansaugung darf der Ventilator nur in Betrieb genommen werden, wenn der Berührungsschutz des Flügelrades gemäß DIN EN 13857 gewährleistet ist.

Sonderausführungen

  • Auf Anfrage und gegen Mehrpreis sind folgende Sonderausführungen lieferbar:
    • Sonderspannungen und -frequenzen.
    • Einphasenmotoren mit Thermokontakten oder Kaltleiter, potenzialfrei auf Klemmen geführt.
    • Kondenswasserbohrungen.
    • Ventilatoren mit erhöhtem Korrosionsschutz.
    • Flügelräder aus Aluminium.
  • Informationen für den Betrieb bei gelegentlichen Temperaturen tiefer -20°C erhalten Sie auf Anfrage.
  • Beim Betrieb mit Frequenzumrichtern ist unbedingt Rücksprache mit dem Werk erforderlich.
  • Die Durchführbarkeit muss fallweise geprüft werden.

Inhaltsverzeichnis

Schaltbilder

DZL 30/2 B - Schaltbilder

DZL...B Standard (Linkslauf, 1 Drehzahl)

SC - Schutzkontakt

TK - Thermokontakt



DZL...B Standard (Linkslauf, 1 Drehzahl) mit Motorvollschutzschalter MV 25


DZL...B Standard (Linkslauf, 1 Drehzahl) mit 5-Stufentransformator TR... und Motorvollschutzschalter MV 25


DZL... Standard (Linkslauf, 1 Drehzahl) mit 5-Stufentransformator TRV...


Vorgänger - Nachfolger

DZL 30/2 B - Nachfolger

Produkttyp Name Art.-Nr. Aktion
Axial-Rohrventilator DZR 30/2 B 0086.0025
