Kennlinie

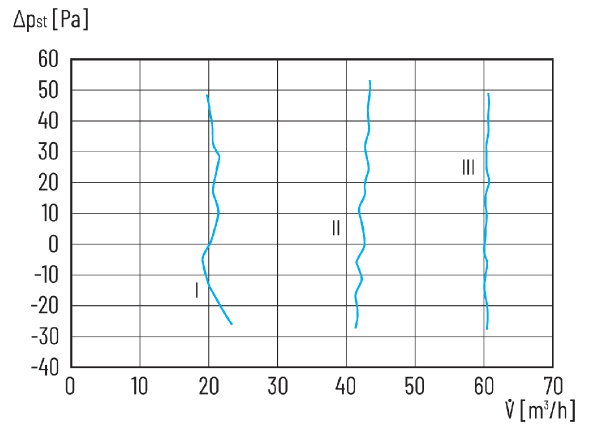

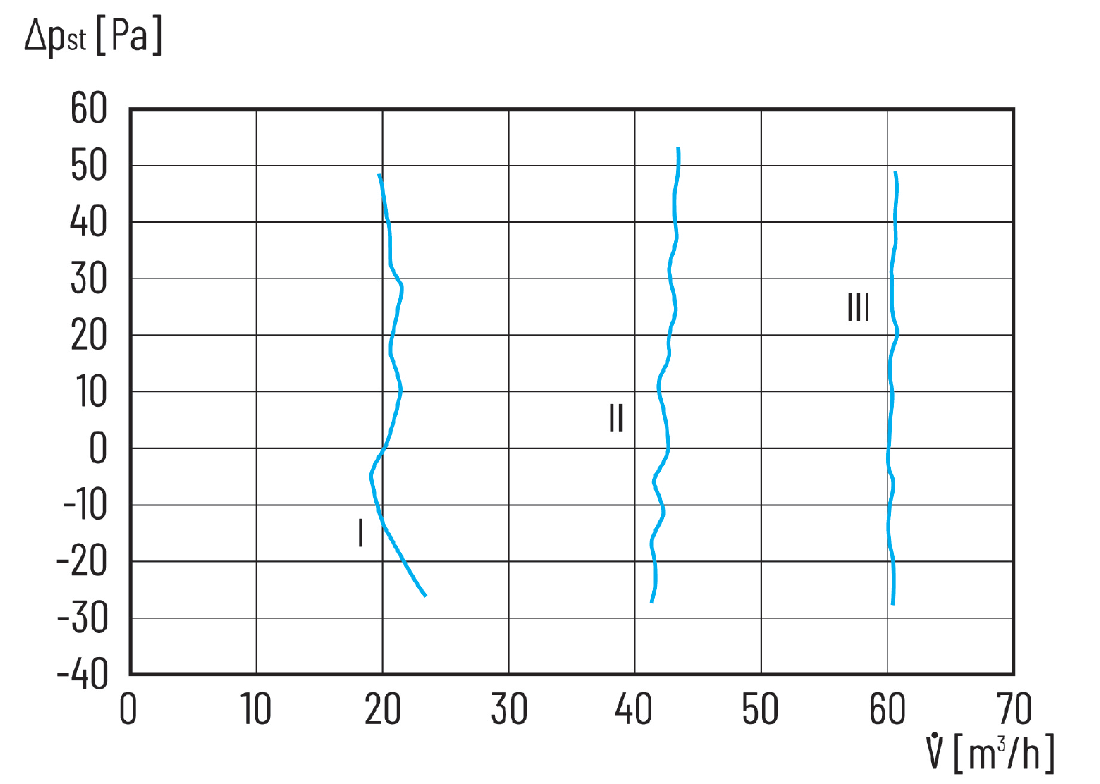

CPP 60 - Kennlinie

I Leistungsstufe 1

II Leistungsstufe 2

III Leistungsstufe 3

Maßzeichnung

CPP 60 - Maßzeichnung [mm]

Anschlussstutzen für Wandhülse WW 90

Technische Daten

CPP 60 - Technische Daten

Technische Daten

Artikel	CPP 60
Fördervolumen	20 m³/h / 30 m³/h / 42 m³/h / 50 m³/h / 60 m³/h
Drehzahl	1.800 1/min
SEC average	-35,96 kWh/(m²*a)
Energieeffizienzklasse	A
Spannungsart	Wechselstrom
Bemessungsspannung	230 V
Netzfrequenz	50 Hz / 60 Hz
SPI-Wert nach DIN EN 13141-7 (A7)	0,21 Wh/m³
Maximale Leistungsaufnahme	1,7 W / 2,7 W / 3,9 W / 5,9 W / 8,2 W
Stand-By-Leistungsaufnahme	< 1 W
Schutzart	IP 00
Netzzuleitung	3 x 1,5 mm²
Einbauort	Wand
Einbauart	Aufputz
Material	Kunststoff
Material Wärmetauscher	Keramik
Farbe	ähnlich verkehrsweiß RAL 9016
Gewicht	5 kg
Gewicht mit Verpackung	6,4 kg
Filterklasse	ISO Coarse 45% (G3) / ISO Coarse 30% (G2)
Anschlussdurchmesser	90 mm
Breite	458 mm
Höhe	593 mm
Tiefe	195 mm
Breite mit Verpackung	510 mm
Höhe mit Verpackung	640 mm
Tiefe mit Verpackung	240 mm
Wandstärke	300 mm mit PP 45 AK/100 mm mit PP 45 AE/AW/AS
Fördermitteltemperatur	40 °C
Umgebungstemperatur	-20 °C bis 40 °C
Wärmebereitstellungsgrad beim Referenzvolumenstrom nach DIN EN 13141-8	84,7 %
Filterüberwachung	zeitgesteuert
Schalldruckpegel	18 dB(A) / 23 dB(A) / 31 dB(A) / 32 dB(A) / 36 dB(A) / Abstand 1 m, Freifeldbedingungen
Bewertete max. Element-Normschallpegeldifferenz D_n,w	48 dB / gemessen mit PP 45 AK; 49 dB gemessen mit PP 45 AE/AS/AW
Verpackungseinheit	1 Stück
Sortiment	N
GTIN (EAN)	4012799956679
Artikelnummer	0095.0667
Listenpreis, ohne Mehrwertsteuer Bezug über den Fachgroßhandel*	auf Anfrage

Zubehör

CPP 60 - Zubehör

Spezielles Zubehör

Produkttyp	Name	Art.-Nr.	Preis*(EUR)
Luftfilter, Ersatz	CPP 60 IC30 Neuheit	0093.1765	auf Anfrage
Luftfilter, Ersatz	CPP 60 IC45 Neuheit	0093.1766	auf Anfrage
Wandhülse	W 90 Neuheit	0095.0668	auf Anfrage

Allgemeines Zubehör

Produkttyp	Name	Art.-Nr.	Preis*(EUR)
Außenabdeckung	PP 45 AK	0093.0176	auf Anfrage
Außenabdeckung	PP 45 AE	0093.0177	auf Anfrage
Außenabdeckung	PP 45 AW	0093.0178	auf Anfrage
Außenabdeckung	PP 45 AS	0093.0612	auf Anfrage
Raumluftsteuerung	RLS 45 K	0157.0360	auf Anfrage
Wandhülse	WW 90	0095.0664	auf Anfrage

Produktbeschreibung

Produkt-beschreibung

Kurzinformation

Name: CPP 60
Brand: MAICO
SKU: 0095.0667

Innovatives Einzelraumlüftungsgerät CPP 60 mit Wärmerückgewinnung und Radialventilator, bestehend aus EPP Korpus, Kunststoffabdeckung, Ventilatoreinheit, Keramik-Wärmetauscher, Innenabdeckung, 1 x ISO Coarse 30 % (G2) Filter und 1 x ISO Coarse 45 % (G3) Filter, notwendiges Zubehör: Wärmegedämmte Wandhülse W 90, Außenabdeckung und Raumluftsteuerung RLS 45 K

Produktbeschreibung

Merkmale

Innovatives Einzelraumlüftungsgerät CPP 60 mit Wärmerückgewinnung und Radialventilator, bestehend aus EPP Korpus, Kunststoffabdeckung, Ventilatoreinheit, Keramik-Wärmetauscher, Innenabdeckung, 1 x ISO Coarse 30 % (G2) Filter und 1 x ISO Coarse 45 % (G3) Filter, sodass die Luft doppelt gefiltert wird.
Mit CPP 60 Geräten kann ein komplettes Lüftungssystem nach DIN 1946-6 inkl. Abluftgeräten über eine zentrale Steuerung (RLS 45 K) aufgebaut werden.
Um eine effiziente Lüftung zu erreichen, empfehlen wir die Geräte paarweise zu betreiben.
In bestimmten Systemkombinationen ist auch eine ungerade Anzahl von Geräten möglich.

Besondere Eigenschaften

Das CPP 60 ist ein PushPull Gerät mit integriertem Radialventilator. Dieser besondere Einsatz liefert dem CPP 60 eine Reihe einzigartiger Eigenschaften.
Dieser innovative Ansatz ermöglicht eine volumenstromkonstante Belüftung von bis zu 60 m³/h. Die daraus resultierende Druckstabilität von > 100 Pa führt zu einer garantierten Belüftung unabhängig von Wetterlage und Einbauort und -höhe.
Die integrierte Lüftungsklappe ermöglicht den Entfall des typischen Umschaltgeräusches von PushPull - Einzelraumlüftungsgeräten.
Mittels des sehr leisen und energiesparenden Radialventilators, einem sehr guten sensorgeführten Betrieb erreichen die CPP 60 Geräte die Energieeffizienzklasse A.
Normschallpegeldifferenz; Schneckenführung / Luftführung
Die Geräte können in 5 verschiedenen Lüftungsstufen 20/30/42/50/60 m³/h und in 3 Betriebsprogrammen Dauerentlüftung mit Wärmerückgewinnung, Querlüftung und sensorgeführter Autobetrieb betrieben werden.
Der simple Einbau als Aufputzversion mit einer Kernbohrung von 140 mm erleichtert die Installation der CPP 60 Geräte.
Die minimale Wandstärke der Außenwand beträgt in Kombination mit der Außenabdeckung PP 45 AK 300 mm. Mit Einsatz der Außenabdeckungen PP 45 AW/AE/AS reduziert sich die benötigte Wandstärke auf 100 mm.
Filterwechsel und Entnahme des Wärmetauschers ist werkzeuglos durchführbar. Das vereinfacht die Wartung und Pflege des Geräts deutlich.
Übersichtliche Inbetriebnahme-Software und Plug&Play Funktion für Standardanwendungen erleichtern die Inbetriebnahme. Einstellungen können gespeichert und auf weitere Steuerungen übertragen werden.

Notwendiges Zubehör

Wärmegedämmte Wandhülse W 90
Außenabdeckung PP 45 AK/AW/AE/AS
Raumluftsteuerung RLS 45 K

Optionales Zubehör

Leistungsteil PP 45 LT
Feuchtesensor PP 45 HY
Feuchtesensor PP 45 HYI
CO2-Sensor PP 45 CO2
VOC-Sensor PP 45 VOC

Montagehinweise

Kernlochbohrung 140 mm und Einsatz der WW 90 Wandhülse.
Anbringung der Außenabdeckung.
Anbringung des Geräts als Aufputzvariante.
Inbetriebnahme.

Elektrischer Anschluss

Anschluss der Radialventilatoreinheit mit 230 V.
Anschluss der Steuerung RLS 45 K per 12 VDC.
Verbindung zur Ventilatoreinheit und Raumluftsteuerung RLS 45 K über steckbare Steuerleitungen.
