Quickbox

DSQ 50/4

Nicht mehr lieferbar
Artikelnummer: 0080.0038
Hersteller: MAICO
Schallgedämmter Radialventilator für Innenmontage, Drehstrom, DN 500
Einsatzbeispiele: Arbeitsstätte, Arbeitsplatzabsaugung, Lagerraum, Werkstatt, Aufenthaltsraum
Produktdatenblatt
DSQ 50/4 IM0011157.PNG Schallgedämmter Radialventilator für Innenmontage, Drehstrom, DN 500

Kennlinie

DSQ 50/4 - Kennlinie

Maßzeichnung

DSQ 50/4 - Maßzeichnung [mm]

  1. Montagewinkel am Gerät montiert

Technische Daten

DSQ 50/4 - Technische Daten

Artikel DSQ 50/4
Fördervolumen 6.900 m³/h
Drehzahlsteuerbar
Spannungsart Drehstrom
Bemessungsspannung 400 V
Netzfrequenz 50 Hz
Nennleistung 1.100 W
PMax 1.100 W
INenn 2,8 A
IMax 2,8 A
Schutzart IP 55
Wärmeklasse F
Netzzuleitung 5 x 1,5 mm²
Material Gehäuse Stahlblech, verzinkt
Gewicht 78,5 kg
Gewicht mit Verpackung 99 kg
Ventilator ausschwenkbar
Nennweite 500 mm
Breite mit Verpackung 1.200 mm
Höhe mit Verpackung 800 mm
Tiefe mit Verpackung 980 mm
Fördermitteltemperatur bei Nennstrom -20 °C bis 50 °C
Fördermitteltemperatur bei IMax -20 °C bis 50 °C
Schalldruckpegel 56 dB(A) / Abstand 3 m, Freifeldbedingungen
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799800385
Artikelnummer 0080.0038
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA2, hoch (dB(A))

57

60

56

60

49

46

41

67

LWA5, hoch (dB(A))

65

72

76

80

72

61

55

81

LWA6, hoch (dB(A))

66

74

76

81

72

61

55

86

LWA2 = Gehäuse-Schallleistungspegel in dB

LWA5 = Freiansaug-Schallleistungspegel in dB

LWA6 = Freiausblas-Schallleistungspegel in dB

Produktbeschreibung

Produkt-beschreibung

DSQ 50/4

Kurzinformation

Schallgedämmter Radialventilator für Innenmontage, Drehstrom, DN 500

Produktbeschreibung

Ausführung

  • 400 V-Ausführung (3+PE).
  • Drehzahlsteuerbar mit Frequenzumrichter MFU oder Transformator.
  • Motorüberlastungsschutz bauseitig bereitstellen, da vorgeschrieben.

Merkmale

  • Seitenwand mit Abluftstutzen kann in 5 verschiedenen Richtungen montiert werden. Daher variabel bei der Montage auch bei ungünstigen Platzverhältnissen.
  • Kompakte Abmessungen.
  • Sehr leise Arbeitsweise dank hervorragender Schalldämmung.
  • Serienmäßig mit vormontierten Befestigungswinkeln - erleichtern die Montage.
  • Mit rückwärtsgekrümmtem Laufrad. Daher optimaler Wirkungsgrad und geringe Unterhaltskosten.
  • Ventilator hat bedingt durch die großen Abstände zwischen den Laufradschaufeln keine Neigung zur Verschmutzung.
  • Schutzart IP 55.

Montagehinweise

  • Montage innerhalb des Gebäudes.
  • Seitenteil mit Ansaugstutzen ist fest montiert. Das Seitenteil mit Ausblasstutzen und die geschlossenen Seitenteile sind untereinander austauschbar. Dadurch lässt sich die Quickbox an unterschiedlichste Montagesituationen anpassen.
  • Einbaulage beliebig.
  • Gehäusewand einfach abnehmbar.

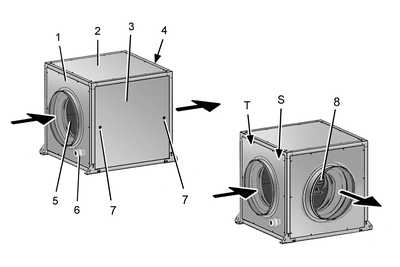

  1. Seitenwand mit Ansaugstutzen
  2. Seitenwand, verschraubbar
  3. Seitenwand, abnehmbar
  4. Verriegelung
  5. Seitenwand mit Ausblasstutzen
  6. Flügelrad
  7. Kabelverschraubung
  8. Motor mit Klemmenkasten

S Hinweisschild Drehrichtung Laufrad

T Typenschild

Elektrischer Anschluss

  • Anschluss an innenliegendem Klemmenkasten.

Inhaltsverzeichnis

Schaltbilder

DSQ 50/4 - Schaltbilder
