Radial-Rohrventilator

ERR 25/1

Artikelnummer: 0080.0277
Hersteller: MAICO
Radial-Rohrventilator, DN 250, Wechselstrom
Einsatzbeispiele: Maschinenabsaugung, Arbeitsplatzabsaugung, Fabrikationsstätte, Lagerraum, Labor
Produktdatenblatt
ERR 25/1 IM0009883.PNG Radial-Rohrventilator, DN 250, Wechselstrom

Kennlinie

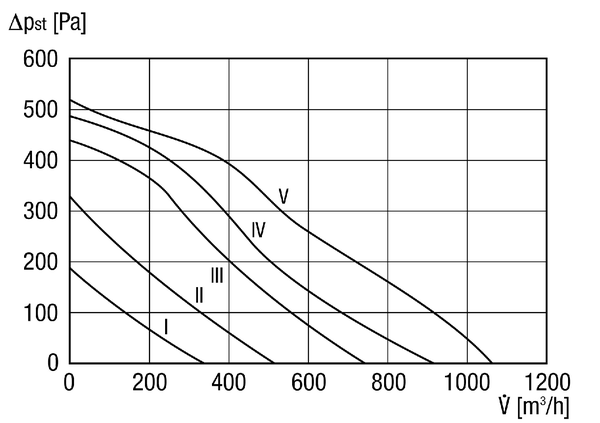

ERR 25/1 - Kennlinie

Maßzeichnung

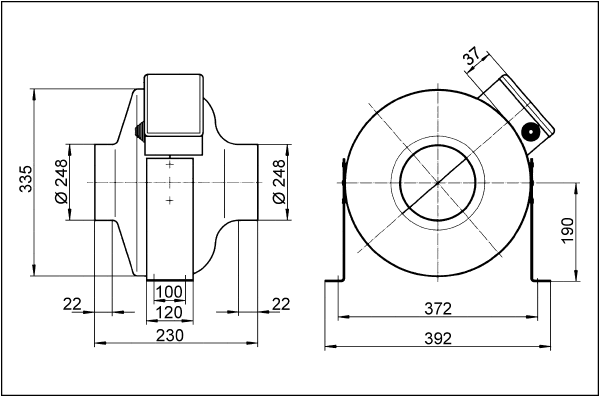

ERR 25/1 - Maßzeichnung [mm]

Technische Daten

ERR 25/1 - Technische Daten

Artikel ERR 25/1
Fördervolumen 1.060 m³/h
Drehzahl 2.623 1/min
Laufradtyp radial
Drehzahlsteuerbar
Reversierbarkeit
Spannungsart Wechselstrom
Bemessungsspannung 230 / 220 V
Netzfrequenz 50 Hz / 60 Hz
Nennleistung 148 W
IMax 0,65 A
Schutzart IP X4
Wärmeklasse B
Polumschaltbar
Einbaulage senkrecht / waagerecht
Material Stahlblech, pulverbeschichtet
Material Gehäuse Stahlblech, pulverbeschichtet
Farbe hellgrau
Gewicht 5,64 kg
Gewicht mit Verpackung 6,5 kg
Nennweite 250 mm
Breite 380 mm
Höhe 417 mm
Tiefe 230 mm
Breite mit Verpackung 390 mm
Höhe mit Verpackung 390 mm
Tiefe mit Verpackung 300 mm
Fördermitteltemperatur bei Nennstrom -20 °C bis 60 °C
Fördermitteltemperatur bei IMax -20 °C bis 60 °C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799802778
Artikelnummer 0080.0277
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA2, S1 (dB(A))

18

36

27

29

30

28

15

39

LWA2, S2 (dB(A))

22

40

35

37

38

39

35

18

45

LWA2, S3 (dB(A))

26

42

42

46

46

48

49

34

54

LWA2, S4 (dB(A))

30

42

44

49

51

52

49

42

57

LWA2, S5 (dB(A))

31

42

46

51

54

55

51

44

60

LWA5, S1 (dB(A))

21

33

35

39

45

51

34

24

53

LWA5, S2 (dB(A))

27

39

43

49

51

57

54

40

60

LWA5, S3 (dB(A))

33

43

52

60

61

58

63

54

67

LWA5, S4 (dB(A))

37

46

56

65

65

61

66

62

71

LWA5, S5 (dB(A))

39

48

59

66

68

64

67

67

74

LWA6, S1 (dB(A))

22

36

39

41

43

46

31

20

49

LWA6, S2 (dB(A))

29

40

51

51

53

52

53

38

59

LWA6, S3 (dB(A))

35

45

57

62

62

60

63

55

68

LWA6, S4 (dB(A))

37

48

60

64

66

64

63

62

71

LWA6, S5 (dB(A))

40

50

62

67

69

67

64

64

74

LWA2 = Gehäuse-Schallleistungspegel in dB

LWA5 = Freiansaug-Schallleistungspegel in dB

LWA6 = Freiausblas-Schallleistungspegel in dB

Zubehör

ERR 25/1 - Zubehör

Spezielles Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Befestigungsmanschette ELR 25 0092.0113 auf Anfrage
  • Auf den Merkzettel
Befestigungsfuß FUR 16S/20/25 0036.0088 auf Anfrage
  • Auf den Merkzettel
Drehzahlregelsystem DRS 0157.0188 auf Anfrage
  • Auf den Merkzettel

Allgemeines Zubehör

Produkttyp Name Art.-Nr. Preis*(EUR) Aktion
Automatische Rückschlagklappe AVM 25 0093.0007 auf Anfrage
  • Auf den Merkzettel
Schutzgitter SGR 25 0150.0127 auf Anfrage
  • Auf den Merkzettel
Innengitter LGR 32/6 0151.0354 auf Anfrage
  • Auf den Merkzettel
Innengitter LGR 42/6 0151.0355 auf Anfrage
  • Auf den Merkzettel
Innengitter LGR 52/6 0151.0356 auf Anfrage
  • Auf den Merkzettel
Innengitter LGR 62/6 0151.0357 auf Anfrage
  • Auf den Merkzettel
Innengitter LGR 82/6 0151.0358 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSR 25 Restposten 0092.0317 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSR 25/50 Restposten 0092.0327 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSR 25-1 Neuheit 0092.0598 auf Anfrage
  • Auf den Merkzettel
Rohrschalldämpfer RSR 25/50-1 Neuheit 0092.0605 auf Anfrage
  • Auf den Merkzettel
Elektro-Lufterhitzer ERH 25-2 0082.0104 auf Anfrage
  • Auf den Merkzettel
Elektro-Lufterhitzer DRH 25-6 0082.0107 auf Anfrage
  • Auf den Merkzettel
Elektro-Lufterhitzer mit Regler DRH 25-9 R 0082.0145 auf Anfrage
  • Auf den Merkzettel
Wasser-Lufterhitzer WRH 25-4 0082.0120 auf Anfrage
  • Auf den Merkzettel
Luftfilter TFE 25-4 0149.0079 auf Anfrage
  • Auf den Merkzettel
Luftfilter TFE 25-7 0149.0054 auf Anfrage
  • Auf den Merkzettel
Schütz US 16 T 0157.0769 auf Anfrage
  • Auf den Merkzettel
Kellerentfeuchtungssteuerung AKE 0157.0129 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller STX 1,5 0157.1561 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller, Verteilertafel STSX 2,5 0157.1564 auf Anfrage
  • Auf den Merkzettel
5-Stufentransformator TRE 1,6-2 0157.0158 auf Anfrage
  • Auf den Merkzettel
Temperaturregelsystem DTL 16 P 0157.0825 auf Anfrage
  • Auf den Merkzettel
Kanalfühler FL 30 P 0157.0780 auf Anfrage
  • Auf den Merkzettel
Raumfühler FR 30 P 0157.0781 auf Anfrage
  • Auf den Merkzettel
Luftstromwächter LW 9 0157.0779 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 230 0157.0126 auf Anfrage
  • Auf den Merkzettel
Hygrostat HY 230 I 0157.0127 auf Anfrage
  • Auf den Merkzettel
CO2-Sensor SKD 0157.0345 auf Anfrage
  • Auf den Merkzettel
Luftfilter TFE 25-5 Nicht mehr lieferbar 0149.0063 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller ST 1 Nicht mehr lieferbar 0157.0810 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller STU 1 Nicht mehr lieferbar 0157.0814 auf Anfrage
  • Auf den Merkzettel
Drehzahlsteller, Verteilertafel STS 2,5 Nicht mehr lieferbar 0157.0255 auf Anfrage
  • Auf den Merkzettel
Temperaturregelsystem ETL 16 P Nicht mehr lieferbar 0157.0824 auf Anfrage
  • Auf den Merkzettel

Produktbeschreibung

Produkt-beschreibung

ERR 25/1

Kurzinformation

Radial-Rohrventilator, DN 250, Wechselstrom

Produktbeschreibung

Besondere Eigenschaften

  • Effizienter Radial-Rohrventilator aus pulverbeschichtetem Stahlblech gefertigt.
  • Einsetzbar für Industrie-und Wohnbauinstallationen.
  • Radiallaufrad mit rückwärtsgekrümmten Schaufeln.
  • Geräuscharm und druckstark.
  • Geringer Platzbedarf durch kompakte Abmessungen.
  • Für direkten Einbau zwischen Rohrleitungen, je nach Einbaulage für Be- oder Entlüftung.
  • Runde Anschlussstutzen saug-und druckseitig auf Norm-Rohre abgestimmt.
  • Befestigungsfuß als Zubehör lieferbar.

Förderrichtung

  • Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor

  • Außenläufer-Kondensatormotor.
  • Betriebskondensator anschlussfertig im Klemmenkasten.
  • Drehzahlsteuerbar.
  • Thermischer Überlastungsschutz (Temperaturfühler in Motorwicklung) serienmäßig.
  • Der Überlastungsschutz schaltet den Ventilator bei Überhitzung automatisch ab.
  • Robuster Motor mit Kugellager, wartungsfrei.
  • Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise

  • Einbau in jeder Lage möglich.
  • Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem optionale elastische Manschetten ELR verwenden.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise

  • Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu optionales Schutzgitter SGR anbringen.
