Radial-Rohrventilator

ERR 31/1

Artikelnummer: 0080.0278
Hersteller: MAICO
Radial-Rohrventilator, DN 315, Wechselstrom
Einsatzbeispiele: Maschinenabsaugung, Arbeitsplatzabsaugung, Fabrikationsstätte, Lagerraum, Labor
ERR 31/1 IM0009883.PNG Radial-Rohrventilator, DN 315, Wechselstrom

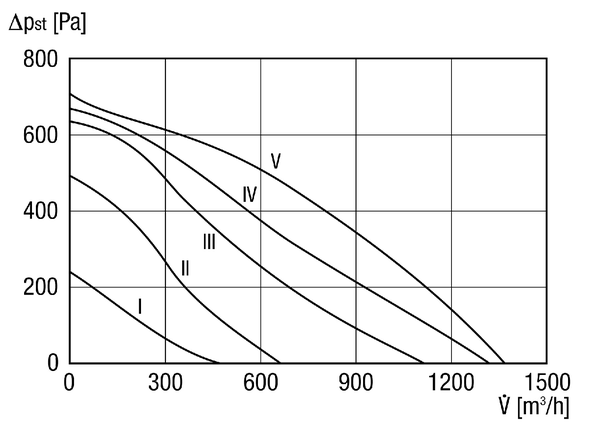

Kennlinie

ERR 31/1 - Kennlinie

  • ERR 31/1 IM0002595.PNG Radial-Rohrventilator, DN 315, Wechselstrom

Maßzeichnung

ERR 31/1 - Maßzeichnung [mm]

  • ERR 31/1 IM0001585.PNG Radial-Rohrventilator, DN 315, Wechselstrom

Technische Daten

ERR 31/1 - Technische Daten

Artikel ERR 31/1
Fördervolumen 1.370 m³/h
Drehzahl 2.760 1/min
Laufradtyp radial
Drehzahlsteuerbar
Spannungsart Wechselstrom
Bemessungsspannung 230 / 220 V
Netzfrequenz 50 Hz / 60 Hz
Nennleistung 258 W
IMax 1,14 A
Schutzart IP X4
Wärmeklasse F
Einbaulage senkrecht / waagerecht
Material Gehäuse Stahlblech, pulverbeschichtet
Gewicht 6,5 kg
Nennweite 315 mm
Breite 450 mm
Höhe 487 mm
Tiefe 295 mm
Fördermitteltemperatur bei Nennstrom -25 °C bis 60 °C
Fördermitteltemperatur bei IMax -20 °C bis 60 °C / bei 60 Hz Temperatur -20°C bis 25°C
Verpackungseinheit 1 Stück
Sortiment C
GTIN (EAN) 4012799802785
Artikelnummer 0080.0278
Listenpreis, ohne Mehrwertsteuer
Bezug über den Fachgroßhandel*
auf Anfrage



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Gesamt

LWA2, S1 (dB(A))

26

35

32

33

29

30

19

4

40

LWA2, S2 (dB(A))

26

38

41

41

41

42

43

25

49

LWA2, S3 (dB(A))

28

44

45

49

51

52

49

40

57

LWA2, S4 (dB(A))

30

44

47

52

52

54

51

44

59

LWA2, S5 (dB(A))

32

44

48

54

53

57

53

46

61

LWA5, S1 (dB(A))

22

37

37

41

44

53

45

30

55

LWA5, S2 (dB(A))

27

37

51

52

55

53

61

48

63

LWA5, S3 (dB(A))

33

42

55

62

64

60

63

64

70

LWA5, S4 (dB(A))

35

44

57

64

67

63

65

66

72

LWA5, S5 (dB(A))

36

45

59

66

69

65

67

68

74

LWA6, S1 (dB(A))

26

35

43

40

42

44

37

24

49

LWA6, S2 (dB(A))

28

39

51

52

54

55

58

47

62

LWA6, S3 (dB(A))

34

46

57

59

62

63

64

62

70

LWA6, S4 (dB(A))

37

48

59

62

65

66

65

65

72

LWA6, S5 (dB(A))

39

49

60

64

67

68

67

67

74

LWA2 = Gehäuse-Schallleistungspegel in dB

LWA5 = Freiansaug-Schallleistungspegel in dB

LWA6 = Freiausblas-Schallleistungspegel in dB

Produktbeschreibung

Produkt-beschreibung

ERR 31/1

Kurzinformation

Radial-Rohrventilator, DN 315, Wechselstrom

Produktbeschreibung

Merkmale

  • Radiallaufräder mit rückwärtsgekrümmten Schaufeln.
  • Anschlussstutzen saug- und druckseitig, für direkten Einbau in Lüftungsleitungen.
  • Befestigungsfuß als Zubehör lieferbar.

Förderrichtung

  • Förder- und Drehrichtung sind auf dem Ventilatorgehäuse durch Pfeile gekennzeichnet.

Motor

  • Außenläufer-Kondensatormotor.
  • Betriebskondensator anschlussfertig im Klemmenkasten.
  • Drehzahlsteuerbar.
  • Thermischer Überlastungsschutz serienmäßig.
  • Robuster Motor mit Kugellager, wartungsfrei.
  • Schutzart IP X4 bei Einbau in Lüftungsleitungen mit mindestens 1 m Rohr auf der Saug- und Druckseite.

Montagehinweise

  • Einbau in jeder Lage möglich.
  • Zur Vermeidung von Schwingungsübertragungen auf das Rohrsystem elastische Manschetten ELR verwenden.

Elektrischer Anschluss

  • Außenliegender Klemmenkasten mit Kabeleinführungstülle.

Sicherheitshinweise

  • Ventilator bei freier Ansaugung oder Ausblasung nur in Betrieb nehmen, wenn der Berührungsschutz des Flügelrades gemäß DIN EN ISO 13857 gewährleistet ist. Dazu Schutzgitter SGR anbringen.

Inhaltsverzeichnis

Schaltbilder

ERR 31/1 - Schaltbilder

Elektrolufterhitzer ERH... mit Luftstromwächter LW 9 und Drehzahlsteller ST

K1 - Freigabe Heizung (US16T)

ERR .. / 1 - Radial-Ventilator

LW 9 - Luftstromwächter

ETL 16 P - Elektronische Temperaturregelung

DTL 16 P - Elektronische Temperaturregelung

FL 30P Kanalfühler

ST.. STU.., STS.. - Drehzahlsteller

ERH - Elektrolufterhitzer

F1 - Temperaturbegrenzer

F2 - Sicherheitstemperaturbegrenzer

N - Nachtabsenkung

  1. Nur bei DTL 16 P


Radialventilator


Radialventilator mit Drehzahlsteller ST/STU/STS


Radialventilator mit 5-Stufentransformator TRE


Rohrventilator mit Elektro-Lufterhitzer ERH 16-2 R

S1 - Anlage Ein

US16 - Allpoliger Trennschalter (Schütz)

ERR... - Radial-Rohrventilator

ERH...R - Elektro-Lufterhitzer: ERH16-2R

B=Brücke Int/Ext muß geschlossen sein

C=Einstellung des Potentiometers nicht verändern

D=Sollwertpoti für MIN-Begrenzung

E=Sollwertpoti für MAX-Begrenzung

F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!

G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv

FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler

FL30P - Ext. Kanalfühler für MIN, MAX-Begrenzung

LW9 - Luftströmungswächter (in Stellg. N)

Montage LW9-Sensor an Lufterhitzer-Eingangseite

Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P

Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P



Rohrventilator mit Elektro-Lufterhitzer DRH 16-5R und DRH 20-6R

S1 - Anlage Ein

US16 - Allpoliger Trennschalter (Schütz)

ERR... - Radial-Rohrventilator

DRH...R - Elektro-Lufterhitzer: DRH16-2R oder DRH20-6R

B=Brücke Int/Ext muß geschlossen sein

C=Einstellung des Potentiometers nicht verändern

D=Sollwertpoti für MIN-Begrenzung

E=Sollwertpoti für MAX-Begrenzung

F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!

G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv

FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler

FL30P - Ext. Kanalfühler für MIN, MAX-Begrenzung

LW9 - Luftströmungswächter (in Stellg. N)

Montage LW9-Sensor an Lufterhitzer-Eingangseite

Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P

Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P



Rohrventilator mit Elektro-Lufterhitzer DRH 25-9R, DRH 31-12R, DRH 35-12R und DRH 40-12R

S1 - Anlage Ein

S - Sensor

US16 - Allpoliger Trennschalter (Schütz)

ERR... - Radial-Rohrventilator

DRH...R - Elektro-Lufterhitzer: DRH 25-9R, DRH 31-12R, DRH 35-12R, DRH 40-12R

B=Brücke Int/Ext muß geschlossen sein

C=Einstellung des Potentiometers nicht verändern

D=Sollwertpoti für MIN-Begrenzung

E=Sollwertpoti für MAX-Begrenzung

F=Brücke für MAX-Begrenzung, Brücke muß geschlossen sein!

G=wenn Brücke geschlossen, dann auch MIN-Begrenzung aktiv

FR30P - Ext. Sollwertregler (0-30°C) mit Raumfühler

FL60P - Ext. Kanalfühler für MIN,MAX-Begrenzung

LW9 - Luftströmungswächter (in Stellg. N)

Montage LW9-Sensor an Lufterhitzer-Eingangseite

Sollwerteinstellung 0-30°C und Erfassung der Raumtemperatur mit FR30P

Min/Max-Begrenzung 0-60°C im Zuluftkanal mit FL60P
