Kurzinformation

Produktbeschreibung

• Sehr flache Bauweise.
• Modulares System.
• In Anlehung an VDI 6022.
• Modbus & BACnet.
• Optionales Railsystem für einfache Revision.
• Betriebsmodus Mode 3: Druckkonstanter Betrieb. Konstante Druckregelung parametriert. Integrierter Drucksensor. Druckkonstanter Betrieb mit variablem Volumenstrom (VAV-Regelung) mit Zuluftregelung über integrierten Drucksensor und Slave-verbundenem Abluftventilator.

Merkmale

• RLT FLAT Kompaktgerät mit PWT. Wärmerückgewinnung > 80%.
• Anschlussfertig mit integriertem Controller und automatischem Bypass.
• Leicht revisionierbar durch großzügig öffenbare und abnehmbare Revisionstüren.
• Geräteklassifikation A1 nach DIN 4102 (nicht brennbar), ErP- konform, VDI 6022 konform.
• Einhaltung folgender Richtlinien: Maschinenrichtlinie 2006/42/EC (Niederspannungsrichtlinie enthalten), EMV-Richtlinie 2014/30/EU, Ecodesign-Richtlinie 2009/125/EC (Regulierung Nr. 1253/2014 – LOT6) ,RoHS 2 Richtlinie 2011/65/EU.

Einsatzbereich

• Gewerbe, Öffentliche Gebäude, z.B. Schulen und Kindergärten, Büro- und Wohnungsbau sowie Sportstätten.

Gehäuse

• Kompaktbauweise als rahmenlose, wärmebrückenoptimierte Stahlblechkonstruktion mit 40 mm Mineralwolldämmung, außen pulverbeschichtet in RAL 7016.
• Revisionierbar von der Unterseite.
• Geräteklassifikation A1 nach DIN 4102 (nicht brennbar).
• Die Außenpaneele sind pulverbeschichtet in RAL 7047.
• Innenseite:
• Verzinktes Stahlblech.
• Glatte Innenoberflächen.
• Verdeckt verlegte elektrische Leitungen.
• Separates außenliegendes Technikfach, in dem die elektrischen Komponenten und die Regelung untergebracht sind.
• Großzügig bemessene Revisionsöffnungen ermöglichen einen einfachen Zugang zu den Filtern und allen weiteren internen Komponenten bei Wartungsarbeiten.
• Die Revisionstüren sind mit druckadaptiver Dichtung zur Anpassung an die Druckverhältnisse im Gerät ausgestattet.
• Kondensatwanne aus Edelstahl mit allseitigem Gefälle zum sicheren Ablauf des Kondensats, alle weiteren Einbauteile sind aus verzinktem Stahl, Aluminium oder Edelstahl und somit hygienisch im Sinne der VDI 6022.
• Montagewinkel zur Deckenmontage mit Gewindestangen M10 sind seitlich am Gerät befestigt.

Ventilatoren

• Direkt angetriebene, einseitig saugende EC-Radialventilatoren mit rückwärts gekrümmten Laufradschaufeln aus Verbundwerkstoff für optimierten Wirkungsgrad und minimierten Geräuschpegel.
• Wartungsfreie, abgedichtete Kugellager mit Langzeitschmierung.
• Befestigt direkt in Frontkammer, herausziehbar zur vollständigen Reinigbarkeit nach VDI 6022.
• Laufrad aus hochfesten Verbundwerkstoffen mit strömungsoptimierter Einströmdüse aus verzinktem Stahlblech mit Druckmessstutzen.
• Statisch und dynamisch gewuchtetes Laufrad gemäß DIN ISO 2190-11.
• Schwingungsgeprüft in Anlehnung an die ISO 14694, max. Schwingstärke beträgt 3,5 mm/s.
• EC-Außenläufermotor mit integrierter Steuerungselektronik ohne Seltene-Erden Magnete mit hocheffizienter elektronischer Kommutierung (EC), integrierter thermischer Abschaltung und Drehzahlregelung.
• Die EC-Technologie ist eine ökologische Lösung, welche einen niedrigen Energieverbrauch für Steuerung, Kontrolle und Regelung des Betriebspunktes bei Volumenströmen von 10 bis 100 % garantiert. Dies begünstigt einen niedrigen Geräuschpegel für besseren akustischen Komfort.
• Integrierter Blockierschutz, Phasenausfallerkennung, Sanftanlauf, Übertemperaturschutz Elektronik, Motorunterspannungsausfallerkennung, Leistungsbegrenzung, Motorstrombegrenzung.
• Die Ventilatoren erfüllen die aktuellen EMV-Richtlinien und Anforderungen bezüglich Netzrückwirkungen und EMV-Störfestigkeit.
• Schutzart des Ventilators: IP 55, Isolationsklasse „F“, Feuchte- (F) / Umweltschutzklasse (H) H1.Die Wirkungsklasse des Motors übertrifft die Klasse IE4.
• Zur einfachen Wartung sind die Ventilatoren auf Auszügen befestigt.

Wärmerückgewinnung

• Hocheffizienter Gegenstrom-Plattenwärmetauscher. Wirkungsgrad > 80 % nach DIN EN 13141-7.
• Die Außenluft- und Abluftströme werden getrennt über parallel angeordnete Lamellen im Gegenstromprinzip aneinander vorbeigeführt.
• Der integrierte Bypass im Außenluft- / Zuluftstrom angeordnet sichert den Einfrierschutz im Frostschutzfall und dient der freien Kühlung im Sommerfall.

Kondensatwanne

• Hygienisch einwandfreier Kondensatablauf im Gerät durch Edelstahlkondensatwanne mit allseitigem Gefälle, lasergeschweißt. Komplett unter dem Wärmetauscher platziert.

Bypassklappe

• Bypassklappe zur freien Kühlung und zum Frostschutz.
• Handverstellung mit Drucktaste möglich.
• Der Antrieb ist überlastsicher und wartungsfrei.
• Leistungsverbrauch im Betrieb 1.5 W; Leistungsverbrauch in Ruhestellung 0.4 W.
• Klappenantrieb sowie Zahnräder außerhalb des Luftstroms angeordnet, dadurch für erhöhte Hygienebedingungen nach VDI 6022 geeignet.
• Energiesparender fertig verdrahteter Klappenantrieb.
• Der integrierte Bypass, im Außenluft- / Zuluftstrom angeordnet, sichert den Einfrierschutz im Frostschutzfall und dient der freien Kühlung im Sommerfall.
• Wenn das Gerät mit einer elektrischen Vorheizung ausgestattet ist, wählt die Regelung automatisch die optimale Lösung.
• Im Sommerfall regelt der Bypass durch Modulation auf die eingestellte Zulufttemperatur.

Filter

• Das Wärmerückgewinnungsgerät ist standardmäßig mit einem hocheffizienten ePM1 50 % Paneefilter am Außenlufteingang und einem ePM10 50 % Paneelfilter am Ablufteingang ausgestattet.
• Die Filter werden stets vor den jeweiligen Bauteilen angebracht, um deren Schutz zu gewährleisten.
• Filtermeldung via Druckdifferenzmessung am Außenluftfilter und am Abluftfilter.

Kanalanschluss

• Rechteckige Kanalanschlüsse für den Anschluss von Rechteckkanal mit 20 mm Profil.
• Das Profil ist mit einem Dichtungsband zu ergänzen.
• Anschlussgröße gemäß technischen Daten.
• Übergangsadapter von eckig auf rund sind als Zubehör erhältlich.

Absperrklappen für Außenluft und Fortluft

• Außenluft- und Fortluftklappen im Aluminiumgehäuse mit Zahnradgetriebe und gegenläufig gekoppelten, kunststoffgelagerten Profillamellen aus Aluminium mit Dichtlippe, Dichtigkeitsklasse 2 gemäß DIN EN 1751.
• Klappenantrieb sowie Zahnräder, außerhalb des Luftstroms angeordnet, sind dadurch für erhöhte Hygienebedingungen nach VDI 6022 geeignet.
• Außenluft- und Fortluftklappen sind optional bestellbar. Die Klappen werden bei Bestellung werkseitig außen am Geräterahmen montiert und der Stellmotor elektrisch angeschlossen.
• Anschlussgröße gemäß technischen Daten.

Technikfach

• Separates, seitlich angebrachtes Technikfach, in dem die elektrischen Komponenten und die Regelung untergebracht sind. Zugang von schräg unten möglich.
• Kabelenden innerhalb des Technikfaches mit eindeutiger Nummerierung mittels Kabelkennzeichnung an jedem Anschlusspunkt und in beiliegenden Anschlussplan zur verwechslungsfreien Zuordnung.

Kabelanschluss

• Plug & Play Anschluss: 5-poliger Anschluss am Klemmblock innerhalb des separaten, abschließbaren Technikfaches.
• Bemessungsspannung gemäß technischen Daten.
• Empfohlener Fehlerstromschutzschalter: Klasse B oder B+, Auslösefehlerstrom siehe technische Daten.
• Empfohlene Sicherungen für Netzanschluss: D-Typ „träge“; D-10.000 A – AC3.

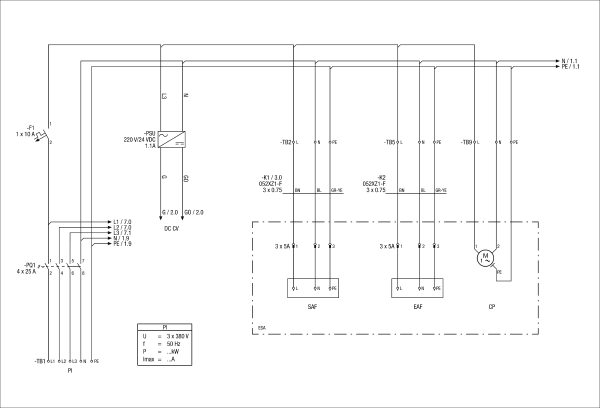

Elektrische Verdrahtung

• Industriell gefertigter Kabelbaum, übersichtliche Leitungsverlegung und ungehinderter Zugang zu den Komponenten bei Wartung sowie beste Reinigungsmöglichkeit der Oberflächen.
• Kabelenden innerhalb des Technikfaches mit eindeutiger Nummerierung mittels Kabelkennzeichnung an jedem Anschlusspunkt und in beiliegenden Anschlussplan zur verwechslungsfreien Zuordnung.
• Aufgeräumte Kabelverlegung zu den Komponenten innerhalb des Gerätes.

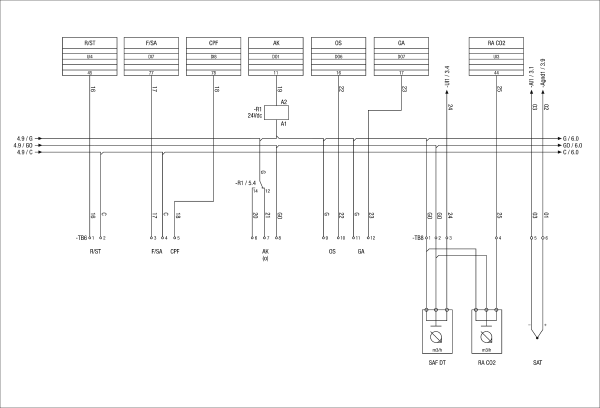

Regelung

• Vollintegrierte, komplett verkabelte Regeleinheit inkl. allpolig trennenden Hauptschalter. Regeleinheit in Technikfach integriert.
• Integrierte Sicherungselemente für sämtliche auf das Lüftungsgerät abgestimmte Steuer- und Regelungsfunktionen:
• Motorschutzschalter mit Phasenausfallerkennung
• Kurzschluss-Schutz mit magnetischem Kurzschlussauslöser
• Leitungsschutzschalter 230 V, Auslösecharakteristikklasse C
• IG-Reparaturschalter, 4-phasig, IP 54, CE-konform
• Gewährleistung der elektrischen Sicherheit gem. folgender Richtlinien:
• Maschinenrichtlinie 2006/42/EC (Niederspannungsrichtlinie enthalten)
• EMV-Richtlinie 2014/30/EU sowie komplette Funktionsprüfung ab Werk.
• Betriebsfertig mit Reparaturschalter.
• Integriertes Schaltnetzteil 230 V AC / 24 V DC, 2,5 A.
• Zeitprogrammierung für Wochenpläne inklusive Ferien und Feiertage für ein ganzes Jahr.
• Automatische Sommer- und Winterzeitumstellung.
• Individueller Zeitplan für jeden Wochentag plus separatem Ferien- und Feiertagsplan.
• Bis zu 24 verschiedene Ferienzeiträume/Feiertage können eingestellt werden.
• Als Ferienzeitraum gilt sowohl ein einzelner Tag bis hin zu 365 aufeinanderfolgende Tage.
• Ferienpläne haben gegenüber anderen Zeitplänen Vorrang.
• 8 verschiedene Menüs stehen zur Verfügung, eines für jeden Wochentag und ein zusätzliches für Ferien.
• Ferienpläne haben gegenüber anderen Wochentagzeitplänen Vorrang.
• Jeder Wochentagzeitplan verfügt über bis zu zwei individuelle Nutzungszeiten.
• Tägliche individuelle Zeitprogramme für Stufe 2 und Stufe 1 verfügbar, mit jeweils bis zu zwei Nutzungszeiten.

Betriebsart / Modus

• Der integrierte Regler wird werkseitig auf die bestellte Betriebsart (Modus) parametriert.
• Bei der Gerätebestellung muss der erforderliche Betriebsmodus definiert sein. Dadurch wird eine zuverlässige Betriebsart sichergestellt da vor Ort keine Eingriffe ins Gerät erforderlich sind.
• Parametriert auf: siehe Modus gemäß technischen Daten.

Alarmmeldung

• Alarme werden in der Alarmliste protokolliert.
• Die Liste zeigt die Art des Alarms, Datum und Zeit und den Alarmtyp.

Sprachen

• Deutsch, Französisch, Russisch, Niederländisch, Englisch, Schwedisch.

Schnittstellen

• Folgende Schnittstellen zur Integration in die Gebäudeleittechnik stehen serienmäßig zur Verfügung:
• Ethernet-Schnittstelle für:
• Modbus TCP/IP- Protokoll
• BACnet/IP: BACnet-AAC (Advanced Application Controller) -Protokoll
• RS 485 Schnittstelle für:
• Modbus RTU

Bedienmodul

• Zur Bedienung liegt dem RLT-Gerät ein Bedienmodul zur Wandmontage / Gerätemontage bei.
• Das Bedienmodul ist kabelgebunden und verfügt über ein vierzeiliges, hintergrundbeleuchtetes LCD-Display.
