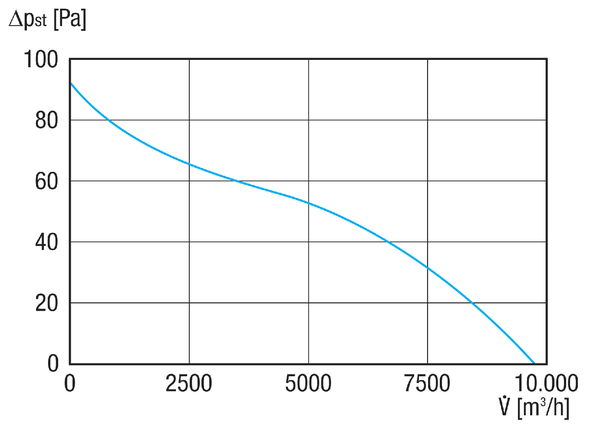

Характеристика

DAR 71/8 Ex - Характеристика

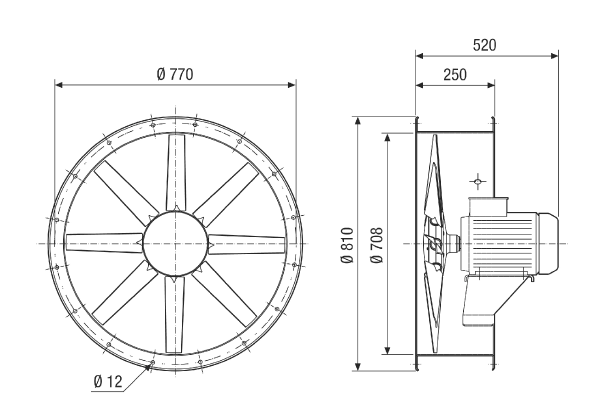

Габаритный чертеж

DAR 71/8 Ex - Габаритный чертеж [мм]

Технические данные

DAR 71/8 Ex - Технические данные

Артикул	DAR 71/8 Ex
Объёмный расход	9.784 м³/ч
Скорость вращения	720 1/мин
Тип крыльчатки	осевой
Регулируемая скорость вращения	✔
Напряжение питания	400 В
Сетевая частота	50 Гц
Номинальная мощность	370 Вт
I_ном	1,3 А
I_макс	1,3 А
Степень защиты	IP 55
Тепловой класс	F
Переключение числа полюсов	−
Место установки	Подсоединение труб
Позиция	вертикальный / горизонтальный
Материал корпуса	Листовая сталь, оцинкованная
Цвет	серого цвета
Вес	52 кг
Масса с упаковкой	70 кг
Номинальный диаметр	710 мм
Ширина	810 мм
Высота	520 мм
Глубина	810 мм
Ширина с упаковкой	830 мм
Высота с упаковкой	600 мм
Глубина с упаковкой	830 мм
Обозначение EX согласно директиве ATEX	Ex II 2 G
Обозначение EX согласно стандарту	Ex db IIB+H2 T4 Gb X / Ex h IIB+H2 T4 Gb X
Ta — температура окружающей среды	-20 °C ≤ Ta ≤ +60 °C
Режим работы	S1
PTC DIN 44082	M 100
Температурный класс	T4
Упаковочный комплект	1 штук
Ассортимент	G
GTIN (EAN)	4012799733539
Номер артикула	0073.0353

Уровень звуковой мощности в октавном спектре

	63 Гц	125 Гц	250 Гц	500 Гц	1 кГц	2 кГц	4 кГц	8 кГц	Всего
L_WA5, S5 (дБ(А))	57	61	71	75	76	74	71	66	81

L_WA5= Уровень звуковой мощности для свободного всасывания в дБ

Принадлежности

DAR 71/8 Ex - Принадлежности

Специальные принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)
Эластичный соединительный штуцер	ELI 71 Ex	0073.0579	по запросу
Эластичный соединительный штуцер	ELI v Ex 71 Новинка	0073.0708	по запросу
Защитное терморезисторное реле	TMS	0157.0992	по запросу
Реле перепада давления	DDEx 500	0157.0302	по запросу

Общие принадлежности

Тип изделия	Название	Арт.№	Цена*(Евро)
Заслонка	AS 71 Ex	0151.0410	по запросу
Удлинение корпуса	GVI 71 Выходной товар	0073.0201	по запросу
Удлинение корпуса	GVI v 71 Новинка	0073.0690	по запросу
Решетка для защиты от прикосновения	SGCI 71 Выходной товар	0073.0094	по запросу
Решетка для защиты от прикосновения	SGCI v 71 Новинка	0073.0672	по запросу
Защитная решётка	SGRI 71 Выходной товар	0073.0207	по запросу
Защитная решётка	SGRI v 71 Новинка	0073.0663	по запросу
Контрфланец	GFI 71 Выходной товар	0073.0260	по запросу
Контрфланец	GFI v 71 Новинка	0073.0717	по запросу
Контрштуцер	GSI 71 Выходной товар	0073.0267	по запросу
Контрштуцер	GSI v 71 Новинка	0073.0728	по запросу
Всасывающее сопло	ADI 71 Выходной товар	0073.0235	по запросу
Всасывающее сопло	ADI v 71 Новинка	0073.0683	по запросу
Крепежная ножка	FUI 71 Выходной товар	0073.0226	по запросу
Крепежная ножка	FUI v 71 Новинка	0073.0735	по запросу
Виброизолятор	GPI 46-65	0073.0275	по запросу
Трубный шумоглушитель	RSI 71/1000	0073.0100	по запросу
Трубный шумоглушитель	RSI 71/1500	0073.0101	по запросу
Трубный шумоглушитель	RSI 71/2000	0073.0102	по запросу
Трубный шумоглушитель	RSKI 71/1000	0073.0112	по запросу
Трубный шумоглушитель	RSKI 71/1500	0073.0113	по запросу
Трубный шумоглушитель	RSKI 71/2000	0073.0114	по запросу

Описание изделия

Описаниеизделия

Краткая информация

Name: DAR 71/8 Ex
Brand: MAICO
SKU: 0073.0353

Осевой трубный вентилятор, DN 710, взрывозащищенное исполнение, номинальная мощность 0,37 кВт, среда: газ

Описание изделия

Характеристики

Осевые трубные вентиляторы для применения во взрывоопасных зонах.
Взрывозащита и допуски согласно ATEX.
Разрешается для всех газов и паров группы взрывозащиты IIA и IIB, а также для водорода.
Ex II 2 G Ex db IIB+H2 T4 Gb X / Ex II 2 G Ex h IIB+H2 T4 Gb X.
Для применения при температуре -20°C ≤ Ta ≤ +60°C.
Вентиляторы MAICO Ex удовлетворяют требованиям по безопасности европейской директивы RL 2014/34/ЕС для приборов и защитных систем, предназначенных для применения на взрывоопасных участках.
Для зон 1 и 2.
Вид защиты от воспламенения: «d» — взрывонепроницаемое исполнение и «c» — конструктивная безопасность.
Высокомощный вентилятор для большого объемного расхода.
Для простого и непосредственного монтажа в систему трубопроводов.
Возможен монтаж в любом положении.
Корпус из листовой стали с эпоксидным покрытием.
Осевые крыльчатки из антистатического полиамида, армированного стекловолокном.

Направление потока воздуха

Направление потока воздуха промаркировано.
Стандартный режим вытяжного воздуха, направление потока воздуха через всасывание двигателя.

Двигатель

Асинхронный электродвигатель трехфазного тока.
Степень защиты IP 55.
Двигатель IE3.
Режим работы S1 (непрерывный режим работы).
Температурный класс T4.
Регулируемая скорость вращения с преобразователем частоты.
Допустимый диапазон частот при регулировании скорости вращения с преобразователем частоты 20—50 Гц.
Температура двигателя вентилятора контролируется с помощью терморезисторов. Терморезисторы должны присоединяться к отключающей системе (устройство техники безопасности согласно директиве RL 2014/34/EС), которая полностью отсоединяет вентилятор от сети при высоких температурах.

Электрическое присоединение

Присоединение в клеммной коробке на двигателе.
В объем поставки входит сальник в исполнении Ex d.

Содержание

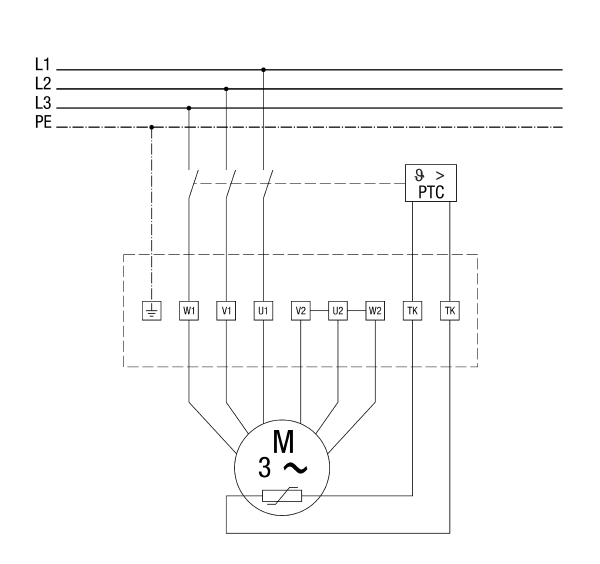

Схемы подключения

DAR 71/8 Ex - Схемы подключения
