Осевой настенный вентилятор

EZS 35/6 B

Номер артикула: 0094.0005
Изготовитель: MAICO
Осевой настенный вентилятор со стальным кольцевым настенным корпусом, DN350, однофазный
Примеры применения: Производственное помещение, Торговое помещение, Гараж, Строительный вагончик, Склад
Технический паспорт продукта
EZS 35/6 B IM0009968.PNG Осевой настенный вентилятор со стальным кольцевым настенным корпусом, DN350, однофазный

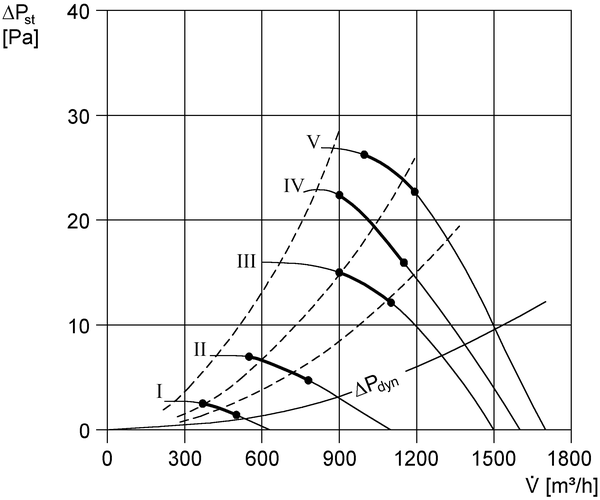

Характеристика

EZS 35/6 B - Характеристика

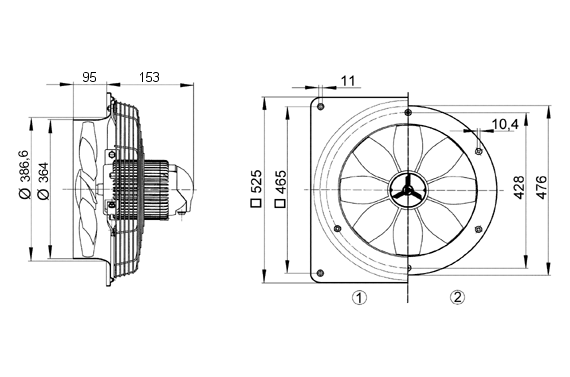

Габаритный чертеж

EZS 35/6 B - Габаритный чертеж [mm]

  1. Стальной настенный корпус = исполнение EZQ/DZQ
  2. Стальной кольцевой настенный корпус = исполнение EZS/DZS

Технические данные

EZS 35/6 B - Технические данные

Артикул EZS 35/6 B
Исполнение Стальной кольцевой настенный корпус
Объёмный расход 1.700 m³/h
Скорость вращения 930 1/min
Тип крыльчатки осевой
Регулируемая скорость вращения
Возможность реверса
Вид напряжения Однофазный ток
Напряжение питания 230 V
Сетевая частота 50 Hz
Номинальная мощность 70 W
Iном 0,35 A
Iмакс 0,35 A
Степень защиты IP 55
Тепловой класс B
Переключение числа полюсов
Место установки Стена / Потолок
Вид монтажа Настенный монтаж
Позиция горизонтальный / вертикальный
Материал Листовая сталь, оцинкованная
Цвет серебряный
Вес 6,54 kg
Масса с упаковкой 9,12 kg
Номинальный диаметр 350 mm
Ширина 525 mm
Высота 525 mm
Глубина 248 mm
Ширина с упаковкой 610 mm
Высота с упаковкой 610 mm
Глубина с упаковкой 400 mm
Температура транспортирующих сред при номинальном потоке 60 °C
Температура транспортирующей среды при IMax -20 °C до 60 °C
Упаковочный комплект 1 штук
Ассортимент C
GTIN (EAN) 4012799940050
Номер артикула 0094.0005



63 Hz

125 Hz

250 Hz

500 Hz

1 kHz

2 kHz

4 kHz

8 kHz

Всего

LWA7, S1 (dB(A))

19

26

22

26

30

21

15

10

34

LWA7, S2 (dB(A))

27

34

35

40

43

41

30

19

47

LWA7, S3 (dB(A))

23

42

43

47

50

51

42

28

55

LWA7, S4 (dB(A))

24

46

44

49

52

53

46

32

57

LWA7, S5 (dB(A))

25

45

45

50

53

55

48

34

59

LWA8, S1 (dB(A))

22

26

20

23

29

21

13

8

33

LWA8, S2 (dB(A))

29

35

35

39

43

40

29

19

47

LWA8, S3 (dB(A))

28

45

43

46

56

56

58

55

63

LWA8, S4 (dB(A))

32

45

44

49

60

60

62

60

67

LWA8, S5 (dB(A))

32

47

45

50

62

62

64

62

69

LWA7= Уровень звуковой мощности для корпуса и свободного всасывания в дБ

LWA8= Уровень звуковой мощности для корпуса и свободного выпуска в дБ

Принадлежности

EZS 35/6 B - Принадлежности

Общие принадлежности

Тип изделия Название Арт.№ Цена*(Евро) Действие
Заслонка AS 35 0151.0333 по запросу
  • В памятку
Соединительная рамка ZVR 35 0093.0194 по запросу
  • В памятку
Заслонка, ручное управление RS 35 0151.0341 по запросу
  • В памятку
Сервомотор MS 2 0093.0403 по запросу
  • В памятку
Наружная решётка MLA 35 0151.0114 по запросу
  • В памятку
Наружная решётка MLZ 35 0151.0104 по запросу
  • В памятку
Удлинительная втулка VH 35 0055.0033 по запросу
  • В памятку
Внутренние решётки IG 35 0059.0174 по запросу
  • В памятку
Основной, ремонтный выключатель HS 3 0157.0736 по запросу
  • В памятку
Поворотный переключатель DS 10 0157.0410 по запросу
  • В памятку
Реверсивный переключатель W 1 0157.0101 по запросу
  • В памятку
Реверсивный переключатель WU 1 0157.0102 по запросу
  • В памятку
Ступенчатый переключатель FS 4 0016.0104 по запросу
  • В памятку
Ступенчатый, реверсивный переключатель FS 6 0016.0106 по запросу
  • В памятку
Реверсивный переключатель FS 7 0016.0107 по запросу
  • В памятку
Контактор US 16 T 0157.0769 по запросу
  • В памятку
Регулятор скорости вращения STX 1,5 0157.1561 по запросу
  • В памятку
Регулятор скорости вращения, распределительный щит STSX 2,5 0157.1564 по запросу
  • В памятку
Реверсивный переключатель UWK 1 0157.0817 по запросу
  • В памятку
Регулятор скорости вращения, реверсивный переключатель STW 1 Выходной товар 0157.0813 по запросу
  • В памятку
5-ступенчатый трансформатор TRE 0,4-2 0157.0156 по запросу
  • В памятку
5-ступенчатый трансформатор, шкаф управления TRE 1,6 S-2 0157.0162 по запросу
  • В памятку
5-ступенчатый переключатель для 5-ступенчатых трансформаторов TRE...S-2 / TR...S-2 ESS 20 0157.0749 по запросу
  • В памятку
Термостат THR 10 Выходной товар 0157.0774 по запросу
  • В памятку
Термостат THR 10-1 0157.0191 по запросу
  • В памятку
Термостат TH 10 0157.0764 по запросу
  • В памятку
Термостат TH 16 0157.0748 по запросу
  • В памятку
Термостат THD 10 Выходной товар 0157.0775 по запросу
  • В памятку
Система регулирования температуры EAT 6 G/1 0157.0808 по запросу
  • В памятку
Система регулирования температуры EAT 6 TG Выходной товар 0157.0755 по запросу
  • В памятку
Гигростат HY 230 0157.0126 по запросу
  • В памятку
Гигростат HY 230 I 0157.0127 по запросу
  • В памятку
Регулятор качества воздуха EAQ 10/1 Выходной товар 0157.0777 по запросу
  • В памятку
Регулятор скорости вращения ST 1 Больше не поставляется 0157.0810 по запросу
  • В памятку
Регулятор скорости вращения STU 1 Больше не поставляется 0157.0814 по запросу
  • В памятку
Регулятор скорости вращения, распределительный щит STS 2,5 Больше не поставляется 0157.0255 по запросу
  • В памятку
Система регулирования температуры, нагрузочная часть EALT 6 Больше не поставляется 0157.0756 по запросу
  • В памятку
Гигростат HY 10 AP Больше не поставляется 0157.0358 по запросу
  • В памятку
Гигростат HY 10 UP Больше не поставляется 0157.0357 по запросу
  • В памятку

Описание изделия

Описаниеизделия

EZS 35/6 B

Краткая информация

Осевой настенный вентилятор со стальным кольцевым настенным корпусом, DN350, однофазный

Описание изделия

Однофазное исполнение

  • Осевой настенный вентилятор со стальным кольцевым настенным корпусом, однофазное исполнение.

Краткое описание

  • Защитная решетка на стороне всасывания, защита от прикосновения согласно стандарту DIN EN ISO 13857.
  • 8-лопастная крыльчатка из армированного стекловолокном полиамида.
  • Термическая защита от перегрузки, серийная.
  • Вентиляторы соответствуют требованиям Европейского регламента по экодизайну (ЕС) № 327/2011, директивы 2009/125/EC.
  • Работа без вибрации благодаря динамически сбалансированной крыльчатке и двигателю (вал ротора) в соответствии с уровнем качества 6.3, стандарт DIN ISO 1940, часть 1.
  • Высокий КПД прибора вентиляции, практически бесшумная работа.
  • Длительный срок службы благодаря использованию высококачественных материалов, таких как малошумные подшипники.
  • Вентиляторы не требуют обслуживания.
  • Доступен реверсивный режим работы вентиляторов.
  • По запросу и за дополнительную плату возможны специальные исполнения в соответствии с требованиями заказчика.
  • Монтаж для приточной и вытяжной вентиляции возможен в любом положении.

Направление потока воздуха

  • Направление потока воздуха промаркировано.
  • Стандартный режим вытяжного воздуха, направление потока воздуха через всасывание двигателя.

Электродвигатель однофазного тока

  • Асинхронный двигатель.
  • Не подходит для транспортировки воздуха, насыщенного водяным паром.
  • Напряжение питания 230 В, 50 Гц.
  • Вентиляторы «... B»: конденсаторные двигатели с рабочим конденсатором на защитной решетке или в стенной втулке, степень защиты IP 55.
  • Вентиляторы «... D»: конденсаторные двигатели с рабочим конденсатором в клеммной коробке, степень защиты IP 54.
  • Вентиляторы «... E»: Электродвигатель с расщепленными полюсами, степень защиты IP 54.
  • Регулируемая скорость вращения. Исключение для типов EZQ 45/6 B и EZS 45/6 B.
  • Приборы можно бесступенчато регулировать с помощью опционального регулятора скорости вращения или ступенчато с помощью опционального 5-ступенчатого трансформатора.
  • С возможностью реверса. Исключение для вентиляторов с электродвигателями с расщепленными полюсами («... E").
  • Реверсивный режим работы: при нестандартном направлении потока воздуха объемный расход уменьшается прибл. на 35 %.
  • Термическая защита от перегрузки, серийная.

Электрическое присоединение

  • К клеммнику под крышкой двигателя.

Указания по безопасности

  • Перед вводом вентилятора в эксплуатацию необходимо обеспечить защиту от прикосновения к крыльчатке согласно стандарту DIN EN ISO 13857, например, с защитной решеткой SG от Maico.

Специальные исполнения

  • По запросу и за дополнительную цену возможна поставка следующих специальных исполнений:
    • Специальные напряжения и частоты.
    • Однофазные двигатели с термоконтактами или терморезисторами, выведенными беспотенциально на клеммы.
    • С отверстиями для отвода конденсата.
    • Вентиляторы с повышенной защитой от коррозии.
    • Алюминиевые крыльчатки.
  • Информацию по временной эксплуатации при температуре ниже -20 °С можно получить по запросу.
  • Эксплуатация с преобразователями частоты в обязательном порядке согласовывается с заводом-производителем.
  • Выполнимость специального заказа подлежит проверке.

Содержание

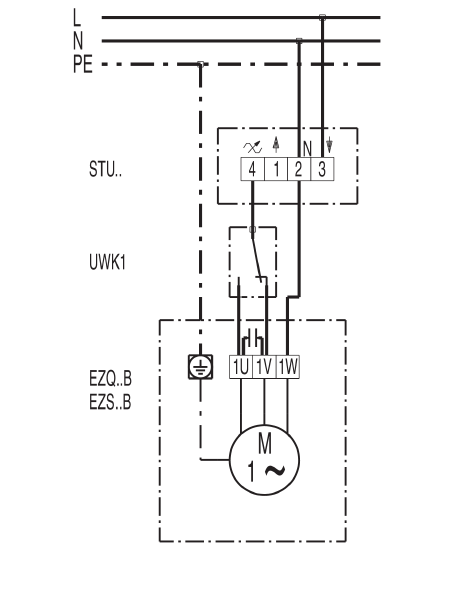

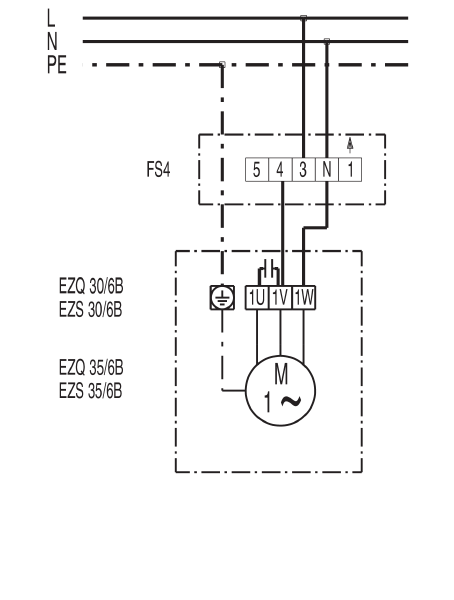

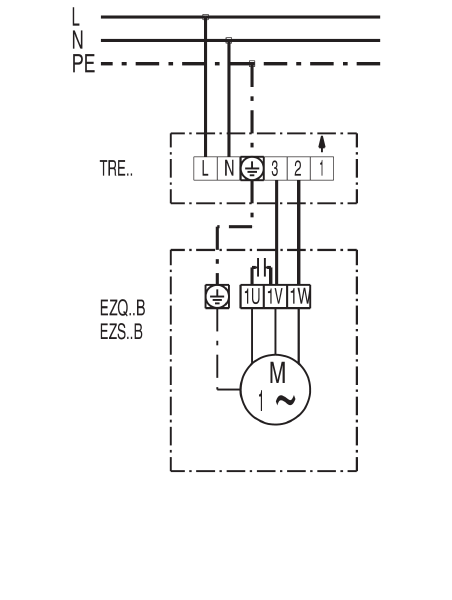

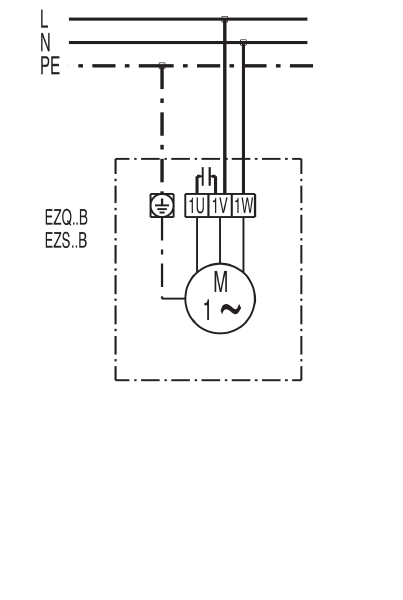

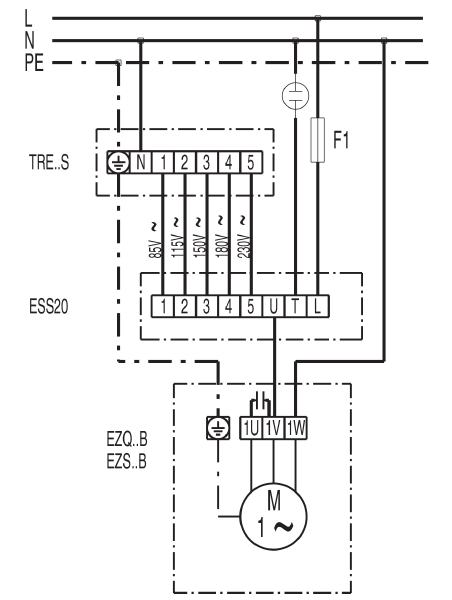

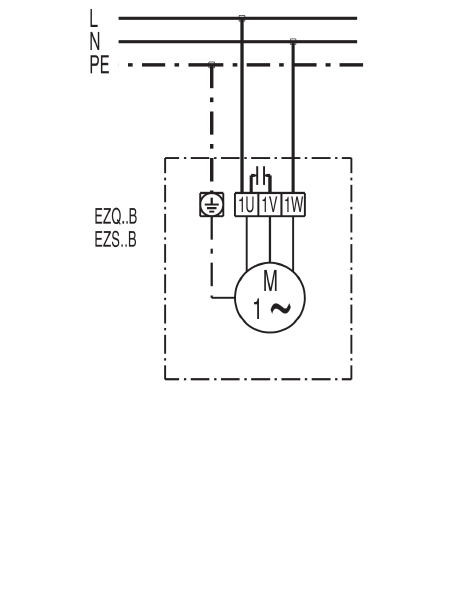

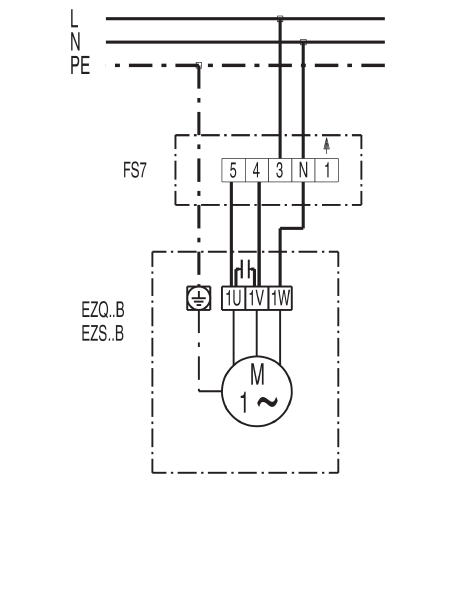

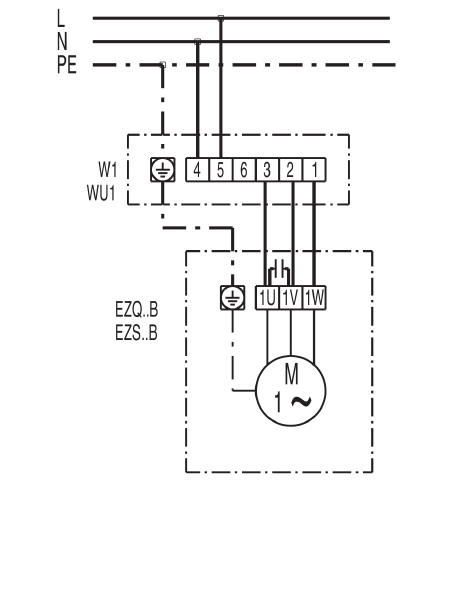

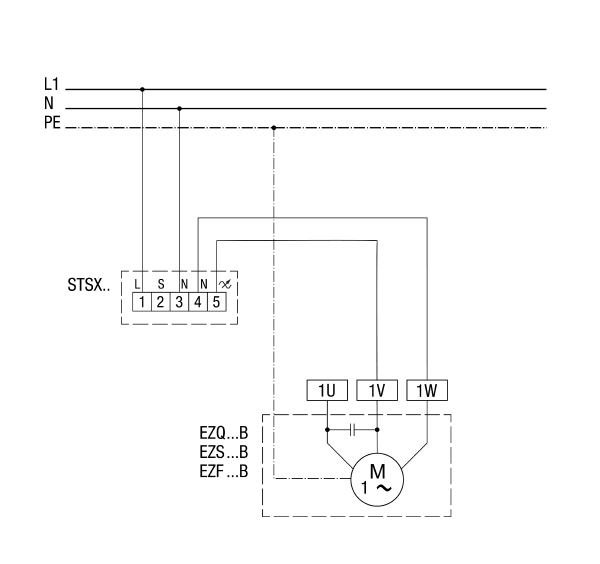

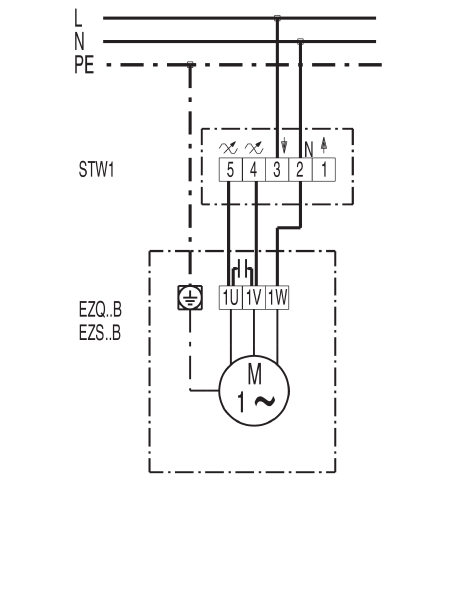

Схемы подключения

EZS 35/6 B - Схемы подключения
